Kurzanleitung für das Security Brands Advantage DKLP Keypad 19-100SG
Erfahren Sie, wie Sie das Security Brands Advantage DKLP 19-100SG Keypad installieren, verkabeln und programmieren. Schnelle Hilfe für Zugangscodes, Relais-Einstellungen und das Zurücksetzen des Geräts.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Security Brands Advantage DKLP 19-100SG ist ein Keypad zur Zugangskontrolle. Die Installation erfordert eine 7-14 VDC Stromversorgung. Die Programmierung erfolgt über das Keypad mit dem Standard-Master-Code 1251. S. 1, 3
Wichtigste Schritte
- Master-Code ändern S. 3
- Reset durchführen S. 4
Erste Inbetriebnahme
- Standard-Master-Code ist 1251. S. 3
Probleme und Lösungen
Master-Code vergessen
Reset-Verfahren auf Seite 4 durchführen.
S. 4Wartung und Reset
- Reset-Verfahren: Strom trennen, Reset-Knopf gedrückt halten, Strom verbinden, Knopf loslassen. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 7-14 VDC | Erforderliche Betriebsspannung | S. 1, 2 |
Wo es im PDF steht
- Kurzanleitung und Komponenten S. 1
- Verkabelungspläne S. 2
- Programmierung S. 3
- Reset-Verfahren S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung unterstützt Sie bei der Installation und Inbetriebnahme des Security Brands Advantage DKLP Keypads (Modell 19-100SG). Das Gerät dient zur Zugangskontrolle und erfordert eine Spannungsversorgung von 7-14 VDC. Achten Sie bei der Verkabelung strikt auf die Polarität, da eine Verpolung das Gerät beschädigen kann.
Lieferumfang und Komponenten

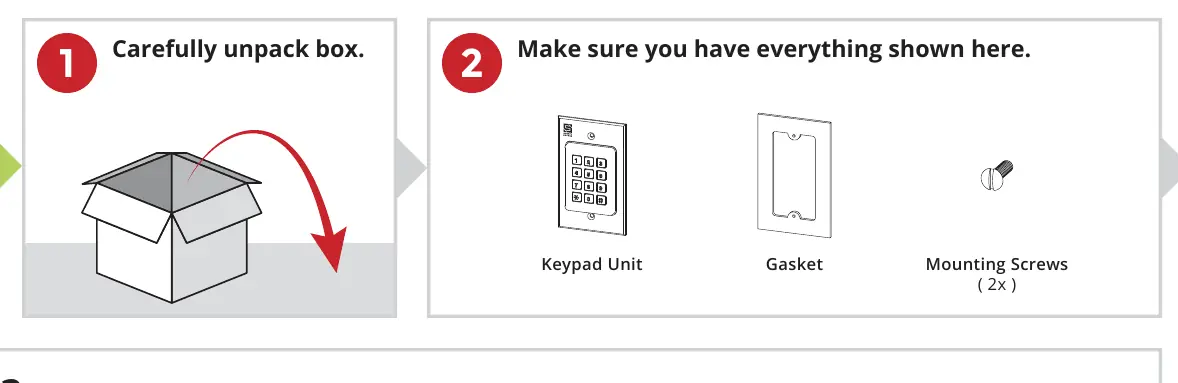

Stellen Sie vor Beginn sicher, dass folgende Teile vorhanden sind:
- Keypad-Einheit
- Dichtung
- 2x Befestigungsschrauben
Das Gerät verfügt über einen Reset-Knopf auf der Rückseite sowie Anschlüsse für Stromversorgung und Relais.
Installation und Verkabelung
Die Installation erfordert eine Unterputzdose (nicht im Lieferumfang enthalten). Die Verkabelung unterscheidet sich je nach Anwendung:
- Torantrieb/Türöffner: Anschluss an die Relais-Ausgänge gemäß Schaltplan.
- Elektrischer Türöffner: Anschluss der Relais-Drähte an N/O (Schließer) und COM.
- Magnetverschluss (Mag Lock): Anschluss der Relais-Drähte an N/C (Öffner) und COM.
Warnung: Automatische Tore können schwere Verletzungen verursachen. Stellen Sie sicher, dass der Torweg frei ist, bevor Sie das System in Betrieb nehmen. Sicherheitsvorrichtungen wie Lichtschranken oder Reversier-Sensoren sollten immer verwendet werden.
Programmierung
Das System wird über das Keypad programmiert. Der Standard-Master-Code ab Werk lautet 1251.

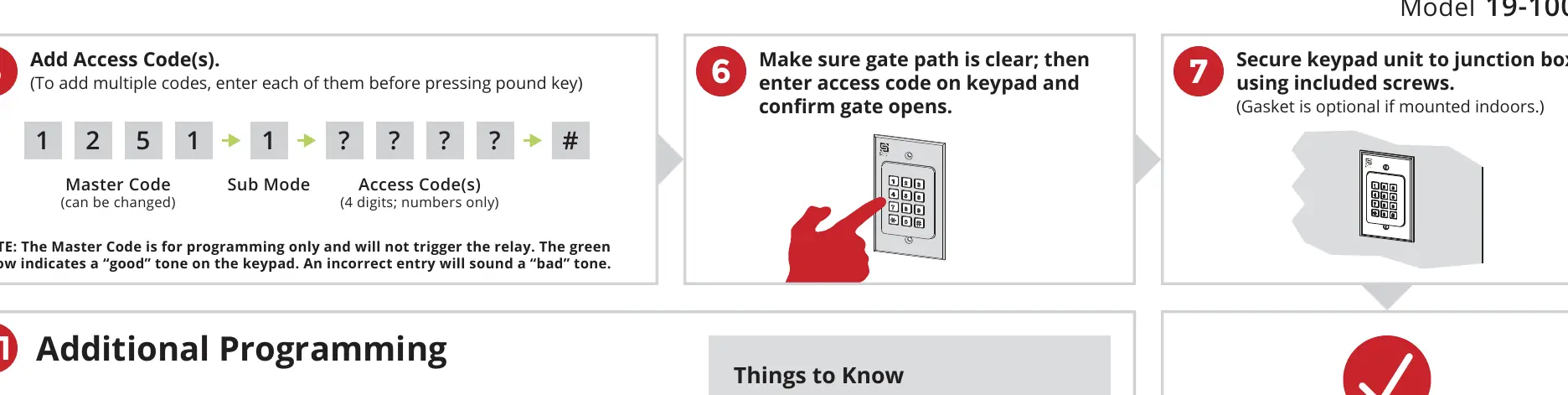

- Zugangscode hinzufügen: [Master-Code] -> 1 -> [Neuer Code] -> #
- Code löschen: [Master-Code] -> 2 -> [Zu löschender Code] -> #
- Master-Code ändern: [Master-Code] -> 3 -> [Neuer Master-Code] -> #
- Relais-Zeit einstellen: [Master-Code] -> 4 -> [Sekunden 0-9] -> #
- Latch-Code setzen: [Master-Code] -> 5 -> [Latch-Code] -> #
- Alle Codes löschen: [Master-Code] -> 0 -> [Master-Code] -> #
Die Stern-Taste (*) bricht die aktuelle Eingabe ab. Die Raute-Taste (#) beendet den Programmiermodus.
Master-Reset-Verfahren
Falls der Master-Code oder Latch-Code vergessen wurde, führen Sie einen Reset durch:
- Entfernen Sie das Keypad von der Wand und trennen Sie die Stromversorgung.
- Drücken und halten Sie den Reset-Knopf auf der Rückseite.
- Verbinden Sie die Stromversorgung wieder, während Sie den Knopf gedrückt halten.
- Lassen Sie den Knopf los, sobald ein Ton ertönt.
- Der Master-Code ist nun auf 1251 zurückgesetzt.
Praktische Hilfe
Typische Probleme
Master-Code oder Latch-Code vergessen
Führen Sie das Master-Reset-Verfahren durch, um den Master-Code auf 1251 zurückzusetzen.
Gerät reagiert nicht oder zeigt Fehler
Überprüfen Sie die Spannungsversorgung (7-14 VDC) und die korrekte Polarität der Verkabelung.
Falsche Eingabe während der Programmierung
Drücken Sie die Stern-Taste (*), um die aktuelle Eingabe zu löschen und neu zu beginnen.
Vor der Verwendung
- Stellen Sie sicher, dass eine 7-14 VDC Stromquelle verfügbar ist.
- Prüfen Sie, ob eine geeignete Unterputzdose für die Montage vorhanden ist.
- Verifizieren Sie die Verkabelung (Plus an Plus, Minus an Minus).
- Stellen Sie sicher, dass der Torweg frei von Hindernissen ist.
- Testen Sie die Funktion nach der Programmierung, bevor Sie das Gerät endgültig verschrauben.
Technische Daten in der Praxis
- Spannungsversorgung
- 7-14 VDC. Nur innerhalb dieses Bereichs betreiben.
- N/O (Normally Open)
- Schließerkontakt, schließt den Stromkreis bei Aktivierung (z.B. für Türöffner).
- N/C (Normally Closed)
- Öffnerkontakt, unterbricht den Stromkreis bei Aktivierung (z.B. für Magnetverschlüsse).
Abbildungen und Diagramme

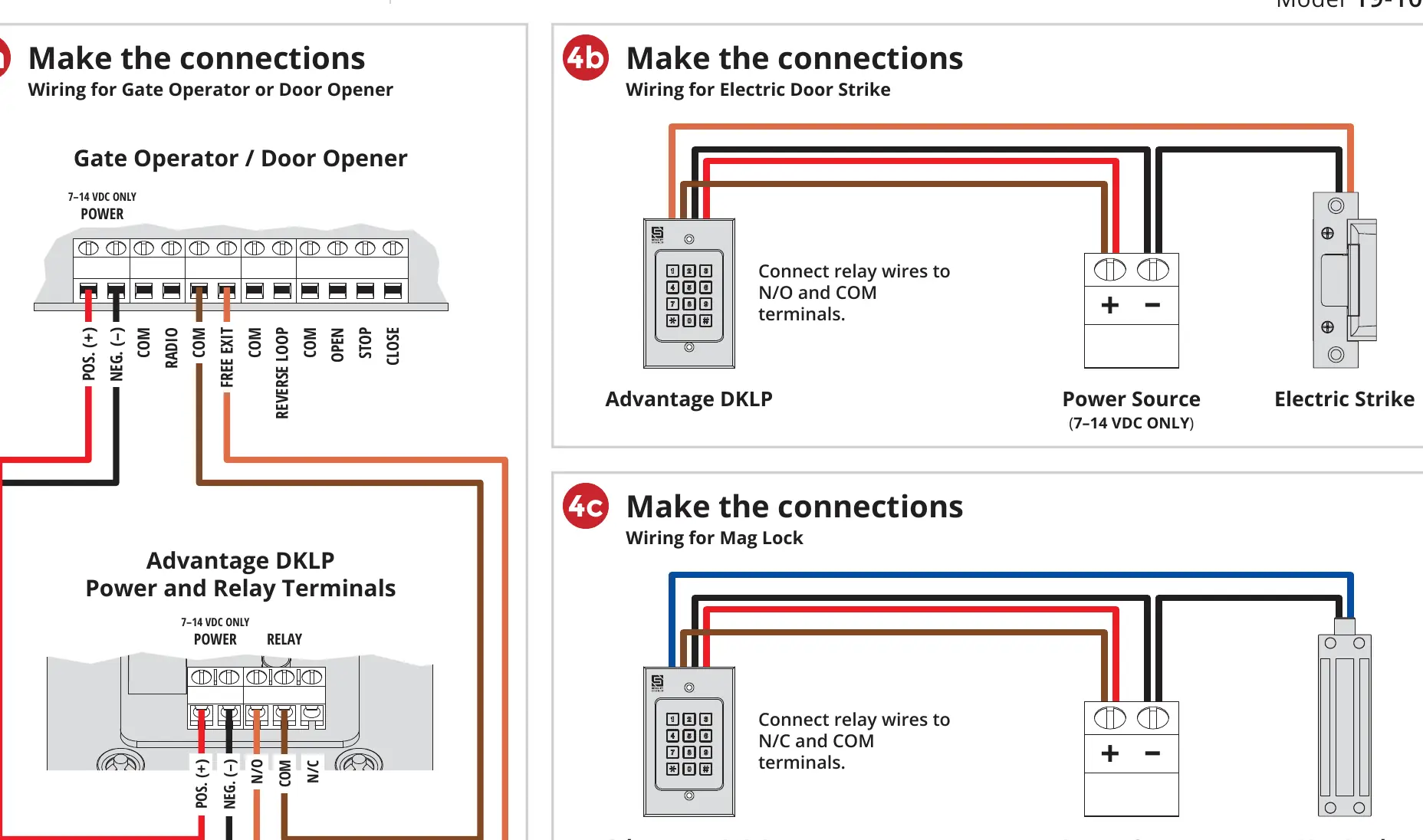

- Die Schaltpläne zeigen die korrekte Verdrahtung für verschiedene Szenarien (Torantrieb, Türöffner, Magnetverschluss).
- Achten Sie auf die Unterscheidung zwischen Stromversorgung (Power) und Relais-Anschlüssen.
Modellkompatibilität
- Das Gerät ist für den Betrieb mit 7-14 VDC ausgelegt.
- Die Dichtung ist bei Innenmontage optional.
