Installationsanleitung für Security Brands Ascent R1 16-R1

Installationsanleitung für das Security Brands Ascent R1 16-R1 Zugangssystem. Erfahren Sie, wie Sie das Gerät montieren, verkabeln und für den Betrieb aktivieren.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Security Brands Ascent R1 (16-R1) ist ein zellulares Zugangssystem. Die Installation umfasst die Montage auf einem Sockel, die Verkabelung der Stromversorgung und Relais sowie die Aktivierung über Summit Control. S. 1, 2

Wichtigste Schritte

Montage auf einem Schwanenhals-Sockel mit 4 Schlossschrauben. S. 1
Verkabelung der Stromversorgung (12-24 VDC) unter strikter Beachtung der Polarität. S. 2
Testen mit temporärem Code 2012. S. 2

Erste Inbetriebnahme

Nach der Installation den Code 2012 testen und anschließend der Aktivierungsanleitung folgen. S. 2

Probleme und Lösungen

Kein Signal

4G LTE Antennen-Erweiterungskit (16-ANTX-1) installieren.

S. 1

Technische Daten

Parameter	Wert	Hinweis	Seiten
Stromversorgung	12-24 VDC	Betriebsspannung	S. 2

Wo es im PDF steht

Installation und Komponentenübersicht S. 1
Verkabelung und Inbetriebnahme S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Wichtige Informationen zur Installation

Das Security Brands Ascent R1 (Modell 16-R1) ist ein zellulares Zugangssystem für Tore oder Türen. Bitte beachten Sie, dass eine unterbrechungsfreie zellulare Verbindung nicht garantiert werden kann. Es muss daher immer ein Notausgang oder ein primärer Zugangsmechanismus (z. B. Sender, Feuerbox, mechanische Entriegelung) vorhanden sein. Das Gerät funktioniert erst, wenn der Aktivierungsprozess vollständig abgeschlossen ist.

Lieferumfang und Vorbereitung

Stellen Sie sicher, dass alle folgenden Komponenten im Paket enthalten sind:

Ascent-Einheit
12-V AC/DC-Adapter
4x Schlossschrauben
4x Sechskantmuttern
L-Schlüssel
Schraubendreher

Montage des Geräts

Es wird empfohlen, das Gerät auf einem Schwanenhals-Sockel zu montieren. Verwenden Sie für die Montage alle vier mitgelieferten Schlossschrauben. Falls eine alternative Montage gewählt wird, muss das 4G LTE Antennen-Erweiterungskit (Modell 16-ANTX-1) erworben und installiert werden, um Signalverlust zu vermeiden. Lassen Sie die "Hockey-Puck"-Antenne an ihrem Platz, auch wenn eine Antennenverlängerung verwendet wird. Dichten Sie alle Öffnungen im Gehäuse ab.

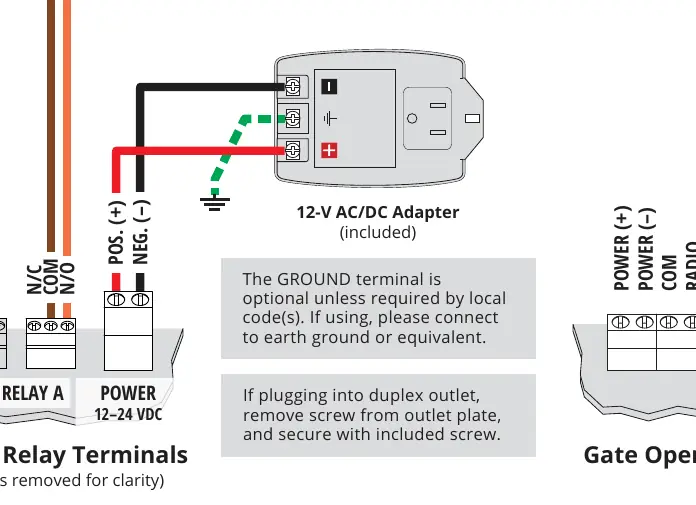

Verkabelung und Anschlüsse

Für alle Verbindungen wird 18-Gauge-Litzenkabel empfohlen. Führen Sie die Kabel durch die Rückseite des Geräts.

Stromversorgung: Schließen Sie das 12-V AC/DC-Netzteil an. Achten Sie strikt auf die Polarität (Plus an Plus, Minus an Minus). Eine Verpolung kann das Gerät beschädigen und die Garantie ungültig machen.
Relais: Die Relais-Anschlüsse dienen zur Verbindung mit dem Toröffner oder Türöffner. Konsultieren Sie das Handbuch Ihres Toröffners für die genauen Anschlüsse.
Erdung: Der Erdungsanschluss ist optional, sofern nicht durch lokale Vorschriften gefordert.

Inbetriebnahme und Test

Nach der Verkabelung und Stromversorgung können Sie das System testen:

Geben Sie den temporären Code 2012 auf dem Tastenfeld ein.
Bestätigen Sie, dass sich das Tor öffnet.
Wenn der Test erfolgreich war, schließen und sichern Sie die Frontplatte des Geräts.
Folgen Sie anschließend der separaten Aktivierungsanleitung, um ein Konto zu erstellen und das Gerät in Betrieb zu nehmen.

Das Hinzufügen und Löschen von Codes erfolgt über Summit Control und nicht über das Tastenfeld am Gerät.

Praktische Hilfe

Typische Probleme

Kein Signal bei alternativer Montage

Stellen Sie sicher, dass das 4G LTE Antennen-Erweiterungskit (Modell 16-ANTX-1) erworben und installiert wurde.

Gerät funktioniert nicht

Der Aktivierungsprozess muss vollständig abgeschlossen sein, bevor das Gerät betriebsbereit ist.

Schwierigkeiten beim Öffnen der Frontplatte

Führen Sie das kurze Ende des L-Schlüssels in das Schraubenloch ein und ziehen Sie vorsichtig.

Vor der Verwendung

Prüfen Sie, ob alle Teile (Einheit, Netzteil, Schrauben) vorhanden sind.
Stellen Sie sicher, dass der Torweg frei ist, bevor Sie das Gerät bedienen.
Verwenden Sie 18-Gauge-Litzenkabel für alle Verbindungen.
Prüfen Sie die Polarität beim Anschluss des Netzteils (Plus an Plus, Minus an Minus).
Stellen Sie sicher, dass das Gerät mit Strom versorgt wird, bevor Sie fortfahren.

Technische Daten in der Praxis

Stromversorgung: 12-24 VDC. Achten Sie auf korrekte Polarität.

Abbildungen und Diagramme

Die Frontplatte enthält Anschlüsse für zellulare Antennen, Relais (für Toröffner), Stromversorgung und digitale Eingänge.
Die Status-LEDs zeigen an, ob Strom anliegt und ob Relais aktiv sind.

Modellkompatibilität

Das Gerät ist ein zellulares Zubehör für Tore oder Türen.
Die Anschlüsse für Toröffner variieren je nach Hersteller und Modell; konsultieren Sie das Handbuch des Toröffners.
