Installationsanleitung für Security Brands Ascent X1 Zugangssystem

Detaillierte Installationsanleitung für das Security Brands Ascent X1 Zugangssystem. Erfahren Sie alles über die Montage auf einem Sockel, die Stromversorgung, die Verkabelung von Relais und Wiegand-Geräten sowie die Inbetriebnahme.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Ascent X1 ist ein zellulares Zugangssystem. Die Installation erfordert die Montage auf einem Sockel, den Anschluss einer 12-24 VAC/DC Stromquelle und die Verkabelung von Relais oder Wiegand-Geräten. Nach der Installation wird das System mit dem Code 2012 getestet und anschließend über den Activation Guide aktiviert. S. 1, 2

Wichtigste Schritte

Montage auf Sockel S. 1
Verkabelung anschließen S. 2
Funktionstest S. 2

Erste Inbetriebnahme

Code 2012 eingeben S. 2

Probleme und Lösungen

Kein Signal

Antennen-Erweiterungskit (16-ANTX-1) installieren.

S. 1

Technische Daten

Parameter	Wert	Hinweis	Seiten
Eingangsspannung	12-24 VAC/DC	Spannungsbereich für den Betrieb	S. 1
Stromaufnahme	<190 mA @ 12 VDC / <160 mA @ 24 VDC	Stromverbrauch des Geräts	S. 1

Wo es im PDF steht

Installation und Komponenten S. 1
Verkabelung und Inbetriebnahme S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Übersicht der Komponenten und Anschlüsse

Seite 1

Verkabelungsdiagramm für Strom und Relais

Seite 2

Seite 2

Wichtige Informationen zur Installation

Das Ascent X1 ist ein zellulares Zugangssystem für Tore und Türen. Bitte beachten Sie, dass das Gerät erst nach Abschluss des Aktivierungsprozesses (siehe separater Activation Guide) funktioniert. Sicherheit hat oberste Priorität: Automatische Tore können schwere Verletzungen verursachen. Stellen Sie sicher, dass der Torweg frei ist und Sicherheitsvorrichtungen wie Lichtschranken oder Reversiersysteme installiert sind.

Lieferumfang

Ascent-Einheit
12-V AC/DC-Adapter (PS-12DC1)
Schlüssel
4x Schlossschrauben
4x Sechskantmuttern
Schraubendreher

Montage

Es wird empfohlen, das Gerät auf einem Schwanenhals-Sockel (Gooseneck Pedestal) zu montieren. Verwenden Sie die mitgelieferten vier Schlossschrauben für eine sichere Befestigung. Falls eine alternative Montage gewählt wird, muss das 4G LTE Antennen-Erweiterungskit (Modell 16-ANTX-1) installiert werden, um Signalverluste zu vermeiden. Die Antenne (Hockey Puck) sollte auch bei Verwendung einer Erweiterung am Gerät verbleiben.

Stromversorgung

Das Gerät unterstützt eine Eingangsspannung von 12-24 VAC/DC. Die Stromquelle muss innerhalb von 10% dieses Bereichs liegen. Die Stromaufnahme beträgt weniger als 190 mA bei 12 VDC bzw. weniger als 160 mA bei 24 VDC. Das Gerät ist für Solaranwendungen geeignet.

Verkabelung

Die Verkabelung erfolgt durch die Rückseite des Geräts. Die Anschlüsse sind in Gruppen unterteilt:

Relais-Anschlüsse: Zum Anschluss an Toröffner oder Türöffner.
Wiegand-Anschlüsse: Zum Anschluss von Wiegand-Geräten wie Kartenlesern oder Keypads.
Stromanschlüsse: Für die Spannungsversorgung.

Die Klemmen können zur einfacheren Verkabelung vom Gerät abgezogen werden. Es wird 18-Gauge-Litzenkabel empfohlen.

Inbetriebnahme und Test

Nachdem die Verkabelung abgeschlossen ist und das Gerät mit Strom versorgt wird, führen Sie einen Funktionstest durch:

Geben Sie den temporären Code 2012 auf dem Tastenfeld ein.
Bestätigen Sie, dass sich das Tor öffnet.
Wenn der Test erfolgreich war, schließen und sichern Sie die Frontplatte.
Fahren Sie mit dem Aktivierungsprozess gemäß dem separaten Activation Guide fort.

Praktische Hilfe

Typische Probleme

Kein Signal

Stellen Sie sicher, dass das 4G LTE Antennen-Erweiterungskit (16-ANTX-1) korrekt installiert ist, falls das Gerät nicht direkt am Sockel montiert wurde.

Gerät funktioniert nicht

Der Aktivierungsprozess muss vollständig abgeschlossen sein, bevor das Gerät betriebsbereit ist.

Tor öffnet nicht nach Code-Eingabe

Überprüfen Sie die Verkabelung der Relais-Anschlüsse zum Toröffner und stellen Sie sicher, dass das Gerät mit Strom versorgt wird.

Vor der Verwendung

Prüfen Sie, ob alle Teile aus dem Lieferumfang vorhanden sind.
Stellen Sie sicher, dass die Stromquelle 12-24 VAC/DC liefert.
Vergewissern Sie sich, dass der Torweg frei von Hindernissen ist.
Prüfen Sie, ob ein Schwanenhals-Sockel für die Montage bereitsteht.
Stellen Sie sicher, dass die Stromversorgung vor dem Anschließen von Wiegand-Geräten getrennt ist.

Technische Daten in der Praxis

Eingangsspannung: 12-24 VAC/DC (max. 10% Abweichung zulässig).
Stromaufnahme: <190 mA bei 12 VDC oder <160 mA bei 24 VDC.

Abbildungen und Diagramme

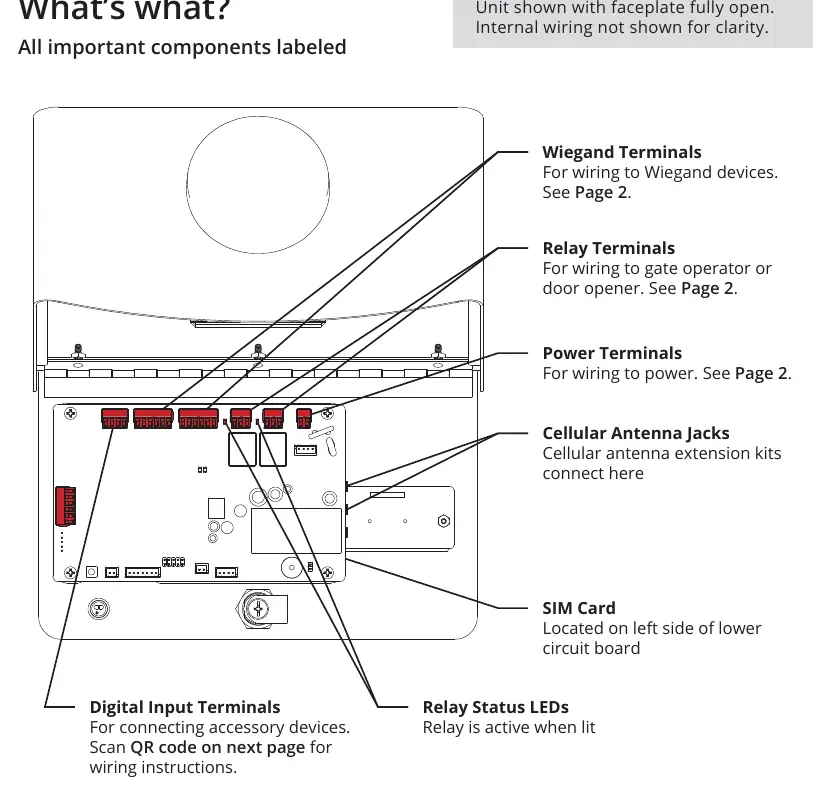

Das Diagramm 'What's what?' zeigt die Position der Wiegand-Klemmen, Relais-Klemmen, Stromanschlüsse und Antennenbuchsen.

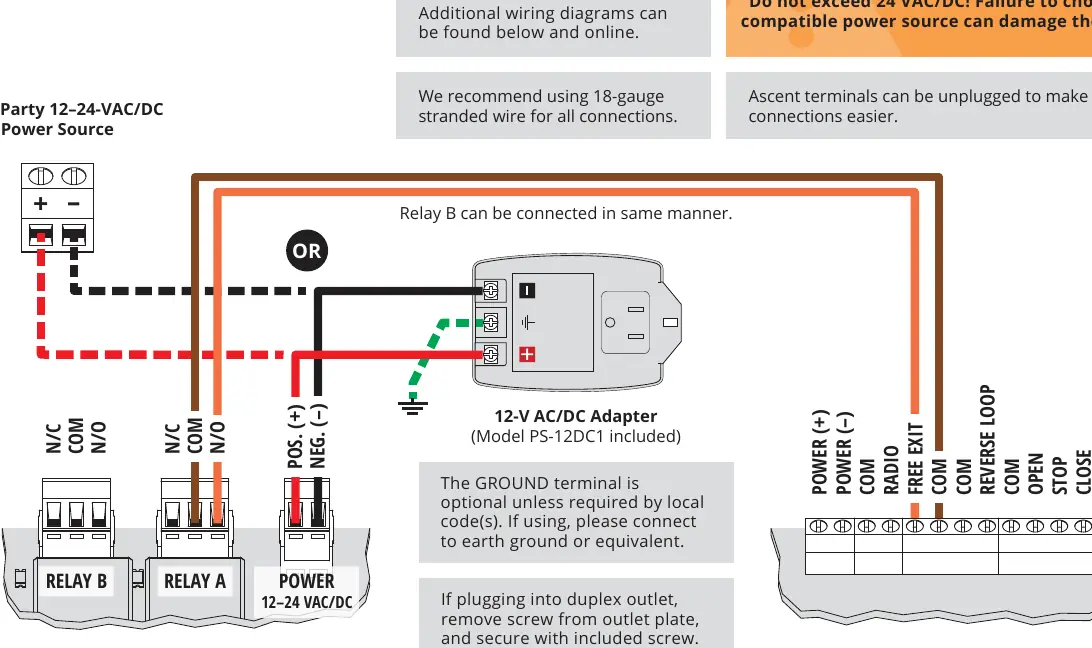

Das Verkabelungsdiagramm zeigt den Anschluss der Stromversorgung und der Relais an den Toröffner.

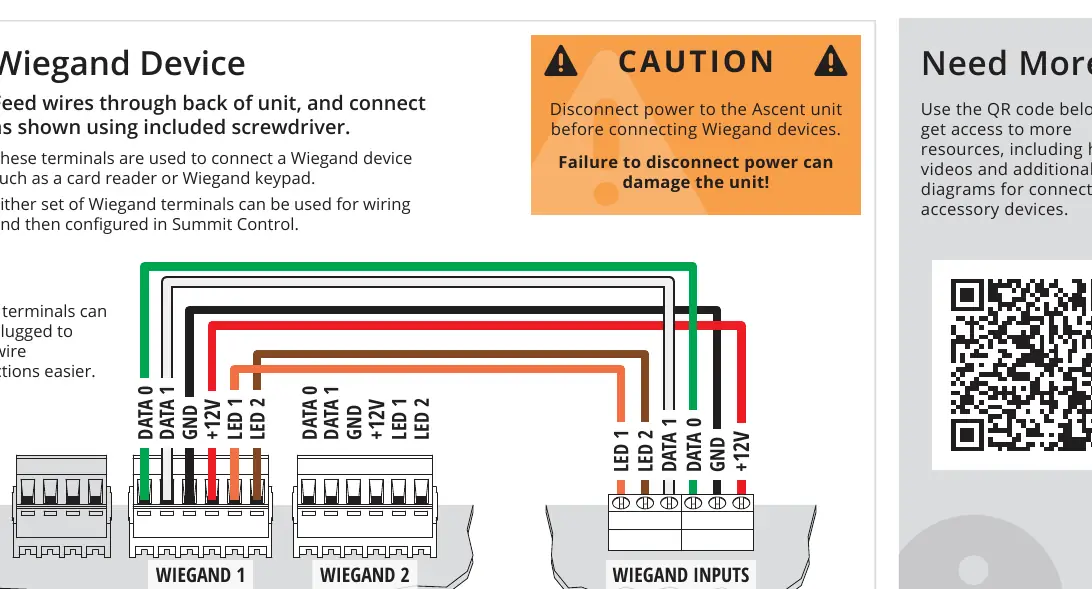

Das Wiegand-Diagramm zeigt die korrekte Belegung der Datenleitungen (Data 0, Data 1) und Stromversorgung für externe Lesegeräte.

Modellkompatibilität

Das Gerät ist für Solaranwendungen geeignet.
Wiegand-Geräte müssen bei stromlosem Ascent-Gerät angeschlossen werden.
Die Erdungsklemme ist optional, sofern nicht durch lokale Vorschriften gefordert.
