Montageanleitung für Thule Kit 145343
Detaillierte Montageanleitung für das Thule Kit 145343, passend für den BMW 2-Series Active Tourer. Enthält Sicherheitshinweise, Montageanweisungen für Evo- und Edge-Systeme sowie spezifische Einstellmaße.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Thule Kit 145343 ist für den BMW 2-Series Active Tourer (ab 2022) konzipiert. Die maximale Traglast beträgt 75 kg. Die Montage erfordert die korrekte Platzierung der Klemmbacken gemäß der Anleitung auf Seite 1 und die Einhaltung der Einstellmaße auf Seite 2. S. 1, 2
Wichtigste Schritte
- Montage der Klemmbacken an den Fußsatz S. 1
- Einstellung der Positionierung mittels Skalenwerten S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Traglast | 75 kg / 165 lbs | Maximale Belastungsgrenze | S. 1 |
| Max. Geschwindigkeit | 130 km/h / 80 mph | Höchstgeschwindigkeit mit Dachträger | S. 1 |
Wo es im PDF steht
- Montageanleitung und Teileliste S. 1
- Einstellmaße und Tabellen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für das Thule Kit 145343, das speziell für den BMW 2-Series Active Tourer (5-Türer MPV, ab Baujahr 2022) entwickelt wurde. Beachten Sie unbedingt die maximale Zuladung von 75 kg sowie die Geschwindigkeitsbeschränkungen.
Sicherheitshinweise
- Maximale Traglast: 75 kg (165 lbs).
- Höchstgeschwindigkeit bei beladenem Dachträger: 130 km/h (80 mph).
- Reduzierte Geschwindigkeit bei schlechten Straßenverhältnissen: 80 km/h (50 mph).
Montage

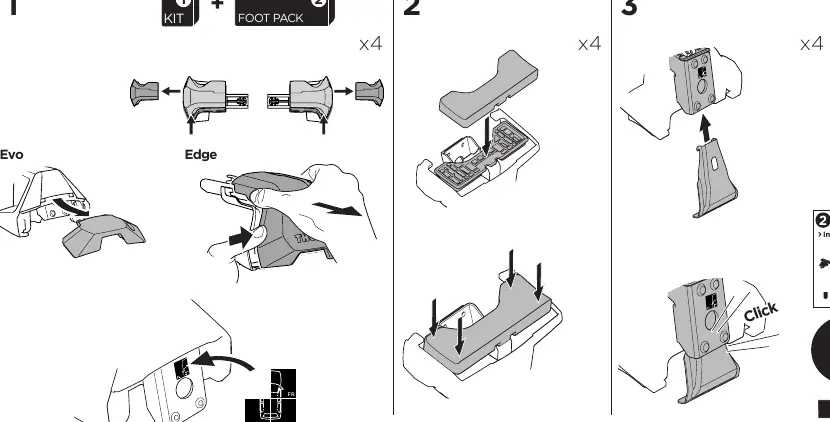

Die Montage erfolgt durch die Kombination des Kits mit dem entsprechenden Thule Fußsatz (Foot Pack). Achten Sie auf die korrekte Zuordnung der Gummipuffer und Klemmbacken (954, 955, 333, 435, 956) für die Positionen vorne links (FL), vorne rechts (FR), hinten links (RL) und hinten rechts (RR). Die Montage erfolgt in drei Schritten: Vorbereitung der Klemmbacken, Einsetzen in den Fußsatz und Befestigung am Fahrzeug.
Einstellmaße
Für die korrekte Positionierung der Dachträger müssen die spezifischen Maße für Ihr Fahrzeugmodell eingehalten werden:
- Evo X (scale): 39
- Edge X (scale): A
- Evo Y (scale): 36
- Edge Y (scale): G
- Abstand W: 670 mm / 26 3/8 Zoll
- Abstand Z: 315 mm / 12 3/8 Zoll
- Abstand X (mm): 1041 mm / 41 Zoll
- Abstand Y (mm): 1011 mm / 39 3/4 Zoll
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Dachträger sitzt nicht fest
Überprüfen Sie, ob die Klemmbacken korrekt eingerastet sind und die Schrauben festgezogen wurden.
Fahrzeugspezifische Maße unklar
Verwenden Sie die in der Tabelle auf Seite 2 angegebenen Skalenwerte (X/Y) und Abstände (W/Z).
Vor der Verwendung
- Prüfen Sie, ob alle Teile (954, 955, 333, 435, 956) vorhanden sind.
- Stellen Sie sicher, dass das Fahrzeug ein BMW 2-Series Active Tourer ab 2022 ist.
- Reinigen Sie die Kontaktstellen am Fahrzeugdach.
- Überprüfen Sie die maximale Dachlast Ihres Fahrzeugs.
Technische Daten in der Praxis
- Max. Traglast
- 75 kg / 165 lbs - darf nicht überschritten werden.
- Max. Geschwindigkeit
- 130 km/h auf Autobahnen, 80 km/h auf schlechten Straßen.
- Skalenwerte (X/Y)
- Einstellwerte für die Positionierung der Dachträgerfüße.
Abbildungen und Diagramme
- Seite 1 zeigt die Zuordnung der Klemmbacken (954, 955, 333, 435, 956) zu den Positionen FL, FR, RL, RR.
- Seite 2 zeigt die Messpunkte W und Z für die Positionierung der Träger auf dem Fahrzeugdach.
Modellkompatibilität
- Nur für BMW 2-Series Active Tourer, 5-Türer MPV, ab Baujahr 2022.
