Installationsanleitung für Thule Omnistor Motor Kit 12V
Erfahren Sie, wie Sie das Thule Omnistor Motor Kit 12V installieren und anschließen. Diese Anleitung enthält wichtige Installationsschritte, elektrische Schaltpläne, technische Spezifikationen und Anweisungen für die manuelle Notbedienung...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Ihr Markisenmodell mit dem Motor Kit kompatibel ist. Das Kit ist für Markisenlängen von 3m bis 5m geeignet. Markisen mit einer Länge von 1,9m, 2,3m oder 2,6m werden nicht unterstützt. Lesen Sie alle Sicherheitshinweise sorgfältig durch.
Lieferumfang
Das Set enthält den Motor, die Control Box, ein Relais, einen Schalter sowie notwendige Kleinteile für die Montage.
Werkzeuge
Für die Installation benötigen Sie folgende Werkzeuge: Schraubendreher (Schlitz und Kreuzschlitz), Torx-Schraubendreher (TX20), Seitenschneider, Abisolierzange, Heißluftgebläse (für Schrumpfschläuche) und einen Hammer.
Installation
Die Installation erfolgt in mehreren Schritten:

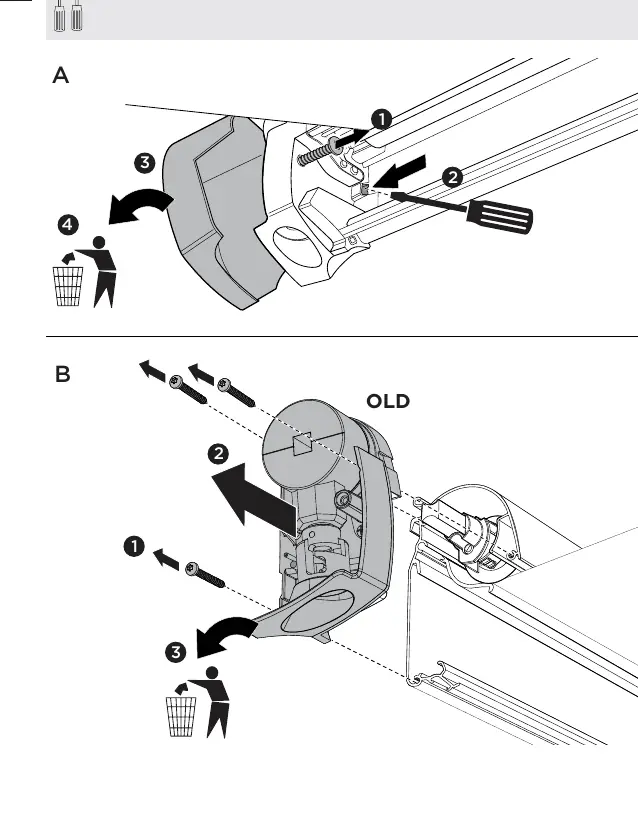

- Entfernen Sie die alte Endkappe der Markise.
- Lösen Sie die Schrauben und entfernen Sie das alte Bauteil.

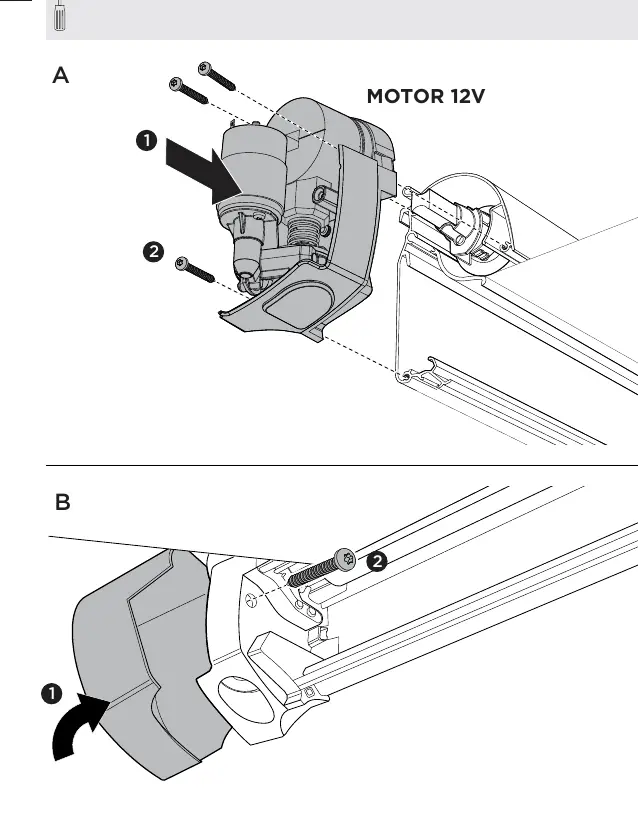

- Setzen Sie das neue Motor Kit 12V in die Markise ein.
- Sichern Sie das Motor Kit mit den mitgelieferten Schrauben.
Elektrische Installation
Die elektrische Installation erfordert den Anschluss der Control Box an die 12V Stromversorgung, den Schalter und den Motor. Achten Sie auf die korrekte Verkabelung gemäß dem Schaltplan:
- Verbinden Sie die Control Box mit der 12V Batterie (über eine 20A Sicherung).
- Schließen Sie den Schalter an die entsprechenden Eingänge der Control Box an.
- Verbinden Sie den Motor mit den Motor-Ausgängen der Control Box.
- Die Control Box verfügt über eine LED-Anzeige zur Fehlerdiagnose (z.B. bei Kurzschluss oder Blockierung).
Manuelle Notbedienung
Falls die Stromversorgung ausfällt, können Sie die Markise manuell bedienen:
- Entfernen Sie die Abdeckung am Motorgehäuse.
- Setzen Sie die Kurbel in die vorgesehene Öffnung ein.
- Drehen Sie die Kurbel, um die Markise manuell ein- oder auszufahren.
- Achten Sie darauf, dass die Kurbel korrekt sitzt und der Abstand gemäß Anleitung eingehalten wird.
Technische Daten
Thule Motor 12V: Versorgungsspannung 12V DC, Nennstrom 10A (Spitzenstrom 20,5A), Nenndrehmoment 3 Nm, Nenngeschwindigkeit 58-70 U/min.
Thule Control Box: Versorgungsspannung 12V DC, IP-Klassifizierung IP 51, Betriebstemperaturbereich -25°C bis +80°C.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Motor reagiert nicht
Prüfen Sie die LED-Codes an der Control Box. 2x Blinken bedeutet 'Motor nicht verbunden', 3x Blinken bedeutet 'Motor Kurzschluss', 4x Blinken bedeutet 'Motor blockiert'.
Markise lässt sich nicht einfahren
Verwenden Sie die manuelle Notbedienung mit der Kurbel, falls ein elektrischer Defekt vorliegt.
Vor der Verwendung
- Prüfen Sie, ob die Markisenlänge kompatibel ist (3m, 3,5m, 4m, 4,5m, 5m).
- Stellen Sie sicher, dass eine 12V DC Stromversorgung vorhanden ist.
- Vergewissern Sie sich, dass alle benötigten Werkzeuge (TX20, etc.) bereitliegen.
- Stellen Sie sicher, dass die 20A Sicherung in der Stromleitung installiert ist.
Technische Daten in der Praxis
- Versorgungsspannung
- 12V DC (Gleichstrom)
Abbildungen und Diagramme
- Der Schaltplan zeigt die Verbindung zwischen Control Box, Schalter, Motor und 12V Batterie.
- Die Verkabelung muss gemäß den angegebenen Querschnitten (2,5 mm² / 4,0 mm²) erfolgen.
Modellkompatibilität
- Kompatibel mit Markisenlängen: 3m, 3,5m, 4m, 4,5m, 5m.
- Nicht kompatibel mit Markisenlängen: 1,9m, 2,3m, 2,6m.
