Bedienungsanleitung für Thule Slide Out G2 12V Trittstufe
Erfahren Sie, wie Sie die Thule Slide Out G2 12V Trittstufe installieren, elektrisch anschließen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und Tipps zur manuellen Entriegelung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Thule Slide Out G2 12V ist eine elektrisch betriebene Trittstufe für Wohnmobile und Wohnwagen. Vor der Installation und Nutzung müssen die Sicherheitshinweise beachtet werden. Halten Sie sich von beweglichen Teilen fern, während die Stufe ein- oder ausfährt. Die Trittstufe darf während der Fahrt nicht ausgefahren sein.
Lieferumfang und Werkzeuge
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Sie benötigen folgende Werkzeuge: einen Maulschlüssel (Größe 13), einen Bohrer mit 9 mm und 48 mm Aufsätzen sowie einen TX10-Schraubendreher.
Installation

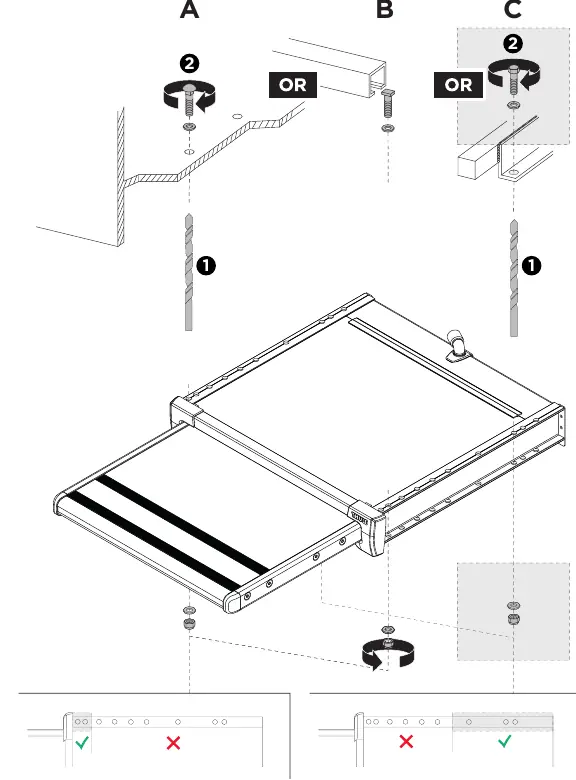

Die Trittstufe wird am Fahrzeugrahmen montiert. Achten Sie auf die Einhaltung der Abstände gemäß EN 1645-1 und EN 1646-1. Die Montage erfolgt durch Verschrauben der Trittstufe mit dem Fahrzeugrahmen unter Verwendung der mitgelieferten M8-Schrauben, Muttern und Unterlegscheiben. Stellen Sie sicher, dass die Stufe waagerecht und fest montiert ist.
Elektrische Installation

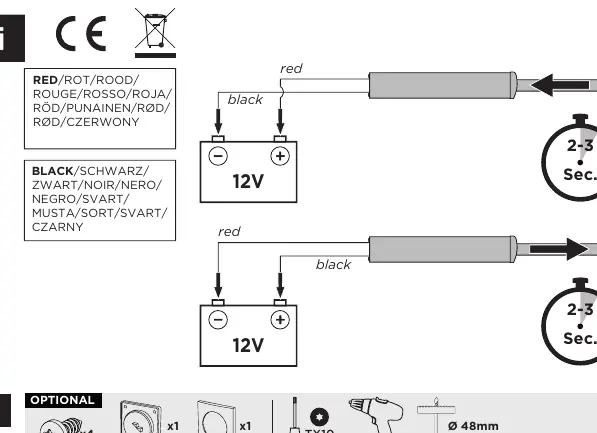

Die Trittstufe benötigt einen 12V DC Anschluss. Schließen Sie das rote Kabel an den Pluspol (+) und das schwarze Kabel an den Minuspol (-) der 12V-Batterie an. Eine 20A-Sicherung muss in den Stromkreis integriert werden. Optional kann ein Relais (308200) für die automatische Einfahrfunktion bei Motorstart installiert werden. Achten Sie auf die korrekte Polung gemäß den Schaltplänen in der Anleitung.
Bedienung
Die Trittstufe wird über einen Schalter bedient. Drücken Sie den Schalter, um die Stufe ein- oder auszufahren. Der Vorgang dauert in der Regel 2-3 Sekunden.
Wartung und manuelle Entriegelung

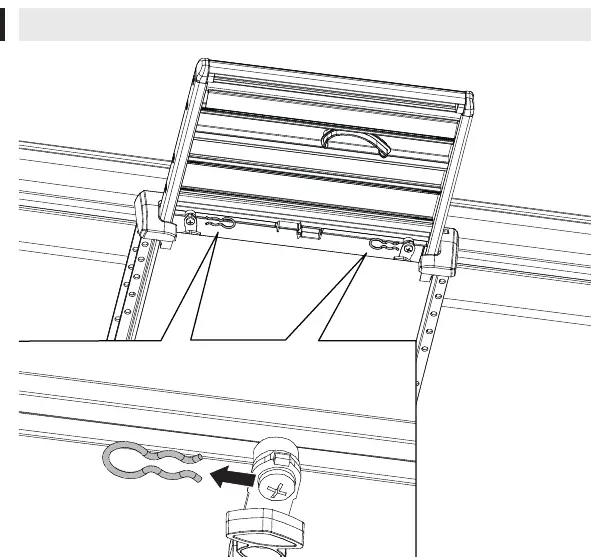

Reinigen Sie die Trittstufe regelmäßig, um Schmutz und Ablagerungen zu entfernen. Verwenden Sie keine Hochdruckreiniger direkt auf die beweglichen Teile. Sollte die elektrische Funktion ausfallen, kann die Stufe manuell entriegelt werden. Entfernen Sie dazu die Sicherungsclips und lösen Sie die Verbindung, um die Stufe manuell zu bewegen.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Trittstufe fährt nicht ein oder aus
Überprüfen Sie die 12V-Stromversorgung, die 20A-Sicherung und die Kabelverbindungen auf festen Sitz.
Trittstufe blockiert
Führen Sie die manuelle Entriegelung durch, indem Sie die Sicherungsclips entfernen und die Verbindung lösen.
Vor der Verwendung
- Prüfen Sie, ob die Trittstufe fest am Fahrzeugrahmen montiert ist.
- Stellen Sie sicher, dass die 12V-Verkabelung korrekt angeschlossen ist.
- Überprüfen Sie, ob die 20A-Sicherung intakt ist.
- Testen Sie die Funktion des Schalters vor der ersten Fahrt.
- Stellen Sie sicher, dass keine Hindernisse den Ein- und Ausfahrweg blockieren.
Technische Daten in der Praxis
- Bohrdurchmesser
- 9 mm für Befestigungsschrauben, 48 mm für Kabeldurchführungen.
Abbildungen und Diagramme
- Schaltpläne zeigen den Anschluss an die 12V-Batterie, den Schalter und das optionale Relais.
- Montageskizzen illustrieren die Befestigungspunkte am Fahrzeugrahmen.
Modellkompatibilität
- Geeignet für Fahrzeuge gemäß EN 1645-1 und EN 1646-1.
