Bedienungsanleitung für Thule RodVault 2 Angelrutenhalter
Erfahren Sie, wie Sie den Thule RodVault 2 Angelrutenhalter sicher auf Ihrem Fahrzeug montieren und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, Installationsschritte und Wartungstipps für Ihr Dachträgersystem.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Thule RodVault 2 ist ein Angelrutenhalter für die Dachmontage. Die Installation erfordert die Montage der Schienen auf dem Dachträger mit einem Anzugsdrehmoment von 8 Nm. S. 1, 15, 17
Wichtigste Schritte
- Montage der Schienen auf dem Dachträger S. 15, 17, 19
- Verriegelung des Systems S. 20, 26, 32
Erste Inbetriebnahme
- Überprüfen Sie den Mindestabstand der Dachträger von 700 mm vor der Montage. S. 13
Wartung und Reset
- Reinigen Sie das System regelmäßig mit Wasser und einer Bürste. S. 39
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Geschwindigkeit | 130 km/h | Maximale zulässige Geschwindigkeit mit montiertem RodVault 2. | S. 13 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 12
- Montageanleitung S. 15, 19, 21, 22
- Bedienung S. 20, 31, 32
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

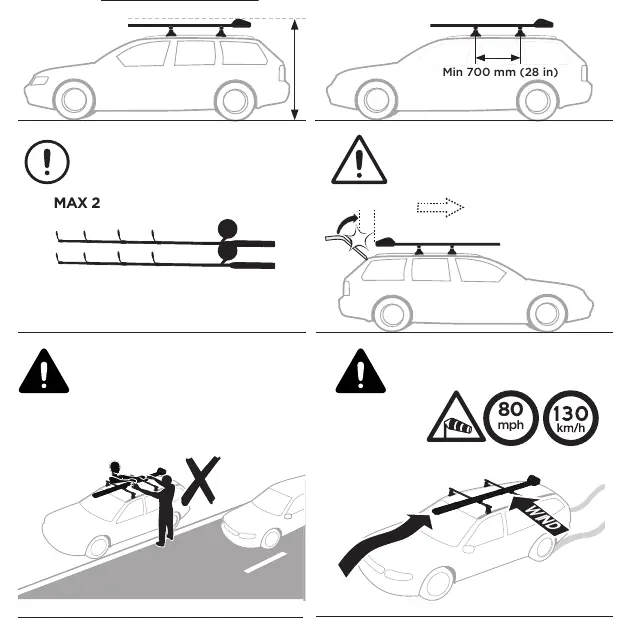

Der Thule RodVault 2 ist ein Angelrutenhalter für die Dachmontage. Beachten Sie vor der Nutzung folgende wichtige Einschränkungen:
- Maximale Kapazität: 2 Angelruten.
- Zulässige Höchstgeschwindigkeit: 130 km/h (80 mph).
- Mindestabstand der Dachträger: 700 mm.
- Anzugsdrehmoment für Befestigungsschrauben: 8 Nm.
Sicherheitshinweise
Lesen Sie die Anleitung vor der Verwendung sorgfältig durch. Achten Sie auf die verwendeten Symbole:
- Warnung: Weist auf eine gefährliche Situation hin, die zu Tod oder schweren Verletzungen führen kann.
- Vorsicht: Weist auf eine gefährliche Situation hin, die zu leichten oder mittelschweren Verletzungen führen kann.
- Verpflichtende Aktion: Anweisungen, die zur Vermeidung von Verletzungen und Schäden befolgt werden müssen.
- Hinweis: Anweisungen zur Vermeidung von Sachschäden.
Montage und Installation
Die Installation erfordert die Montage der Schienen auf dem Dachträger. Stellen Sie sicher, dass alle Schrauben fest angezogen sind.

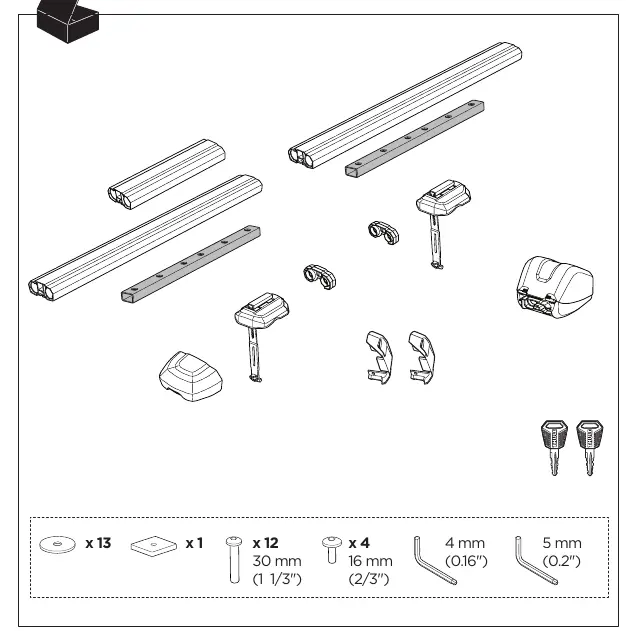

- Bereiten Sie die Schienen vor und setzen Sie die Verbindungselemente ein.
- Montieren Sie die Schienen auf den Dachträgern Ihres Fahrzeugs.
- Verwenden Sie die mitgelieferten Schrauben und Unterlegscheiben.

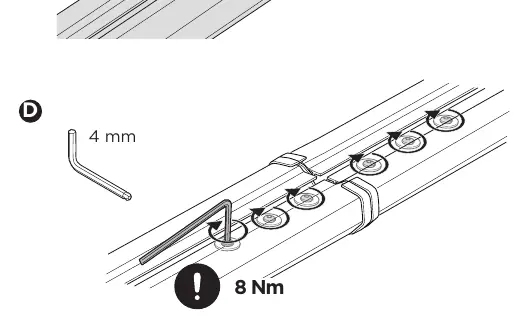

- Ziehen Sie alle Befestigungsschrauben mit einem Drehmoment von 8 Nm fest.
- Überprüfen Sie die Stabilität der Montage, bevor Sie das System beladen.
Bedienung und Nutzung

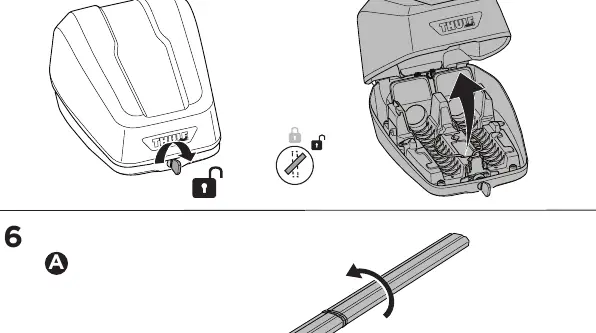

Der RodVault 2 verfügt über einen Verriegelungsmechanismus, um Ihre Ausrüstung zu sichern.
- Öffnen und schließen Sie das Gehäuse vorsichtig.
- Verriegeln Sie das System immer mit dem Schlüssel, bevor Sie losfahren.
- Stellen Sie sicher, dass die Angelruten korrekt im Halter positioniert sind, bevor Sie das Gehäuse schließen.
Wartung und Pflege
Um eine lange Lebensdauer zu gewährleisten, reinigen Sie das System regelmäßig:
- Verwenden Sie Wasser und eine weiche Bürste zur Reinigung.
- Überprüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz.
- Lagern Sie das System bei Nichtgebrauch an einem trockenen Ort.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Das System vibriert oder sitzt locker auf dem Dachträger.
Überprüfen Sie, ob alle Befestigungsschrauben mit dem vorgeschriebenen Drehmoment von 8 Nm angezogen sind.
Der Schlüssel lässt sich nicht drehen.
Stellen Sie sicher, dass das Gehäuse vollständig geschlossen ist und der Schlüssel korrekt im Schloss sitzt.
Vor der Verwendung
- Dachträger auf korrekte Montage prüfen.
- Mindestabstand der Dachträger von 700 mm sicherstellen.
- Alle Schrauben mit 8 Nm festziehen.
- System vor Fahrtantritt verriegeln.
- Angelruten sicher im Halter positionieren.
Technische Daten in der Praxis
- Max. Geschwindigkeit
- 130 km/h (80 mph) darf nicht überschritten werden.
- Mindestabstand Dachträger
- 700 mm (28 Zoll) für eine sichere Montage.
- Anzugsdrehmoment
- 8 Nm für alle Befestigungsschrauben.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für die Montage der Schienen.
- Symbole verdeutlichen die korrekte Verriegelung und die Geschwindigkeitsbegrenzung.
Modellkompatibilität
- Kompatibel mit Thule WingBar Evo, AeroBar, ProBar Evo, Xsporter und Squarebar Evo.
