Bedienungsanleitung für Thule EasyFold XT F 2-bike Fahrradträger
Detaillierte Anleitung für den Thule EasyFold XT F 2-bike Fahrradträger (Modell 9655). Erfahren Sie alles über die Montage auf FIX4BIKE-Anhängerkupplungen, das sichere Beladen von Fahrrädern, Wartung und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Thule EasyFold XT F 2-bike (9655) ist ein Fahrradträger für FIX4BIKE-Anhängerkupplungen. Er ist für den Transport von bis zu 2 Fahrrädern mit einem Gewicht von jeweils maximal 30 kg ausgelegt. S. 1, 11, 13
Wichtigste Schritte
- Montage auf der Anhängerkupplung S. 14
- Beladen der Fahrräder S. 18
Erste Inbetriebnahme
- Prüfen Sie die FIX4BIKE-Kompatibilität der Anhängerkupplung und notieren Sie die Schlüsselnummer. S. 12
Wartung und Reset
- Austausch der Leuchtmittel: Abdeckung mit 4-mm-Inbusschlüssel entfernen und Leuchtmittel (12V H21W / 12V C5W) ersetzen. S. 23
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Gewicht pro Fahrrad | 30 kg | Maximale Traglast pro Fahrradschiene | S. 13 |
| Rahmendurchmesser | 22-80 mm | Geeigneter Durchmesser für Rahmenhalter | S. 12 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 10
- Beladung S. 18, 20
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Thule EasyFold XT F 2-bike (Modell 9655) ist ein Fahrradträger, der speziell für die Montage auf einer FIX4BIKE-Anhängerkupplung entwickelt wurde. Bitte beachten Sie, dass der Träger nicht für herkömmliche Anhängerkupplungen geeignet ist. Die maximale Traglast beträgt 30 kg pro Fahrrad. Bei der Verwendung von Carbonrahmen wird die Nutzung des Thule Carbon Frame Protectors (984) dringend empfohlen.

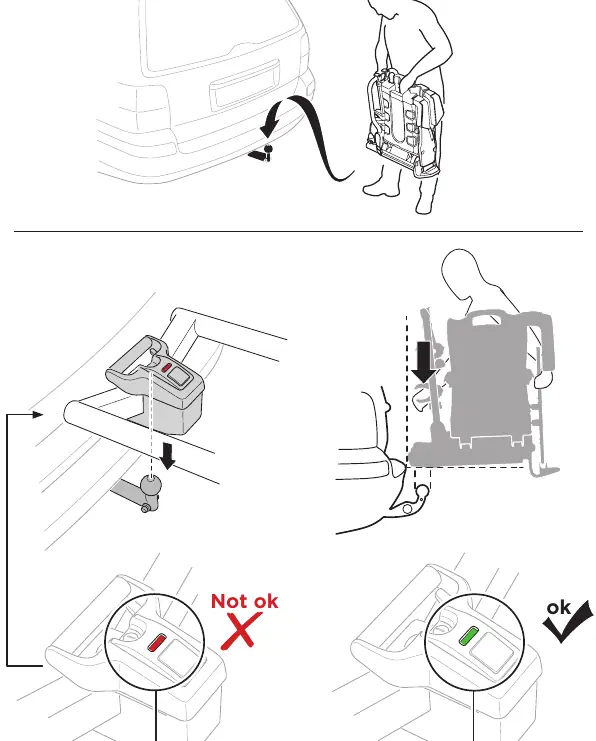

Montage auf der Anhängerkupplung
- Setzen Sie den Fahrradträger auf die FIX4BIKE-Anhängerkupplung auf.
- Stellen Sie sicher, dass der Verriegelungsmechanismus korrekt einrastet (grüne Anzeige).
- Schließen Sie den Stecker für die Beleuchtung an und prüfen Sie die Funktion.
- Klappen Sie den Träger in die Betriebsposition.
- Sichern Sie den Träger mit dem Schlüssel ab.

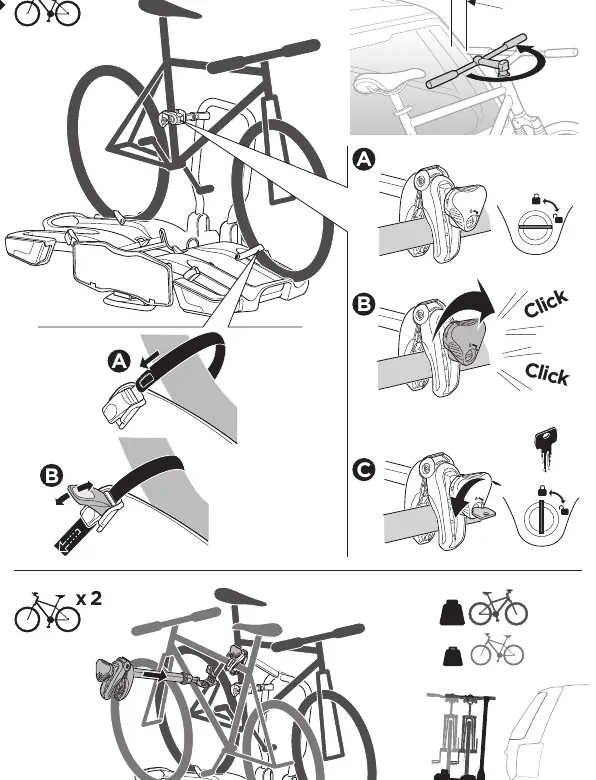

Beladung der Fahrräder
Befestigen Sie die Fahrräder nacheinander auf dem Träger:
- Platzieren Sie das erste Fahrrad in der inneren Schiene und sichern Sie es mit dem Rahmenhalter.
- Verwenden Sie die Ratschenbänder, um die Räder an den Schienen zu fixieren.
- Wiederholen Sie den Vorgang für das zweite Fahrrad.
- Stellen Sie sicher, dass alle Halterungen fest sitzen und die Fahrräder nicht wackeln.
Wartung und Pflege
Der Fahrradträger erfordert regelmäßige Wartung, um eine einwandfreie Funktion zu gewährleisten:
- Überprüfen Sie regelmäßig alle Schraubverbindungen und beweglichen Teile.

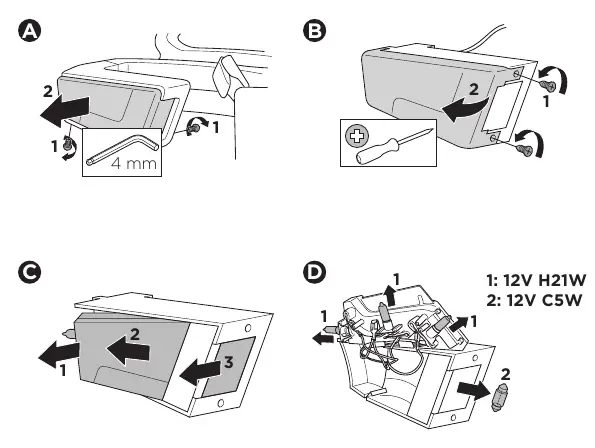

- Bei defekten Leuchten können die Glühbirnen ausgetauscht werden. Entfernen Sie dazu die Abdeckung mit einem 4-mm-Inbusschlüssel und ersetzen Sie die Leuchtmittel (12V H21W oder 12V C5W).
- Reinigen Sie den Träger regelmäßig, insbesondere nach Fahrten im Winter oder bei schlechtem Wetter.
Sicherheitshinweise
- Die zulässige Höchstgeschwindigkeit mit montiertem Fahrradträger beträgt 130 km/h.
- Prüfen Sie vor jeder Fahrt den festen Sitz des Trägers und der Fahrräder.
- Achten Sie darauf, dass die Beleuchtung des Fahrzeugs nicht durch den Träger oder die Fahrräder verdeckt wird.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Fahrradträger lässt sich nicht auf der Anhängerkupplung montieren
Stellen Sie sicher, dass Ihr Fahrzeug mit einer FIX4BIKE-Anhängerkupplung ausgestattet ist. Der Träger ist nicht mit Standard-Anhängerkupplungen kompatibel.
Beschädigung des Fahrradrahmens
Verwenden Sie bei Fahrrädern mit Carbonrahmen den Thule Carbon Frame Protector (984), um den Druck des Rahmenhalters gleichmäßig zu verteilen.
Vor der Verwendung
- Prüfen Sie die Kompatibilität Ihrer Anhängerkupplung (FIX4BIKE erforderlich).
- Notieren Sie Ihre Schlüsselnummer für Ersatzschlüssel.
- Stellen Sie sicher, dass der Fahrradträger korrekt verriegelt ist (grüne Anzeige).
- Überprüfen Sie das Gewicht der Fahrräder (max. 30 kg pro Fahrrad).
- Prüfen Sie den Reifendruck der Fahrräder.
Technische Daten in der Praxis
- Rahmendurchmesser
- Der Rahmenhalter ist für Rohrdurchmesser von 22-80 mm geeignet.
- Max. Geschwindigkeit
- Die zulässige Höchstgeschwindigkeit mit dem Träger beträgt 130 km/h.
- Max. Gewicht pro Fahrrad
- Jede Fahrradschiene ist für maximal 30 kg ausgelegt.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Schritte zur Montage auf der Anhängerkupplung (Seite 14).

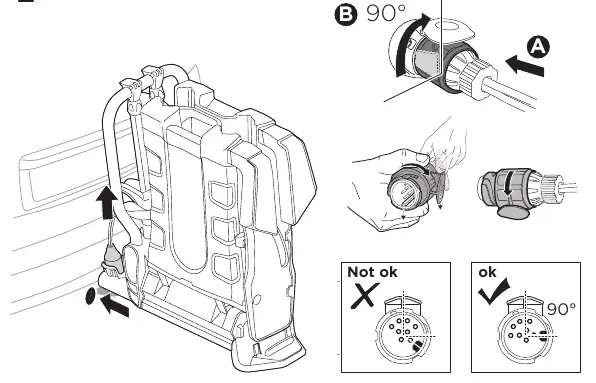

- Die Beleuchtungsanschlüsse und das Ausklappen des Trägers sind auf Seite 15 dargestellt.

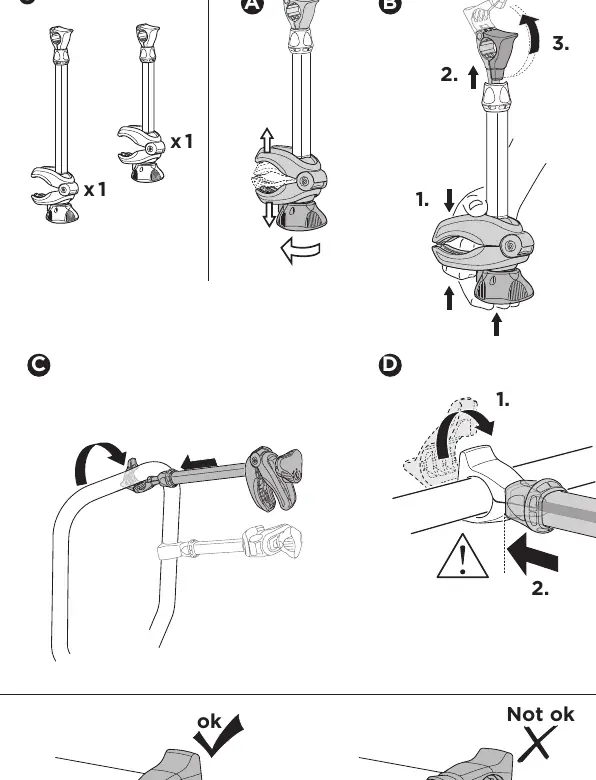

- Die Befestigung der Rahmenhalter und die Sicherung der Fahrräder werden auf den Seiten 17-18 erklärt.
- Der Austausch der Leuchtmittel in den Rückleuchten ist auf Seite 23 illustriert.
Modellkompatibilität
- Nur für FIX4BIKE-Anhängerkupplungen geeignet.
- Nicht für den Einsatz auf Standard-Anhängerkupplungen ohne FIX4BIKE-System.
