Installationsanleitung für Thule Omnistor 6300 Motor Kit 12V
Installationsanleitung für das Thule Omnistor 6300 Motor Kit 12V. Erfahren Sie, wie Sie den Motor montieren, die elektrische Steuerung anschließen und die manuelle Notbedienung nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den elektrischen Anschluss des Thule Omnistor 6300 Motor Kits 12V. Die Installation muss von qualifiziertem Personal durchgeführt werden. Eine unsachgemäße Verkabelung führt zum Erlöschen der Garantie. Die Markise darf nur bei ausgeschalteter Zündung des Fahrzeugs bedient werden.
Lieferumfang
Das Kit enthält den 12V-Motor, die Steuereinheit, den Schalter sowie das notwendige Montagematerial (Schrauben, Sicherung, Relais-Anschlüsse).
Demontage

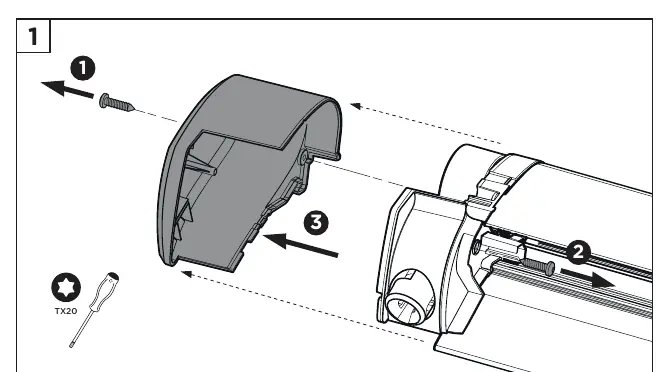

Vor der Installation des neuen Motors muss der alte Motor entfernt werden. Lösen Sie die Schrauben der Endkappe und entfernen Sie den alten Motor gemäß den Abbildungen auf Seite 4.
Montage

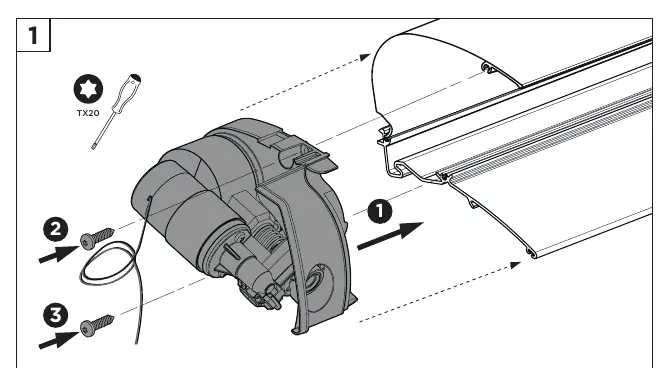

Setzen Sie den neuen Motor in die Markise ein und befestigen Sie ihn mit den mitgelieferten Schrauben. Achten Sie darauf, dass alle Kabel sauber verlegt sind.
Elektrische Installation
- Steuerbox: Im Fahrzeuginneren montieren.

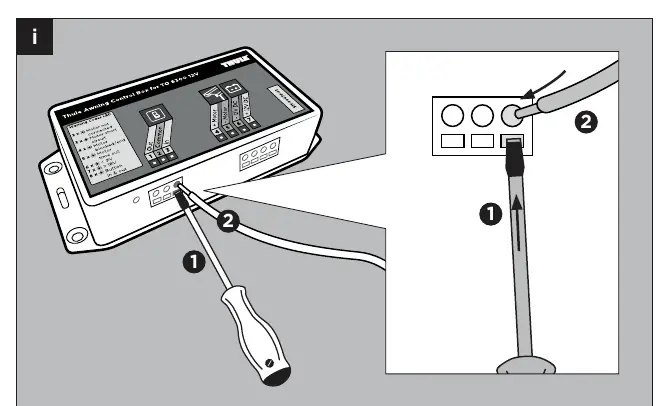

- Motoranschluss: Verbinden Sie die Motorkabel mit den Klemmen 4 und 5 der Steuerbox.
- Schalter: Der Schalter muss monostabil sein (ON-OFF-ON). Verbinden Sie ihn mit den Eingängen 1, 2 und 3.
- Batterie: Anschluss an die Sekundärbatterie empfohlen. Verwenden Sie eine 20A Sicherung in der Plusleitung. Verbinden Sie die Batterie mit den Eingängen 6 und 7.
- Zündkontakt: Verbinden Sie das System so, dass die Markise nicht bei eingeschalteter Zündung bedient werden kann.
Manuelle Notbedienung
Im Falle eines Stromausfalls kann die Markise manuell bedient werden. Entfernen Sie die Endkappe und nutzen Sie die Kurbel, um die Markise zu öffnen oder zu schließen.
Allgemeine Hinweise und Garantie
Die Markise ist ein Sonnenschutz und kein Allwetterschutz. Bei Sturm, starkem Regen oder Schneefall muss die Markise eingefahren werden. Die Garantie beträgt zwei Jahre ab Kaufdatum bei sachgemäßer Installation.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Motor stoppt während des Betriebs
Spannungsabfall prüfen (min. 9V bei 20A Last). Kabelquerschnitt auf 4mm² erhöhen, wenn die Leitung länger als 10m ist.
Markise lässt sich nicht öffnen
Zündkontakt prüfen. Die Markise darf nur funktionieren, wenn die Zündung des Fahrzeugs ausgeschaltet ist.
Vor der Verwendung
- Sicherstellen, dass die Zündung des Fahrzeugs ausgeschaltet ist.
- Prüfen, ob die Verkabelung korrekt an Klemmen 4 & 5 (Motor) und 6 & 7 (Batterie) angeschlossen ist.
- Sicherstellen, dass eine 20A Sicherung in der Plusleitung verbaut ist.
- Prüfen, ob der Schalter monostabil ist.
- Sicherstellen, dass die Kabelverbindungen fest sitzen.
Technische Daten in der Praxis
- Kabelquerschnitt
- Mindestens 2,5mm² (AWG 13), bei über 10m Länge 4mm² (AWG 11) empfohlen.
Abbildungen und Diagramme

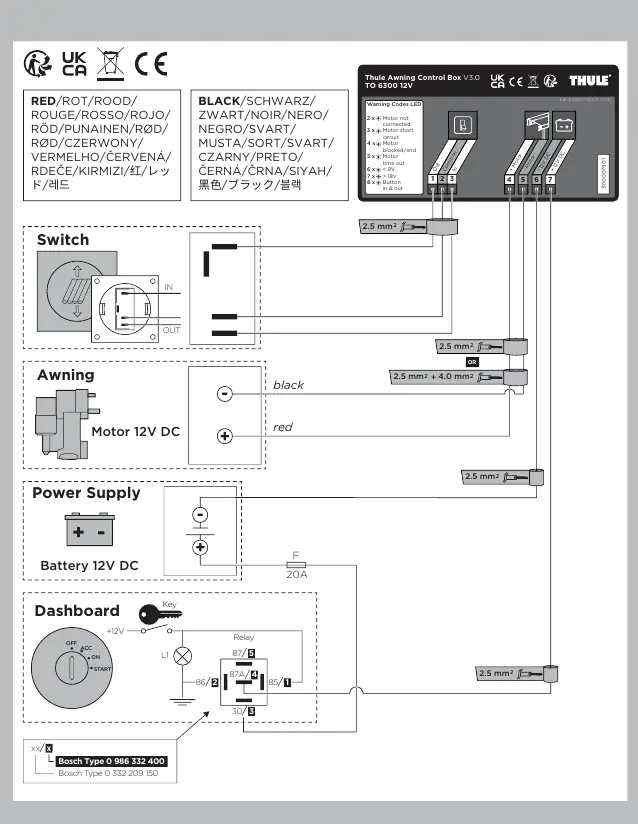

- Schaltplan zeigt den Anschluss von Motor, Schalter, Batterie und Zündrelais.
- Die manuelle Notbedienung erfordert das Entfernen der Endkappe und die Verwendung der Kurbel.
Modellkompatibilität
- Nur für Thule Omnistor 6300 Markisen.
- Nicht für den Betrieb während der Fahrt geeignet (Markise muss geschlossen sein).
