Installationsanleitung für Thule CROWN 5200 Motor Kit 12V TH
Installationsanleitung für das Thule CROWN 5200 Motor Kit 12V TH. Diese Anleitung enthält detaillierte Schritte zur Montage, elektrischen Installation, Fehlerbehebung und manuellen Notbedienung des Markisenmotors.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das Thule CROWN 5200 Motor Kit 12V TH. Vor der Installation ist sicherzustellen, dass das Kit für das spezifische Markisenmodell geeignet ist. Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Der Betrieb des Motors erfordert zwingend einen Schalter mit Tastfunktion (Momentary Contact).
Montage
Die Montage erfolgt in mehreren Schritten:
- Entfernen Sie die vorhandene Endkappe der Markise.
- Setzen Sie den neuen Motor in das Markisengehäuse ein.
- Sichern Sie den Motor mit den mitgelieferten Schrauben.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen und die Abdeckung korrekt schließt.
Elektrische Installation
Der Motor benötigt eine 12V DC Stromversorgung. Beachten Sie folgende technische Spezifikationen:
- Versorgungsspannung: 12V DC
- Stromaufnahme: 10A (nominal) / 20,5A (Spitze)
- Drehmoment: 3 Nm
- Drehzahl: 58 - 70 U/min
Die Steuereinheit (Control Box) muss gemäß dem Schaltplan angeschlossen werden. Achten Sie auf die korrekte Polung (Rot = +, Schwarz = -). Verwenden Sie nur Schalter mit Tastfunktion.
Manuelle Notbedienung
Bei einem Stromausfall oder Defekt kann die Markise manuell bedient werden:
- Entfernen Sie die Abdeckung der manuellen Notbedienung am Markisengehäuse.
- Verwenden Sie das entsprechende Werkzeug, um den Motor manuell zu drehen.
- Achten Sie darauf, die Markise nicht über den maximalen Punkt hinaus auszufahren.
Fehlerbehebung
Die Steuereinheit zeigt Fehlercodes über eine LED an:
- 2x Blinken: Motor nicht verbunden
- 3x Blinken: Kurzschluss
- 4x Blinken: Motor blockiert oder Endpunkt erreicht
- 5x Blinken: Motor-Zeitüberschreitung
- 6x Blinken: Spannung unter 9V
- 7x Blinken: Spannung über 18V
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Motor reagiert nicht
Prüfen Sie die Spannungsversorgung (12V DC) und ob der Schalter korrekt funktioniert. Überprüfen Sie die LED-Fehlercodes an der Steuereinheit.
Motor blockiert
Prüfen Sie, ob die Markise mechanisch blockiert ist oder der Endpunkt erreicht wurde.
Spannungsfehler (LED blinkt 6x oder 7x)
Stellen Sie sicher, dass die Eingangsspannung zwischen 9V und 18V liegt.
Vor der Verwendung
- Spannungsversorgung 12V DC sicherstellen
- Schalter mit Tastfunktion (Momentary Contact) verwenden
- Verkabelung gemäß Schaltplan prüfen
- Sicherung (20A) in der Stromzuleitung installieren
- Kabelquerschnitt von mindestens 2,5 mm² verwenden
Abbildungen und Diagramme

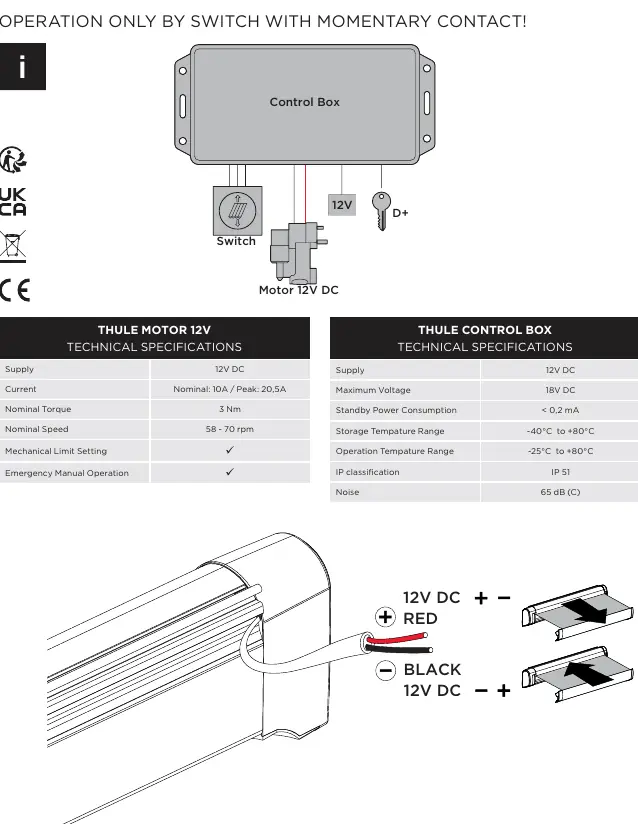

- Der Schaltplan zeigt den Anschluss der Steuereinheit an die 12V Batterie, den Schalter und den Motor.
- Die Verkabelung erfordert eine 20A Sicherung in der Plusleitung.
Modellkompatibilität
- Nur für Thule CROWN 5200 Markisen geeignet.
- Betrieb nur mit Schaltern mit Tastfunktion zulässig.
