Bedienungsanleitung für Thule CROWN 5200 TH 12V Markise
Erfahren Sie, wie Sie die Thule CROWN 5200 TH 12V Markise korrekt installieren, elektrisch anschließen und bedienen. Diese Anleitung enthält wichtige Schritte zur Montage, Verkabelung, manuellen Notbedienung und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Thule CROWN 5200 TH 12V Markise. Die Markise ist für den Betrieb mit 12V Gleichstrom ausgelegt. Für den Betrieb ist zwingend ein Taster mit Momentkontakt erforderlich. Bei Stromausfall oder Defekt kann die Markise manuell über eine Notbedienung betrieben werden.
Installation und elektrische Verkabelung
Die Installation erfordert die Montage der Halterungen und den Anschluss an das 12V-Bordnetz des Fahrzeugs.
- Elektrischer Anschluss: Verbinden Sie das rote Kabel mit dem Pluspol (+) und das schwarze Kabel mit dem Minuspol (-) der 12V-Stromversorgung.
- Spannungsanforderungen: Die Betriebsspannung muss mindestens 11V DC betragen.
- Schalter: Verwenden Sie ausschließlich einen Schalter mit Momentkontakt (Taster), um die Markise zu steuern.
Bedienung der Markise

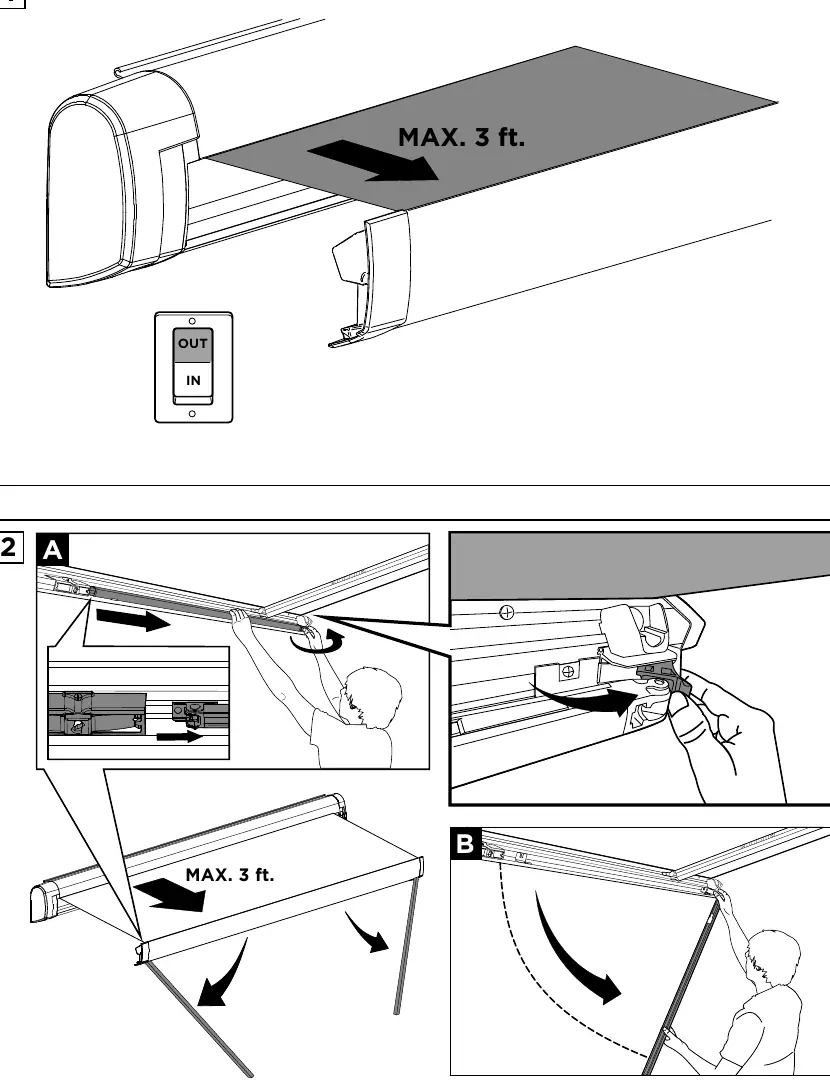

Die Markise wird elektrisch ein- und ausgefahren. Beachten Sie beim Ausfahren folgende Schritte:
- Fahren Sie die Markise zunächst nur bis zu einer Länge von ca. 3 Fuß (ca. 90 cm) aus.
- Stellen Sie die Stützbeine ein und sichern Sie diese.
- Fahren Sie die Markise anschließend vollständig aus oder spannen Sie das Tuch nach Bedarf.

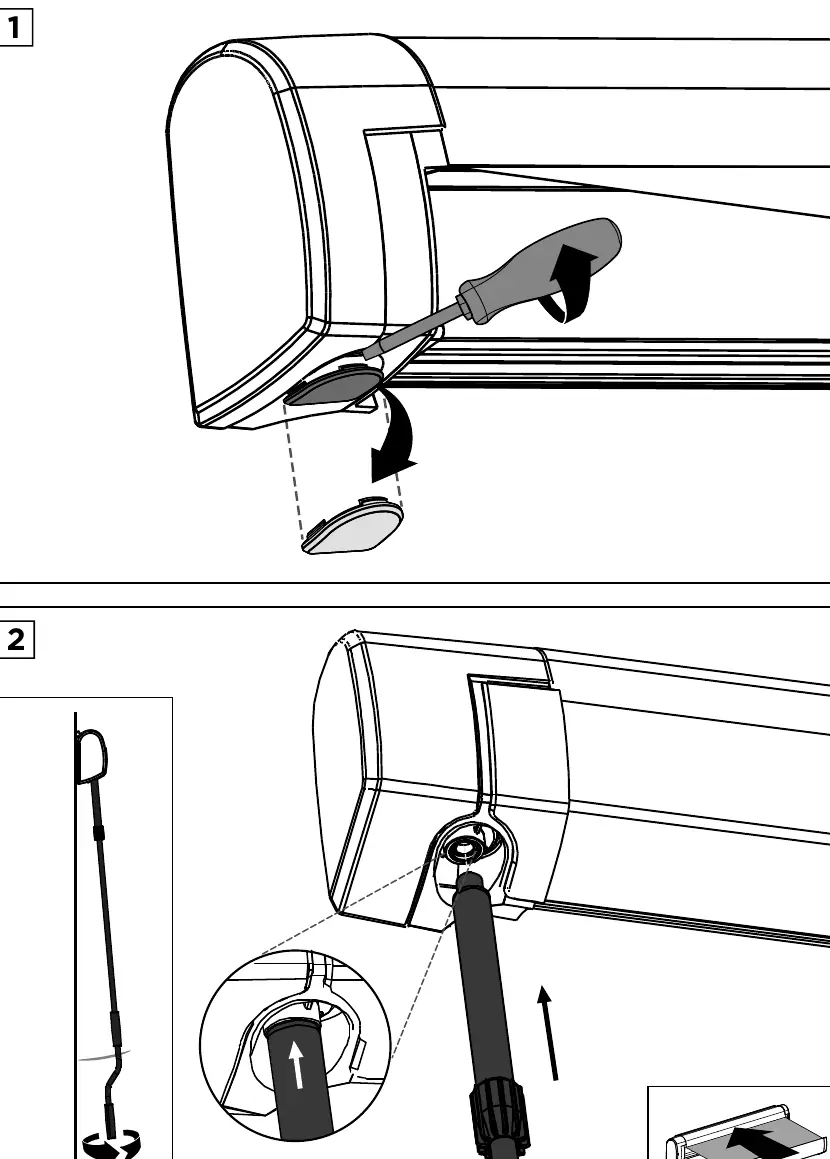

Manuelle Notbedienung
Sollte der elektrische Betrieb nicht möglich sein, kann die Markise manuell bedient werden:
- Entfernen Sie die Abdeckkappe am Markisengehäuse mit einem Schraubendreher.
- Setzen Sie die Kurbel in die vorgesehene Öffnung ein.
- Drehen Sie die Kurbel, um die Markise manuell ein- oder auszufahren.
Technische Daten
- Betriebsspannung: 12 VDC (Minimum 11 VDC)
- Spitzenstrom (Ipeak): 20,5 A
- Nennstrom (Inom): 6 A (Einfahren) / 3 A (Ausfahren)
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Markise bewegt sich nicht
Prüfen Sie die 12V-Stromversorgung (mindestens 11V erforderlich) und die korrekte Verkabelung (Rot: +, Schwarz: -).
Elektrischer Defekt oder Stromausfall
Verwenden Sie die manuelle Notbedienung mit der Kurbel, nachdem Sie die Abdeckkappe am Gehäuse entfernt haben.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 12V DC beträgt (mind. 11V).
- Verwenden Sie einen Taster mit Momentkontakt für die Steuerung.
- Prüfen Sie die korrekte Polung der Kabel (Rot +, Schwarz -).
- Stellen Sie sicher, dass die Markise beim Ausfahren zunächst nur 3 Fuß (ca. 90 cm) geöffnet wird, bevor die Beine eingestellt werden.
Abbildungen und Diagramme

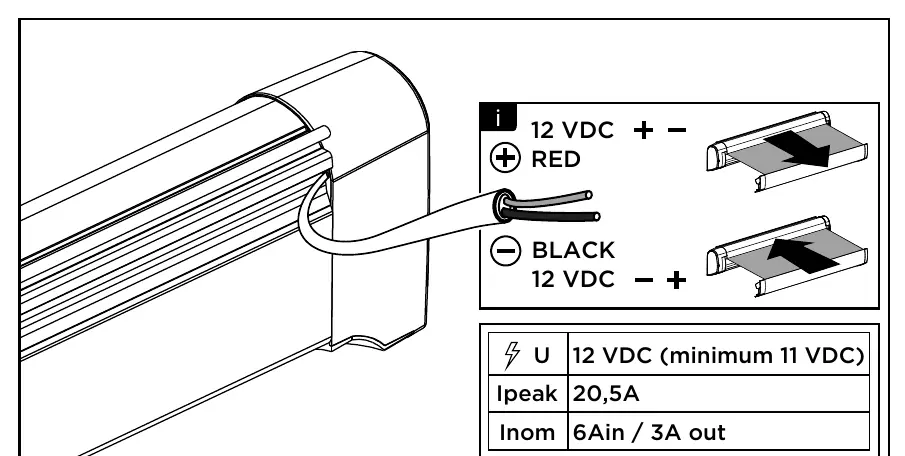

- Der Schaltplan zeigt den Anschluss der 12V-Leitungen an den Motor.
- Die Installationsgrafiken zeigen die Montage der Halterungen an der Fahrzeugwand.
Modellkompatibilität
- Nur für 12V DC Systeme geeignet.
- Erfordert einen Schalter mit Momentkontakt.
