Bedienungsanleitung für Thule EasyFold 3 2-bike Fahrradträger

Detaillierte Bedienungsanleitung für den Thule EasyFold 3 2-bike Fahrradträger. Erfahren Sie alles über die Montage auf der Anhängerkupplung, das sichere Beladen von Fahrrädern, die Nutzung der Kippfunktion sowie Wartung und Pflege.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Thule EasyFold 3 2-bike ist ein Fahrradträger für die Anhängerkupplung. Er ermöglicht den Transport von bis zu zwei Fahrrädern und verfügt über eine Kippfunktion für den Kofferraumzugang. S. 1

Wichtigste Schritte

  • Montage auf Anhängerkupplung S. 16, 17
  • Fahrräder beladen S. 22, 24, 25
  • Kippfunktion nutzen S. 26, 27

Probleme und Lösungen

Träger wackelt

Klemmmechanismus und Anhängerkupplung auf Sauberkeit und festen Sitz prüfen.

S. 16

Wartung und Reset

  • Regelmäßige Reinigung und Überprüfung der Schrauben. S. 31

Technische Daten

Parameter Wert Hinweis Seiten
Max. Gewicht pro Fahrrad 30 kg Maximale Belastung pro Fahrradschiene. S. 14

Wo es im PDF steht

  • Sicherheitshinweise S. 3, 11
  • Beladung S. 22, 23, 24, 25
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montageschritte für den Fahrradträger Seite 15 Befestigung auf der Anhängerkupplung Seite 16 Fahrradbefestigung Seite 22 Kippfunktion Seite 26

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage, Bedienung und Wartung des Thule EasyFold 3 2-bike Fahrradträgers (Modelle 9441, 9442). Vor der Verwendung ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Der Träger ist für die Montage auf einer Anhängerkupplung konzipiert.

Montage des Fahrradträgers

Die Montage erfolgt in mehreren Schritten:

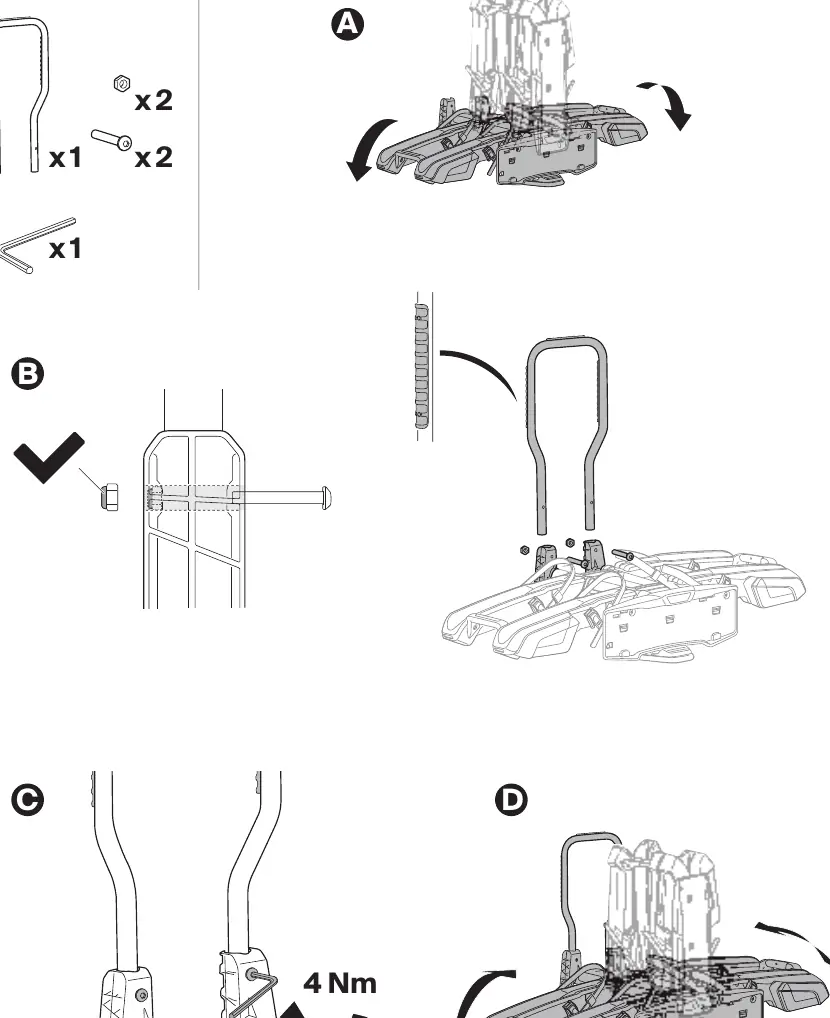

Montageschritte für den Fahrradträger
Montageschritte für den Fahrradträger

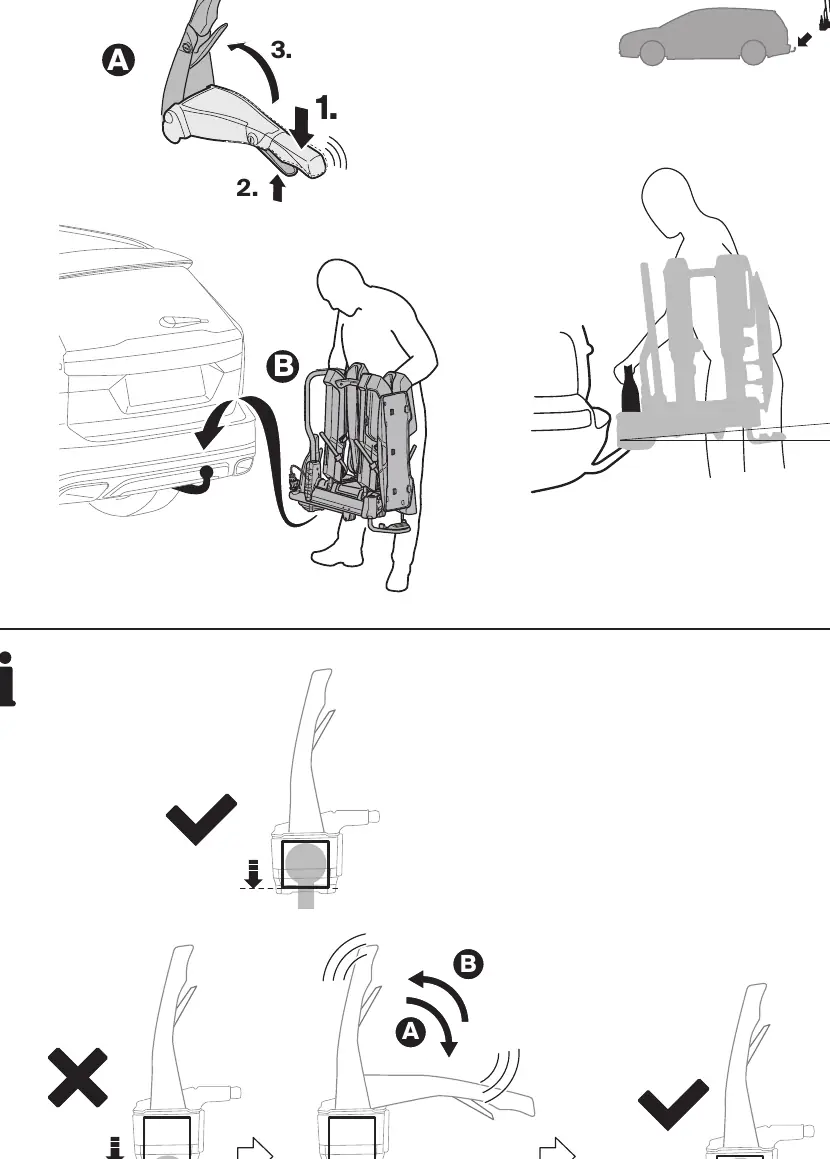

Befestigung auf der Anhängerkupplung
Befestigung auf der Anhängerkupplung
  • Vorbereitung: Stellen Sie sicher, dass die Anhängerkupplung sauber und frei von Fett oder Schmutz ist.
  • Befestigung: Setzen Sie den Träger auf die Anhängerkupplung. Der Klemmmechanismus muss korrekt einrasten und festgezogen werden.
  • Sicherung: Überprüfen Sie den festen Sitz des Trägers, bevor Sie Fahrräder aufladen.

Beladung und Nutzung

Beim Beladen der Fahrräder sind folgende Punkte zu beachten:

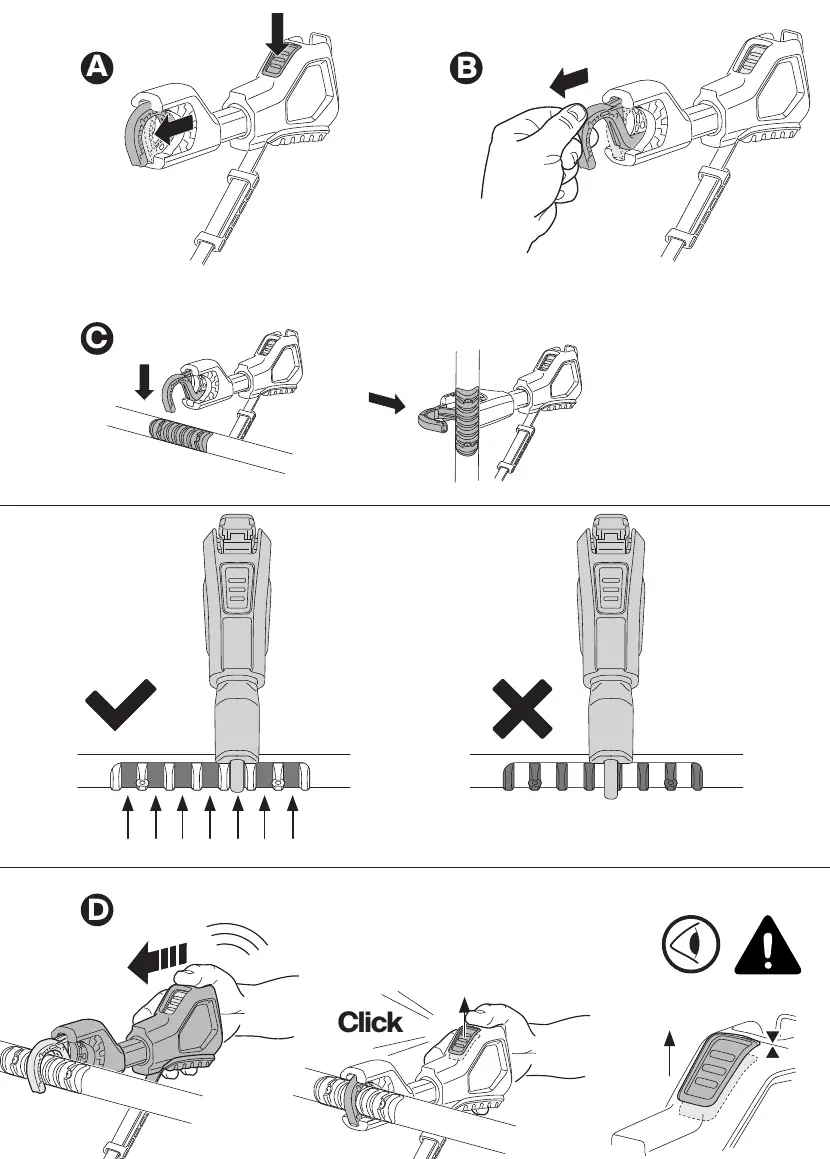

Fahrradbefestigung
Fahrradbefestigung

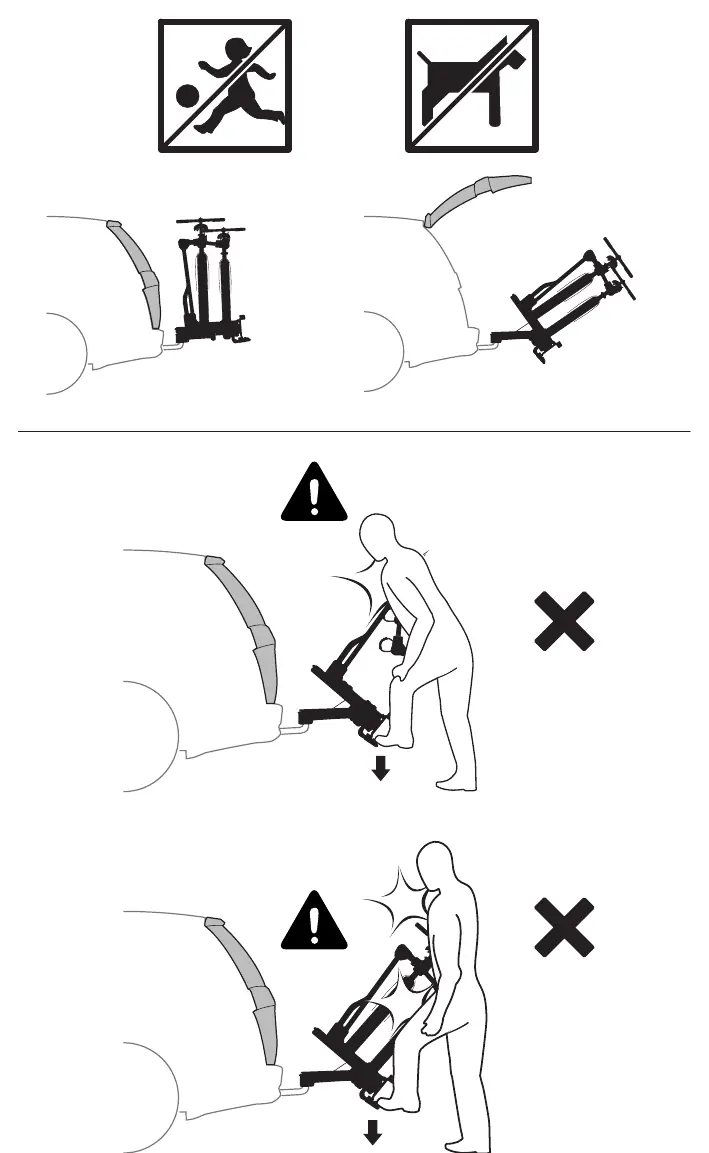

Kippfunktion
Kippfunktion
  • Gewichtsbeschränkungen: Das maximale Gewicht pro Fahrrad beträgt 30 kg. Die gesamte Traglast des Trägers hängt von der zulässigen Stützlast Ihres Fahrzeugs ab (siehe Tabelle auf Seite 14).
  • Befestigung: Die Fahrräder müssen mit den Rahmenhaltern und den Radriemen sicher am Träger befestigt werden.
  • Kippfunktion: Der Träger kann abgeklappt werden, um den Zugang zum Kofferraum zu ermöglichen. Achten Sie darauf, dass der Träger beim Hochklappen wieder sicher einrastet.

Wartung und Pflege

  • Reinigen Sie den Träger regelmäßig, insbesondere nach Fahrten im Winter oder bei schlechtem Wetter.
  • Überprüfen Sie regelmäßig alle Schrauben und beweglichen Teile auf festen Sitz und Funktion.
  • Defekte oder abgenutzte Teile sollten nur durch Original-Ersatzteile von Thule ersetzt werden.
  • Die Beleuchtungseinheit kann bei Bedarf gewartet werden (siehe Seite 32 für Leuchtmittel-Spezifikationen).

Herstellerinformationen

Thule Group

Markenprofil
Herstellerwebsite https://www.thule.com Support https://www.thule.com/de-de/support Herstellerhandbücher https://www.thule.com/de-de/support

Praktische Hilfe

Typische Probleme

Träger sitzt nicht fest auf der Anhängerkupplung

Reinigen Sie die Anhängerkupplung von Fett und Schmutz. Überprüfen Sie, ob der Klemmmechanismus korrekt eingestellt und verriegelt ist.

Fahrrad wackelt während der Fahrt

Stellen Sie sicher, dass die Rahmenhalter fest angezogen sind und die Radriemen korrekt durch die Felgen gezogen und gespannt wurden.

Vor der Verwendung

  • Anhängerkupplung auf Sauberkeit prüfen (kein Fett/Schmutz).
  • Träger korrekt auf der Kugel verriegeln.
  • Maximales Gewicht pro Fahrrad (30 kg) beachten.
  • Zulässige Stützlast des Fahrzeugs prüfen.
  • Alle Riemen und Halterungen auf festen Sitz kontrollieren.

Technische Daten in der Praxis

Max. Gewicht pro Fahrrad
30 kg
Max. Traglast
Abhängig von der Stützlast des Fahrzeugs (siehe Tabelle auf Seite 14).

Abbildungen und Diagramme

  • Seite 12: Lieferumfang und Teileübersicht.
  • Seite 14: Kompatibilität und Beladungstabelle basierend auf Stützlast.
  • Seite 15: Montage des Trägers.
  • Seite 22-25: Beladung der Fahrräder.
  • Seite 26-27: Nutzung der Kippfunktion.

Modellkompatibilität

  • Nur für Anhängerkupplungen geeignet.
  • Stützlast des Fahrzeugs muss beachtet werden.
