Automobil / Fahrradträger
Bedienungsanleitung für Thule OutPace 2-Bike Fahrradträger
Erfahren Sie, wie Sie den Thule OutPace 2-Bike Fahrradträger sicher montieren, beladen und bedienen. Wichtige Hinweise zu Kompatibilität, Traglast und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Thule OutPace 2-Bike ist ein Fahrradträger für die Anhängerkupplung, der für 1.25" und 2" Empfänger geeignet ist. Er darf nicht an Wohnmobilen oder Wohnwagen verwendet werden. Die maximale Traglast beträgt 50 kg. S. 4, 5
Wichtigste Schritte
- Montage am Fahrzeug S. 7, 8
- Beladung der Fahrräder S. 13, 14
Erste Inbetriebnahme
- Prüfen Sie die Empfängergröße (1.25" oder 2") und ziehen Sie die Schraube mit 10 Nm fest. S. 5, 8
Wartung und Reset
- Regelmäßige Überprüfung des festen Sitzes nach 500 km. S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Gesamtgewicht | 50 kg | Maximale Zuladung für den Träger. | S. 4 |
| Max. Reifenbreite | 3 Zoll | Maximale Breite der Fahrradreifen. | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4
- Montageanleitung S. 7, 8
- Beladung S. 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Thule OutPace 2-Bike ist ein Fahrradträger für die Anhängerkupplung. Wichtiger Sicherheitshinweis: Dieser Träger ist nicht für die Verwendung an Wohnmobilen, Wohnwagen, Camping-Bussen oder an der Stoßstange montierten Empfängern geeignet. Die maximale Traglast beträgt 50 kg (110 lbs) insgesamt, wobei ein einzelnes Fahrrad maximal 25 kg (55 lbs) wiegen darf.
Montage am Fahrzeug
Der Träger ist für 1.25 Zoll (32 mm) und 2 Zoll (51 mm) Empfänger ausgelegt. Stellen Sie sicher, dass der Träger fest im Empfänger sitzt. Ziehen Sie die Befestigungsschraube mit einem Drehmoment von 10 Nm (7.5 lb ft) fest. Überprüfen Sie regelmäßig den festen Sitz während der Fahrt, insbesondere nach den ersten 500 km.
Beladung der Fahrräder
Beim Beladen der Fahrräder sind folgende Grenzwerte zu beachten:
- Maximale Reifenbreite: 3 Zoll.
- Maximaler Radstand: 49 Zoll (ca. 124 cm).
- Reifengröße: 16 bis 29 Zoll.
Achten Sie darauf, die Fahrräder sicher mit den mitgelieferten Riemen zu befestigen. Die Rahmenhalterungen müssen korrekt am Fahrradrahmen positioniert werden.
Bedienung und Funktionen

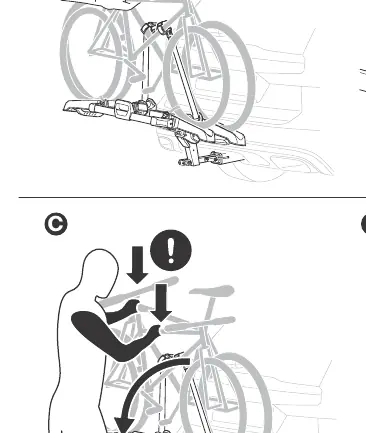

Der Träger verfügt über einen Abklappmechanismus, um den Zugang zum Kofferraum zu ermöglichen. Betätigen Sie den Entriegelungshebel, um den Träger abzusenken. Achten Sie darauf, dass keine Personen oder Hindernisse im Schwenkbereich stehen. Nach der Nutzung sollte der Träger wieder in die verriegelte Position gebracht werden.
Wartung und Lagerung
Halten Sie den Träger sauber und frei von Schmutz. Überprüfen Sie regelmäßig alle beweglichen Teile auf Verschleiß. Bei Nichtgebrauch sollte der Träger abgenommen und an einem trockenen Ort gelagert werden. Verwenden Sie keine Abdeckungen für die Fahrräder während der Fahrt, da dies den Luftwiderstand unzulässig erhöht.
Herstellerinformationen
Thule Group
Praktische Hilfe
Typische Probleme
Träger wackelt oder sitzt locker
Überprüfen Sie, ob die Befestigungsschraube mit dem korrekten Drehmoment von 10 Nm angezogen ist.
Fahrrad passt nicht in die Halterung
Prüfen Sie, ob der Radstand (max. 49 Zoll) und die Reifenbreite (max. 3 Zoll) innerhalb der Spezifikationen liegen.
Vor der Verwendung
- Prüfen Sie, ob Ihr Fahrzeug ein Wohnmobil oder Wohnwagen ist (Nicht kompatibel).
- Stellen Sie sicher, dass der Anhängerkupplungsempfänger 1.25 Zoll oder 2 Zoll groß ist.
- Überprüfen Sie das Gesamtgewicht der Fahrräder (max. 50 kg).
- Stellen Sie sicher, dass der Träger mit 10 Nm festgezogen ist.
- Prüfen Sie, ob die Fahrräder korrekt mit den Riemen gesichert sind.
Technische Daten in der Praxis
- Max. Traglast
- Insgesamt 50 kg (110 lbs), max. 25 kg (55 lbs) pro Fahrrad.
- Anzugsdrehmoment
- 10 Nm (7.5 lb ft) für die sichere Befestigung am Fahrzeug.
- Kompatibilität
- Geeignet für 1.25 Zoll (32 mm) und 2 Zoll (51 mm) Empfänger.
Abbildungen und Diagramme
- Die Anleitung zeigt die korrekte Ausrichtung des Trägers im Empfänger.
- Schritte zur Sicherung des Trägers mit dem Schlüssel sind detailliert dargestellt.
- Die Abbildungen verdeutlichen die korrekte Positionierung der Rahmenhalterungen am Fahrrad.
Modellkompatibilität
- Nicht kompatibel mit Wohnmobilen, Wohnwagen oder an der Stoßstange montierten Empfängern.
- Geeignet für Fahrräder mit einem Radstand von 16 bis 49 Zoll.
