Montageanleitung für Thorn CANDLE Außenleuchte
Erfahren Sie, wie Sie die Thorn CANDLE Außenleuchte sicher installieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und technische Daten für eine korrekte Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage und Wartung der Thorn CANDLE Außenleuchte. Vor der Installation ist sicherzustellen, dass die Netzspannung abgeschaltet ist. Die Leuchte muss so positioniert werden, dass ein längeres Hineinblicken in die Lichtquelle aus einer Entfernung von weniger als 2 Metern nicht zu erwarten ist.
Sicherheitshinweise
- Schutzklasse I: Diese Leuchten müssen zwingend geerdet werden.
- Schutzklasse II: Diese Leuchten müssen so installiert werden, dass berührbare Metallteile nicht mit einem an den Schutzleiter angeschlossenen Teil der elektrischen Installation in Kontakt kommen können.
- Spannungsfreiheit: Vor allen Eingriffen am Vorschaltgerät sowie vor Wartungs- und Installationsarbeiten muss die Versorgungsspannung abgeschaltet werden.
- Modifikationen: Jegliche Veränderung an der Leuchte ist untersagt.
- Beschädigungen: Eine gerissene Schutzscheibe muss sofort durch ein Originalersatzteil ersetzt werden.
Montage und Installation
Die Installation sollte gemäß den beiliegenden Diagrammen erfolgen:
- Vorbereitung des Montageorts und der elektrischen Zuleitung.
- Montage des Leuchtenkörpers unter Beachtung der korrekten Schutzklasse (I oder II).
- Anschluss der elektrischen Leitungen gemäß den geltenden Vorschriften.
- Sicherstellung, dass alle Schrauben (2,5 Nm) fest angezogen sind.
Wartung und Pflege
Um die Langlebigkeit und Sicherheit der Leuchte zu gewährleisten, wird eine regelmäßige Wartung empfohlen:
- Reinigung: Die Leuchte sollte alle 6 Monate gereinigt werden.
- Inspektion: Überprüfen Sie regelmäßig den Zustand der Schutzscheibe. Bei Rissen oder Beschädigungen muss diese umgehend ausgetauscht werden.
Technische Daten
- Schutzart: IP66 (staubdicht und geschützt gegen starkes Strahlwasser).
- Stoßfestigkeit: IK10.
- Gewicht: 4,9 kg.
- Werkzeug: T30 Hollow.
Praktische Hilfe
Typische Probleme
Beschädigte Schutzscheibe
Die Schutzscheibe muss sofort durch ein neues Originalteil ersetzt werden.
Elektrischer Schlag
Vor allen Arbeiten am Vorschaltgerät oder der Leuchte muss die Netzspannung zwingend abgeschaltet werden.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung abgeschaltet ist.
- Stellen Sie sicher, dass die Schutzklasse (I oder II) korrekt berücksichtigt wird.
- Verwenden Sie das passende Werkzeug (T30 Hollow).
- Überprüfen Sie den Montageort auf Eignung.
Abbildungen und Diagramme

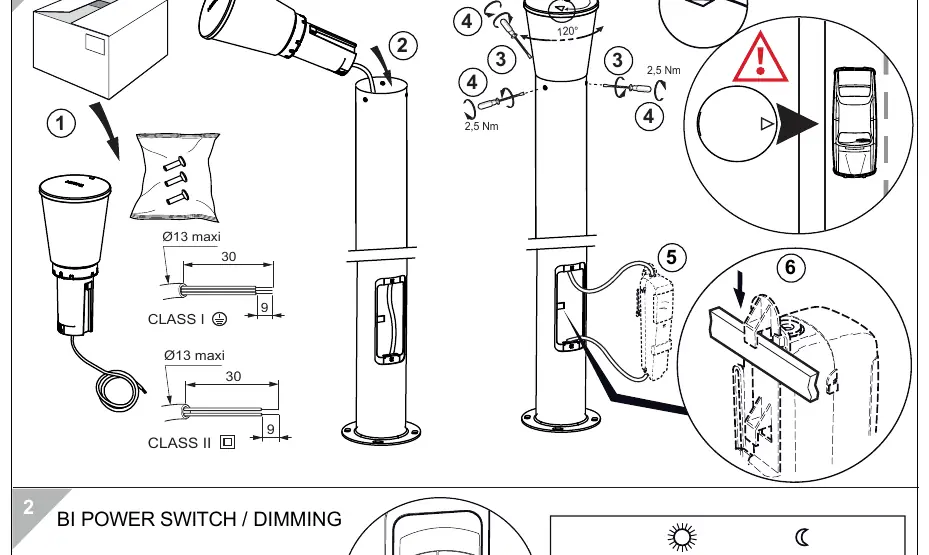

- Die Diagramme zeigen die schrittweise Montage der Leuchte.
- Beachten Sie die unterschiedlichen Anschlussvorgaben für Schutzklasse I und II.
- Die Drehmomentangabe für Schrauben beträgt 2,5 Nm.
Modellkompatibilität
- Die Leuchte ist für den Außenbereich geeignet (IP66).
- Nicht für den direkten Blickkontakt aus <2m Entfernung positionieren.
