Bedienungsanleitung für ACME COOLIE 186 Außenleuchte
Detaillierte Bedienungsanleitung für die ACME COOLIE 186 Außenleuchte. Erfahren Sie alles über Installation, DMX-Steuerung, Fehlerbehebung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die ACME COOLIE 186 wird über das integrierte Bedienfeld konfiguriert. Drücken Sie MENU, um in das Menü zu gelangen, und nutzen Sie UP/DOWN zur Navigation sowie ENTER zur Bestätigung. DMX-Einstellungen finden Sie unter 'DMX Settings'. S. 7, 9
Wichtigste Schritte
- Installation der Leuchte S. 4
- Reinigung der Linse S. 23
Erste Inbetriebnahme
- Vor der ersten Inbetriebnahme sicherstellen, dass keine Transportschäden vorliegen und das Gerät korrekt geerdet ist. S. 3
Probleme und Lösungen
LED Too Hot Off
Das Gerät schaltet sich bei 80°C automatisch ab. Lassen Sie es abkühlen.
S. 22Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| LED Tem. Error | Fehler am Temperatursensor. | Prüfen Sie die Temperaturplatine und deren Verkabelung. | S. 22 |
Wartung und Reset
- LED-Stunden zurücksetzen: Menü -> Information -> LED Use Hour -> LED Hours Reset -> Passwort 050 eingeben. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 100-240V~ 50/60Hz | Betriebsspannung | S. 5 |
| Leistungsaufnahme | 55W | Stromverbrauch | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4
- Technische Daten S. 5, 6

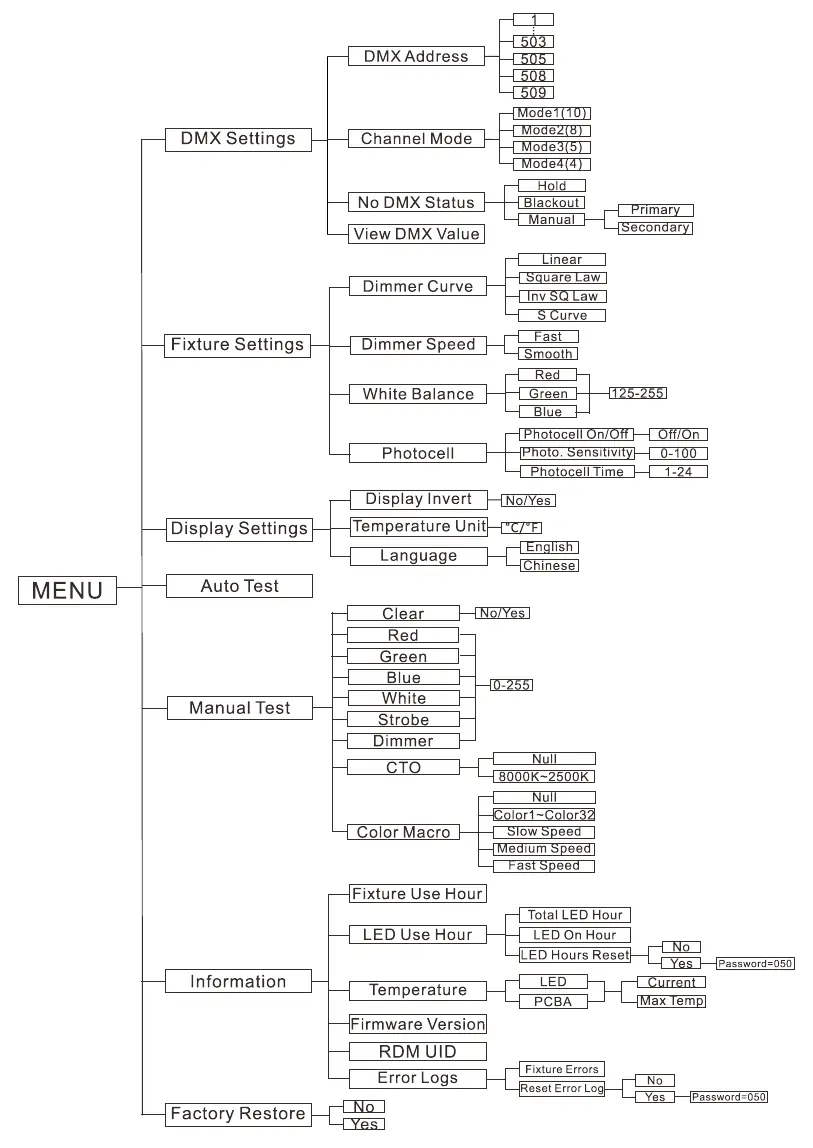

- Menüstruktur S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die ACME COOLIE 186 ist eine Außenleuchte, die für den professionellen Einsatz konzipiert wurde. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Das Gerät muss von qualifiziertem Personal installiert und betrieben werden. Achten Sie auf einen Mindestabstand von 50 cm zu angrenzenden Oberflächen, um eine ausreichende Belüftung zu gewährleisten. Das Gerät darf nicht in Wasser eingetaucht werden, ist jedoch für feuchte Standorte geeignet (IP66). Verwenden Sie bei der Montage immer eine Sicherheitskette.
Technische Daten
- Spannung: 100-240V~ 50/60Hz
- Leistungsaufnahme: 55W
- Leuchtmittel: 18x6W RGBW LED
- Schutzart: IP66
- Steuerung: DMX512, RDM, Primary/Secondary
- DMX-Kanäle: 10/8/5/4 Kanäle
Bedienfeld und Einstellungen

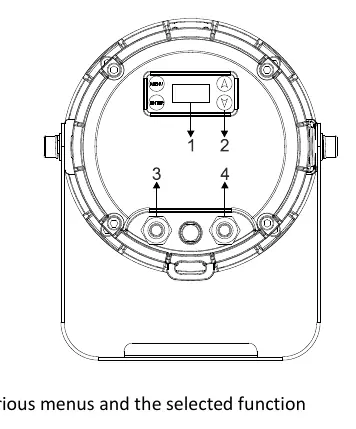

Die Konfiguration erfolgt über das Bedienfeld auf der Rückseite des Geräts. Nutzen Sie die Tasten MENU, UP, DOWN und ENTER, um durch die Menüs zu navigieren. Das Display sperrt sich bei Inaktivität automatisch; halten Sie die MENU-Taste gedrückt, um es zu entsperren.
DMX-Steuerung
Für die Steuerung über einen DMX-Controller verbinden Sie die Geräte in einer Daisy-Chain-Konfiguration. Das letzte Gerät in der Kette sollte mit einem Abschlusswiderstand (120 Ohm) terminiert werden. Die DMX-Adresse kann im Menü unter "DMX Settings" eingestellt werden. Das Gerät unterstützt verschiedene Kanalmodi (10, 8, 5, 4 Kanäle), die ebenfalls im Menü ausgewählt werden können.
Wartung und Reinigung
Um eine optimale Lichtleistung und Lebensdauer zu gewährleisten, muss die Leuchte regelmäßig gereinigt werden. Entfernen Sie Staub und Schmutzablagerungen. Verwenden Sie ein weiches, fusselfreies Tuch und ein geeignetes Glasreinigungsmittel. Verwenden Sie unter keinen Umständen Lösungsmittel. Die externe Linse sollte mindestens alle 20 Tage gereinigt werden.
Fehlerbehebung
Bei Betriebsproblemen prüfen Sie zunächst die Stromversorgung und die DMX-Verkabelung. Fehlercodes werden im Display angezeigt, bis das Problem behoben ist. Typische Fehler sind "LED Tem. Error" (Temperatursensor prüfen) oder "LED Too Hot Off" (Gerät schaltet bei 80°C zum Schutz ab).
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht (kein Licht, kein Lüfter)
Stromversorgung prüfen, Spannung messen und sicherstellen, dass die Betriebsanzeige leuchtet.
Keine Reaktion auf DMX-Controller
DMX-Kabel und Anschlüsse prüfen, DMX-Adresse korrekt einstellen und sicherstellen, dass keine Störungen durch Hochspannungskabel vorliegen.
Kanal funktioniert nicht korrekt
Möglicher Defekt am Schrittmotor oder Kabel zur Platine. Kontaktieren Sie den technischen Support.
Vor der Verwendung
- Auf Transportschäden prüfen.
- Mindestabstand von 50 cm zu Oberflächen einhalten.
- Erdung des gelb/grünen Leiters sicherstellen.
- Nicht an Dimmer-Packs anschließen.
- Sicherheitskette bei der Montage verwenden.
- Gehäuse nicht mit bloßen Händen berühren (Oberflächentemperatur bis 75°C).
Abbildungen und Diagramme

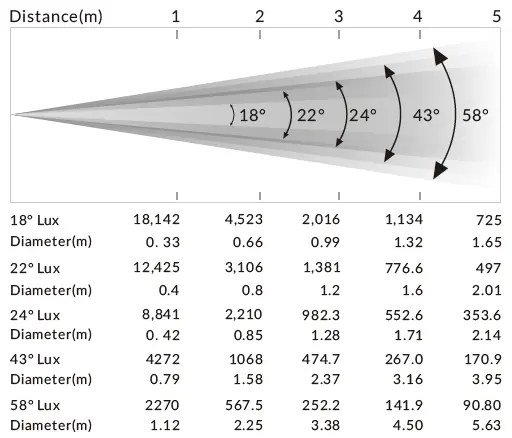

- Das Photometrische Diagramm zeigt die Lichtintensität (Lux) und den Durchmesser des Lichtkegels in Abhängigkeit von der Entfernung (1-5m) und dem Abstrahlwinkel.

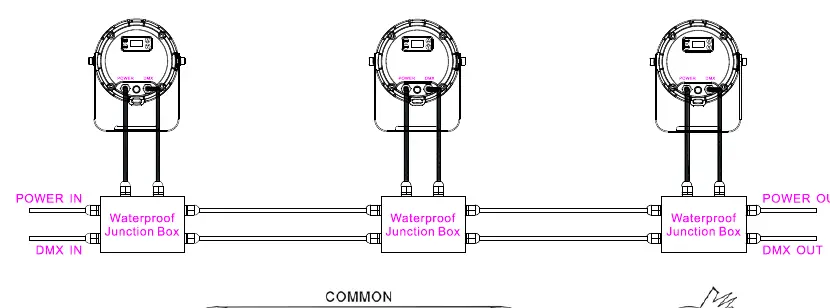

- Das DMX-Anschlussdiagramm zeigt die Daisy-Chain-Verkabelung und die Pin-Belegung der XLR-Stecker.
Modellkompatibilität
- Geeignet für den Außeneinsatz.
- Nicht an Dimmer-Packs anschließen.
- Firmware-Updates über DMX-Link möglich.
