Bedienungsanleitung Lindby 9949023 LED-Wandleuchte
Erfahren Sie, wie Sie die Lindby 9949023 LED-Wandleuchte für den Außenbereich sicher installieren und einstellen. Detaillierte Anleitung zur Montage, Sensor-Konfiguration und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Lindby 9949023 ist eine LED-Wandleuchte für den Außenbereich (IP65). Die Installation muss durch einen Fachmann erfolgen. Der Sensor hat einen Erfassungswinkel von 30°/150° und eine maximale Montagehöhe von 6m. S. 1, 2
Wichtigste Schritte
- Montage der Leuchte S. 2
- Elektrischer Anschluss S. 2
Probleme und Lösungen
Lichtquelle oder Betriebsgerät durch einen Fachmann austauschen lassen.
S. 3Wartung und Reset
- Austausch von LED oder Betriebsgerät nur durch Fachpersonal. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V ~ 50Hz | Betriebsspannung | S. 1 |
| Leistung | 18W | Leistungsaufnahme | S. 1 |
Wo es im PDF steht
- Technische Daten und Lieferumfang S. 1
- Montage und Sensor S. 2
- Wartungshinweise S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Lindby 9949023 LED-Wandleuchte. Das Produkt ist für den stationären Einsatz im Außenbereich konzipiert und verfügt über die Schutzart IP65 (staubdicht und Schutz gegen Strahlwasser). Die Installation muss zwingend durch einen Fachmann erfolgen.
Lieferumfang
- 1x Wandleuchte
- Montagematerial
- Montageanleitung
Montage und Installation

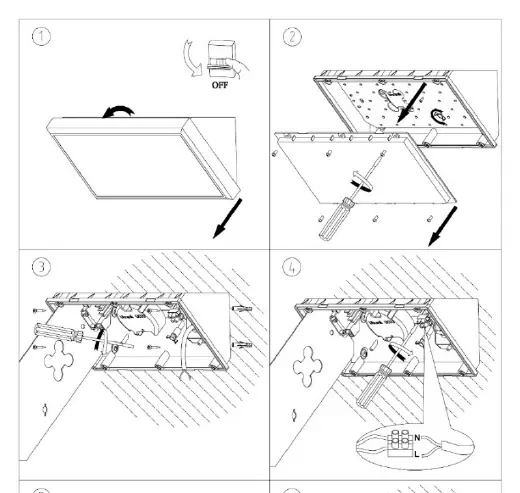

Die Montage erfolgt in sechs Schritten gemäß der beiliegenden Abbildung. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr unterbrochen ist. Die Leuchte ist für die Wandmontage im Außenbereich vorgesehen.
Sensor-Einstellungen
Der integrierte Sensor verfügt über folgende technische Spezifikationen:
- Erfassungswinkel: 30° / 150°
- Installationshöhe: maximal 6 Meter
Elektrischer Anschluss
Der Anschluss an das Stromnetz (230V ~ 50Hz) muss gemäß der Kennzeichnung erfolgen:
- L (Stromführender Leiter): Braunes oder schwarzes Kabel
- N (Neutralleiter): Blaues Kabel
Wartung und Austausch
Die in diesem Produkt enthaltene Lichtquelle (LED) sowie das Betriebsgerät sind nicht vom Endbenutzer, sondern ausschließlich durch einen Fachmann austauschbar. Versuchen Sie nicht, die Komponenten selbst zu öffnen oder zu reparieren.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Stromzufuhr korrekt angeschlossen ist (L und N) und ob die Sicherung eingeschaltet ist.
Überprüfen Sie die Montagehöhe (max. 6m) und ob Hindernisse den Erfassungsbereich (30°/150°) blockieren.
Vor der Verwendung
- Stromzufuhr vor der Installation vollständig unterbrechen.
- Montageort auf Eignung für Außenbereich prüfen (IP65).
- Sicherstellen, dass alle benötigten Montageteile vorhanden sind.
- Fachmann für die Installation hinzuziehen.
