Installationsanleitung für Thorn JULIE FLEX LED-Leuchte
Erfahren Sie, wie Sie die Thorn JULIE FLEX LED-Leuchte sicher installieren, anschließen und konfigurieren. Diese Anleitung enthält detaillierte Informationen zu verschiedenen Verkabelungsoptionen, Sensoreinstellungen und Montagehinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Thorn JULIE FLEX ist eine LED-Leuchte für verschiedene Montagearten. Die Installation muss durch einen qualifizierten Elektriker erfolgen. Die Leuchte wird in Halteklammern eingeklickt. S. 1, 8
Wichtigste Schritte
- Montage der Halteklammern und Einrasten der Leuchte S. 8
- Elektrischer Anschluss gemäß Schaltplan S. 3, 4, 5
Erste Inbetriebnahme
- Stromversorgung unterbrechen, Leuchte montieren, Kabel anschließen, Strom einschalten. S. 2, 8
Wartung und Reset
- Demontage erfolgt durch Lösen der Halteklammern mit einem Schraubendreher. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schutzart | IP65 / IK08 | Staubdicht, Strahlwassergeschützt, Stoßfest. | S. 1, 2 |
Wo es im PDF steht
- Produktbeschreibung S. 1, 2
- Installation und Verkabelung S. 3, 4, 5, 6
- Sensoreinstellungen S. 7
- Montage und Demontage S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Thorn JULIE FLEX LED-Leuchte ist für den professionellen Einsatz konzipiert. Die Installation, Inbetriebnahme und jegliche Modifikationen dürfen ausschließlich von autorisiertem Fachpersonal (qualifizierten Elektrikern) unter Einhaltung der nationalen Errichtungsvorschriften durchgeführt werden. Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden.
Produktbeschreibung und Varianten
Die JULIE FLEX Serie umfasst verschiedene Längen (600mm, 1200mm, 1500mm) und Ausführungen (Standard, QC, TW, MWS, DALI). Die Leuchten sind für den Innen- und Außenbereich geeignet (IP65, IK08). Die genauen technischen Daten wie Wattage und Lumen hängen vom spezifischen Modell ab.
Montage

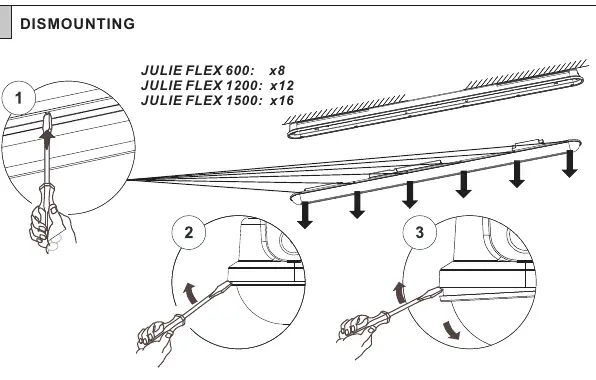

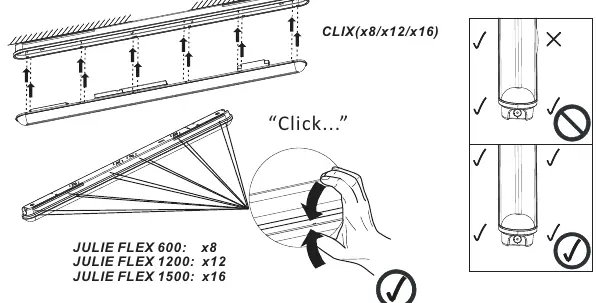

Die Montage erfolgt durch das Anbringen der Halteklammern an der Decke oder Wand. Die Leuchte wird anschließend in die Halteklammern eingeklickt (CLIX-System). Achten Sie darauf, dass die Leuchte fest sitzt. Für die Demontage wird ein Schraubendreher benötigt, um die Halteklammern vorsichtig zu lösen.
Verkabelungsoptionen
Die Leuchte unterstützt verschiedene Anschlussarten:

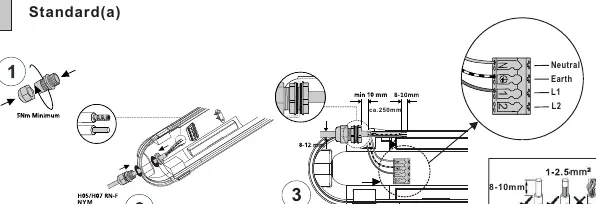

- Standard: Klassischer Anschluss an L1, L2, Neutralleiter und Erde.
- Quick Connect: Schnelle Steckverbindung für effiziente Installation.
- Through Wiring: Durchgangsverdrahtung für die Reihenschaltung mehrerer Leuchten (max. 25 Stück).
- DALI: Anschluss für digitale Lichtsteuerung.
- MWS (Mikrowellensensor): Anschluss mit Sensorsteuerung, inklusive Synchronisationsmöglichkeit (SYNC).
Verwenden Sie Kabel mit einem Querschnitt von 1-2,5mm². Achten Sie auf die korrekte Abisolierung (8-10mm) und die Einhaltung der Mindestbiegeradien.
Sensoreinstellungen (MWS)

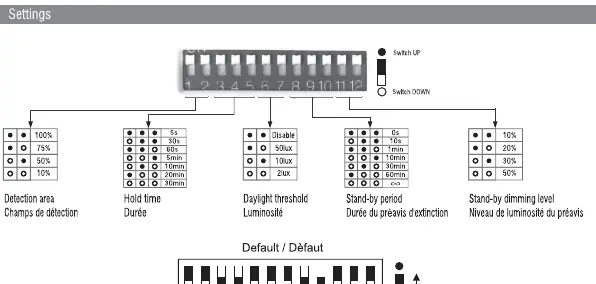

Bei Modellen mit Mikrowellensensor können verschiedene Parameter über DIP-Schalter konfiguriert werden:
- Erfassungsbereich (Detection area): 100%, 75%, 50%, 10%.
- Haltezeit (Hold time): 5s bis 30min.
- Tageslichtschwelle (Daylight threshold): Disable, 50lux, 10lux, 2lux.
- Stand-by-Zeit (Stand-by period): 0s bis unendlich.
- Stand-by-Dimmlevel: 10% bis 50%.
Sicherheitshinweise
Arbeiten Sie niemals unter Spannung. Das "Hot Plug-in" (Anschließen unter Spannung) ist nicht gestattet und kann zur Zerstörung der LED-Module sowie zum Verlust der Garantie führen. Die Lichtquelle darf nur vom Hersteller oder einem autorisierten Servicetechniker ausgetauscht werden.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht montieren
Prüfen Sie, ob die Halteklammern korrekt an der Montagefläche befestigt sind und die Leuchte hörbar in die CLIX-Halterungen einrastet.
Sensor schaltet nicht korrekt
Überprüfen Sie die DIP-Schalter-Einstellungen für den Erfassungsbereich und die Tageslichtschwelle gemäß der Tabelle in der Anleitung.
Leuchte flackert oder geht nicht an
Stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist und kein 'Hot Plug-in' stattgefunden hat, da dies die LED-Module beschädigen kann.
Vor der Verwendung
- Stromkreis spannungsfrei schalten
- Qualifizierten Elektriker für die Installation beauftragen
- Geeigneten Montageort auf Tragfähigkeit prüfen
- Kabelquerschnitt 1-2,5mm² verwenden
- Dichtungen für IP65-Schutz korrekt montieren
Abbildungen und Diagramme

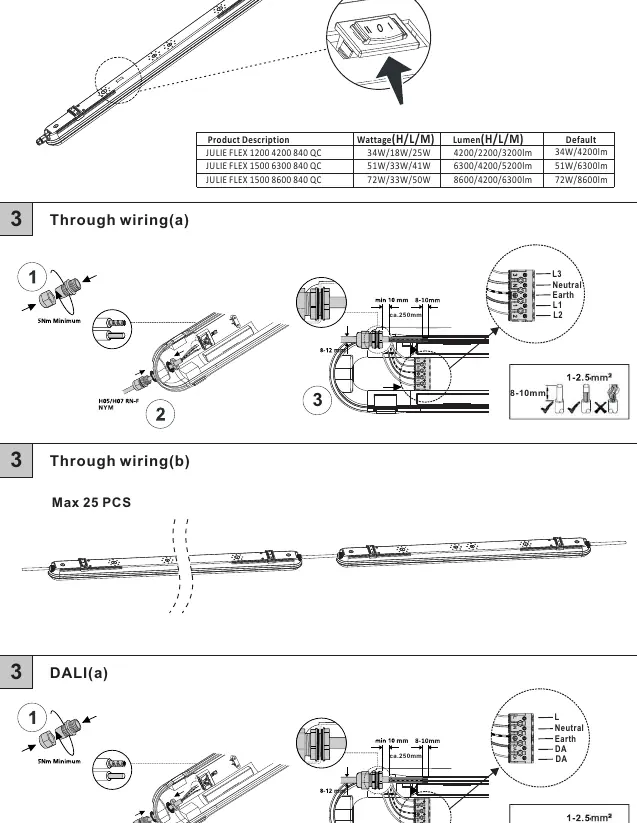

- Die Verkabelungsdiagramme zeigen die korrekte Belegung der Klemmen für Standard, DALI und MWS-Varianten.
- Das Diagramm für die Durchgangsverdrahtung zeigt die maximale Anzahl von 25 Leuchten in einer Reihe.
Modellkompatibilität
- Nur für den Innen- und Außenbereich gemäß IP65-Spezifikation.
- MWS-Modelle unterstützen Synchronisation (SYNC) für mehrere Leuchten.
