Bedienungsanleitung für Lightpro Atik R2 LED-Strahler

Vollständige Bedienungsanleitung für den Lightpro Atik R2 LED-Strahler. Erfahren Sie alles über die Installation, den Reflektorwechsel, die Dimmfunktion und die Wartung Ihres 12V-Außenbeleuchtungssystems.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Lightpro Atik R2 ist ein 12V LED-Strahler für den Außenbereich. Er verfügt über einen integrierten 6-Stufen-Dimmer an der Unterseite und einen austauschbaren Reflektor (60° oder 23°). S. 6, 7, 8, 9

Wichtigste Schritte

  • Reflektor wechseln S. 6, 7, 8, 9
  • Helligkeit dimmen S. 6, 7, 8, 9

Probleme und Lösungen

Dimmer nicht zugänglich

Strahler aus dem Erdrohr nehmen, um die Taste an der Unterseite zu drücken.

S. 6, 7, 8, 9

Wartung und Reset

  • Reinigung der Edelstahlteile alle 6 Monate mit Edelstahlreiniger. S. 11

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 9W Maximaler Verbrauch S. 6, 7, 8, 9
Schutzart IP67 Wasserdicht S. 6, 7, 8, 9

Wo es im PDF steht

  • Produktübersicht und Montage S. 2, 3, 4, 5
  • Technische Daten und Wartung S. 6, 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lieferumfang des Atik R2 Seite 2 Installationsschritte und Reflektorwechsel Seite 3 Anschluss an das System Seite 5

Wichtige Informationen aus der Anleitung

Der Lightpro Atik R2 ist ein LED-Strahler für den Außenbereich, der ausschließlich in Kombination mit dem Lightpro 12-Volt-System verwendet werden darf. Diese Anleitung beschreibt die Montage, die Anpassung des Lichtkegels durch Reflektorwechsel sowie die Nutzung der integrierten Dimmfunktion.

Produktbeschreibung

Der Atik R2 ist ein IP67-geschützter LED-Strahler. Er kann entweder mit dem mitgelieferten Erdrohr in den Boden gesteckt oder in einem festen Untergrund montiert werden. Das Gerät verfügt über einen eingebauten Dimmer mit 6 Stufen.

Montage

Option 1: Installation im Boden

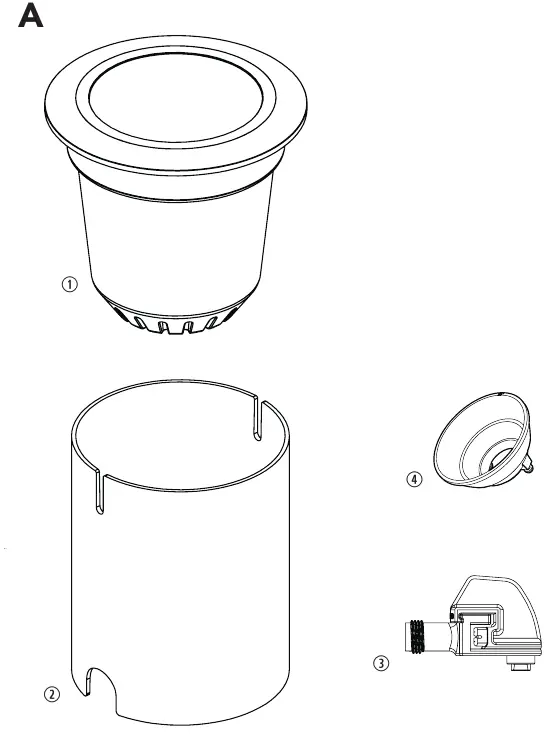

Lieferumfang des Atik R2
Lieferumfang des Atik R2

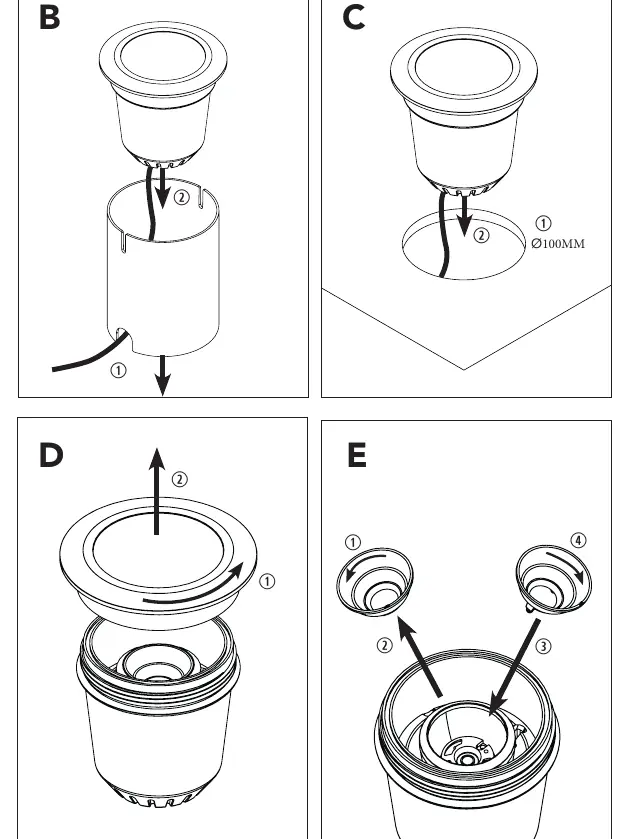

Installationsschritte und Reflektorwechsel
Installationsschritte und Reflektorwechsel

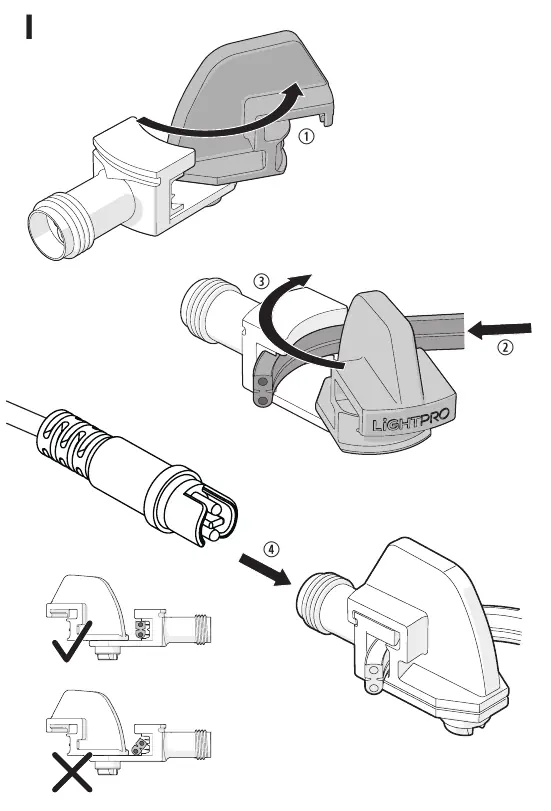

Anschluss an das System
Anschluss an das System
  • Platzieren Sie das Erdrohr im Boden.
  • Setzen Sie den Strahler in das Erdrohr ein.
  • Hinweis: Der Dimmer befindet sich an der Unterseite. Um ihn zu bedienen, muss der Strahler vorübergehend aus dem Erdrohr entnommen werden. Achten Sie auf ausreichend Kabellänge.

Option 2: Installation in einem festen Untergrund

  • Bohren Sie ein Loch mit einem Durchmesser von 100 mm.
  • Setzen Sie den Strahler direkt in das Loch ein (das Erdrohr wird hier nicht benötigt).

Lichtbündel ausrichten und Reflektor wechseln

Der Strahler wird mit einem vormontierten Reflektor (60° Abstrahlwinkel) geliefert. Ein alternativer Reflektor (23° Abstrahlwinkel) ist im Lieferumfang enthalten.

  • Lösen Sie den Abdeckring und nehmen Sie ihn ab.
  • Schrauben Sie den Reflektor ab und entfernen Sie ihn.
  • Setzen Sie den gewünschten Reflektor ein und schrauben Sie ihn fest.
  • Bringen Sie den Abdeckring wieder an.
  • Die Lichtquelle ist federgelagert; ziehen Sie den Halter nach oben, um die Position anzupassen.

Dimmerfunktion

Der Strahler besitzt einen eingebauten Dimmer, der die Lichtleistung in 6 Stufen regelt. Drücken Sie die Taste an der Unterseite des Geräts, um die gewünschte Helligkeit einzustellen.

Wartung

  • Schalten Sie das System vor Wartungsarbeiten immer aus, indem Sie den Transformator vom Stromnetz trennen.
  • Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen Tuch.
  • Verwenden Sie keine Hochdruckreiniger oder aggressive chemische Reinigungsmittel.
  • Edelstahlteile sollten alle 6 Monate mit einem speziellen Edelstahlreiniger gepflegt werden.
  • Stellen Sie sicher, dass das Produkt nicht dauerhaft eingegossen oder eingemauert wird, um den Zugang für Wartungsarbeiten zu gewährleisten.

Praktische Hilfe

Typische Probleme

Dimmer ist nicht erreichbar

Der Dimmer befindet sich an der Unterseite des Strahlers. Bei Bodenmontage muss der Strahler kurz aus dem Erdrohr genommen werden, um die Taste zu betätigen.

Reflektor muss gewechselt werden

Abdeckring abschrauben, Reflektor lösen, austauschen und wieder festschrauben.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile (Strahler, Erdrohr, Connector, Ersatzreflektor) vorhanden sind.
  • Stellen Sie sicher, dass ein Lightpro 12-Volt-System zur Stromversorgung bereitsteht.
  • Planen Sie die Kabelführung so, dass der Strahler für Wartungsarbeiten zugänglich bleibt.
  • Achten Sie bei der Montage auf eine korrekte Ausrichtung (Wasserablauföffnung muss nach unten zeigen).

Technische Daten in der Praxis

Schutzklasse IP67
Staubdicht und geschützt gegen zeitweiliges Untertauchen in Wasser.
Leistung (max.) 9W
Maximaler Stromverbrauch des Strahlers.
Abstrahlwinkel
Standard 60°, optional 23° durch Reflektorwechsel.

Abbildungen und Diagramme

  • Bild A: Lieferumfang (Strahler, Erdrohr, Connector, Reflektor).
  • Bild B/C: Installationsoptionen (Erdrohr vs. festes Bohrloch).
  • Bild D-G: Schritte zum Wechseln des Reflektors und Ausrichten des Lichtkegels.
  • Bild H: Bedienung des Dimmers.
  • Bild I: Anschluss an das Hauptkabel mittels Connector.

Modellkompatibilität

  • Nur für das Lightpro 12-Volt-System geeignet.
  • Nicht für den dauerhaften Einbau in Beton oder Mauerwerk geeignet (muss zugänglich bleiben).
