Bedienungsanleitung für Lightpro Polaris LED-Wandleuchte

Erfahren Sie, wie Sie die Lightpro Polaris LED-Wandleuchte installieren und sicher betreiben. Diese Anleitung enthält technische Daten, Montageschritte und Sicherheitshinweise für das 12V-System.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Lightpro Polaris ist eine 12V LED-Wandleuchte für den Außenbereich. Sie wird mit dem Lightpro-System verbunden und darf nicht direkt an das Stromnetz angeschlossen werden. S. 6, 7, 8, 9

Wichtigste Schritte

  • Montage der Rückwand S. 6, 7, 8, 9
  • Anschluss an das System S. 5

Probleme und Lösungen

Leuchte funktioniert nicht

Verbindung zum Transformator und Hauptkabel prüfen.

S. 10, 11

Wartung und Reset

  • Regelmäßige Reinigung mit einem weichen, sauberen Tuch. Keine Hochdruckreiniger verwenden. S. 10, 11

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 6W Maximaler Stromverbrauch S. 6, 7, 8, 9
Lichtstrom 500 lm Helligkeit S. 6, 7, 8, 9

Wo es im PDF steht

  • Montageanleitung S. 2, 3, 4
  • Technische Daten und Sicherheit S. 6, 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lieferumfang der Lightpro Polaris Seite 2 Demontage der Leuchte Seite 2 Kabeldurchführung Seite 3 Wandmontage Seite 4 Systemanschluss Seite 5

Wichtige Informationen aus der Anleitung

Die Lightpro Polaris ist eine LED-Wandleuchte für den Außenbereich, die ausschließlich mit dem 12-Volt-System von Lightpro betrieben werden darf. Sie ist nicht für den direkten Anschluss an das Stromnetz geeignet. Achten Sie bei der Installation auf die Schutzklasse IP44 und die Umgebungstemperatur von -20 °C bis 50 °C.

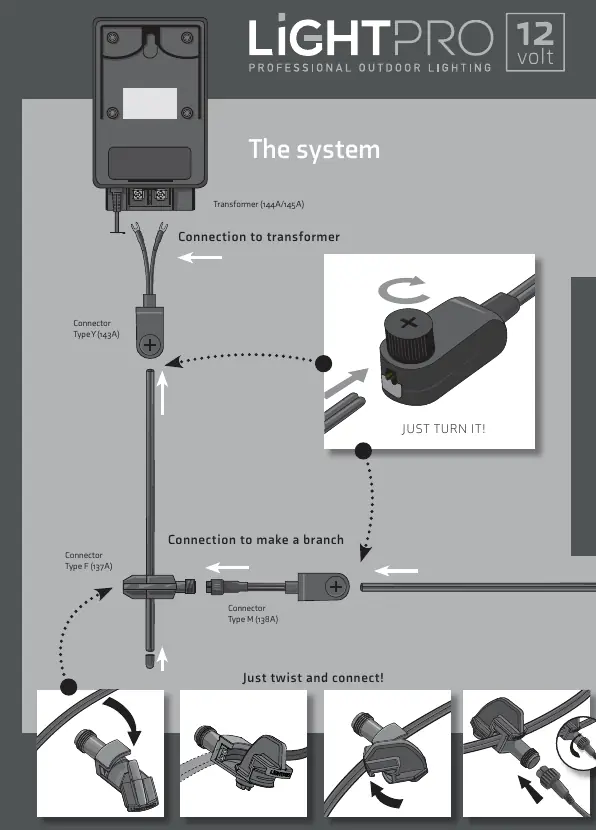

Systemanschluss
Systemanschluss

Produktbeschreibung

Die Leuchte ist für die Montage auf festen Untergründen konzipiert. Sie besteht aus einem robusten Gehäuse und ist für den dauerhaften Außeneinsatz ausgelegt. Jede eigenmächtige Veränderung am Produkt kann die Sicherheit und Garantie beeinträchtigen.

Technische Daten

  • Leuchtmittel: LED 6W AC/DC 12V
  • Lichtstrom: 500 lm
  • Farbtemperatur: 3.000K
  • Schutzart: IP44
  • Lebensdauer: 25.000 Stunden
  • Abmessungen: 35 x 145 mm

Lieferumfang

Lieferumfang der Lightpro Polaris
Lieferumfang der Lightpro Polaris
  • 1x Leuchte Polaris
  • Schrauben
  • Dübel
  • Lightpro Konnektor

Montage

Demontage der Leuchte
Demontage der Leuchte
Kabeldurchführung
Kabeldurchführung
Wandmontage
Wandmontage
  1. Demontage: Schrauben Sie die Kappe von der Rückwand ab und entfernen Sie diese.
  2. Kabelvorbereitung: Falls das Kabel durch die Wand geführt werden soll, bohren Sie ein Loch mit 10 mm Durchmesser.
  3. Kabelanschluss: Öffnen Sie den Verbindungsstecker, führen Sie das Kabel durch das Loch und verbinden Sie den Stecker wieder.
  4. Befestigung: Montieren Sie die Rückwand mit den mitgelieferten Schrauben und Dübeln an der Wand.
  5. Abschluss: Setzen Sie die Kappe wieder auf die Rückwand und drehen Sie diese fest.

Sicherheit und Wartung

Installieren Sie das Produkt so, dass es für Wartungsarbeiten zugänglich bleibt. Schalten Sie das System vor Wartungsarbeiten immer aus, indem Sie den Transformator vom Stromnetz trennen. Reinigen Sie die Leuchte regelmäßig mit einem weichen, sauberen Tuch. Verwenden Sie keine Hochdruckreiniger oder aggressiven chemischen Reinigungsmittel, da diese das Produkt dauerhaft beschädigen können.

Praktische Hilfe

Typische Probleme

Leuchte leuchtet nicht

Überprüfen Sie die Verbindung zum 12V-Hauptkabel und den Transformator. Stellen Sie sicher, dass der Stecker korrekt sitzt.

Kabelverlegung durch die Wand

Bohren Sie ein Loch mit 10 mm Durchmesser. Führen Sie das Kabel hindurch und verbinden Sie den Stecker erst nach der Durchführung.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit (Leuchte, Schrauben, Dübel, Konnektor).
  • Stellen Sie sicher, dass ein 12V-Transformator von Lightpro vorhanden ist.
  • Wählen Sie einen Montageort, der für Wartungsarbeiten zugänglich bleibt.
  • Prüfen Sie, ob die Umgebungstemperatur zwischen -20 °C und 50 °C liegt.

Technische Daten in der Praxis

Nicht austauschbar
Das LED-Leuchtmittel ist fest verbaut und kann nicht gewechselt werden.

Abbildungen und Diagramme

  • Bild A: Übersicht der mitgelieferten Teile.

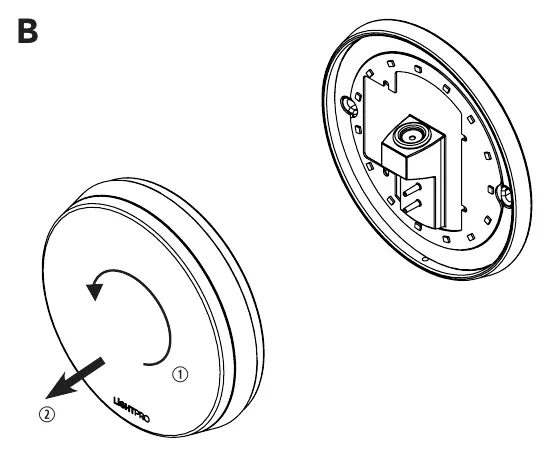

  • Bild B: Anleitung zum Öffnen des Gehäuses.
  • Bild C: Anleitung zur Kabeldurchführung durch eine Wand.

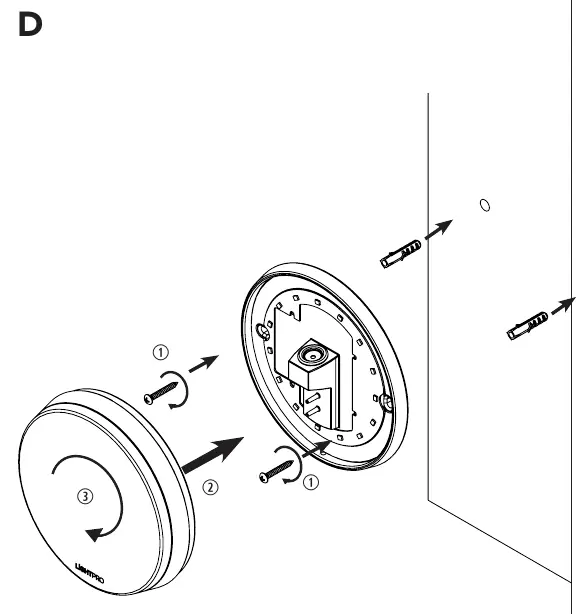

  • Bild D: Anleitung zur Wandmontage der Rückplatte.

Modellkompatibilität

  • Nur mit dem Lightpro 12-Volt-System kompatibel.
  • Nicht dimmbar.
