Montageanleitung für Thorn Contrast 3 12L LED-Strahler
Diese Montageanleitung enthält alle notwendigen Schritte für die Installation und den Anschluss des Thorn Contrast 3 12L LED-Strahlers, einschließlich der verschiedenen Versionen wie DALI, Bluetooth und DMX.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Anschluss des Thorn Contrast 3 12L LED-Strahlers. Das Dokument deckt verschiedene Produktvarianten ab, darunter HFX DALI, W SWD (manuelle Dimmung), BC Wireless Bluetooth und RGBW RDMX. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Fachpersonal erfolgen darf und die Stromversorgung vor allen Arbeiten unterbrochen werden muss.
Installation und Montage
Die Montage erfolgt in mehreren Schritten:
- Öffnen Sie das Gehäuse durch Lösen der Schrauben.
- Führen Sie das Kabel (H07 RNF 2x1,5mm²) durch die Kabelverschraubung.
- Stellen Sie sicher, dass die Kabelverschraubung fest angezogen ist (6 Nm), um die IP66-Schutzart zu gewährleisten.
- Schließen Sie die Kabel gemäß dem spezifischen Schaltplan für Ihre Version an.
- Achten Sie darauf, dass die interne Verkabelung nicht verdreht ist.
- Schließen Sie das Gehäuse wieder fest.
Anschlussvarianten
Je nach Modell variiert der Anschluss:

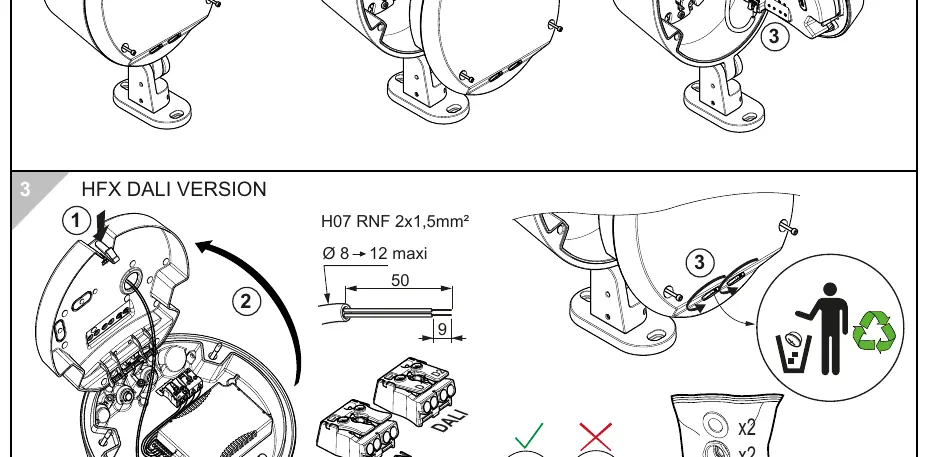

- HFX DALI: Anschluss an DALI-Steuerleitungen (D1, D2).
- W SWD: Manuelle Dimmung über Tastersteuerung.

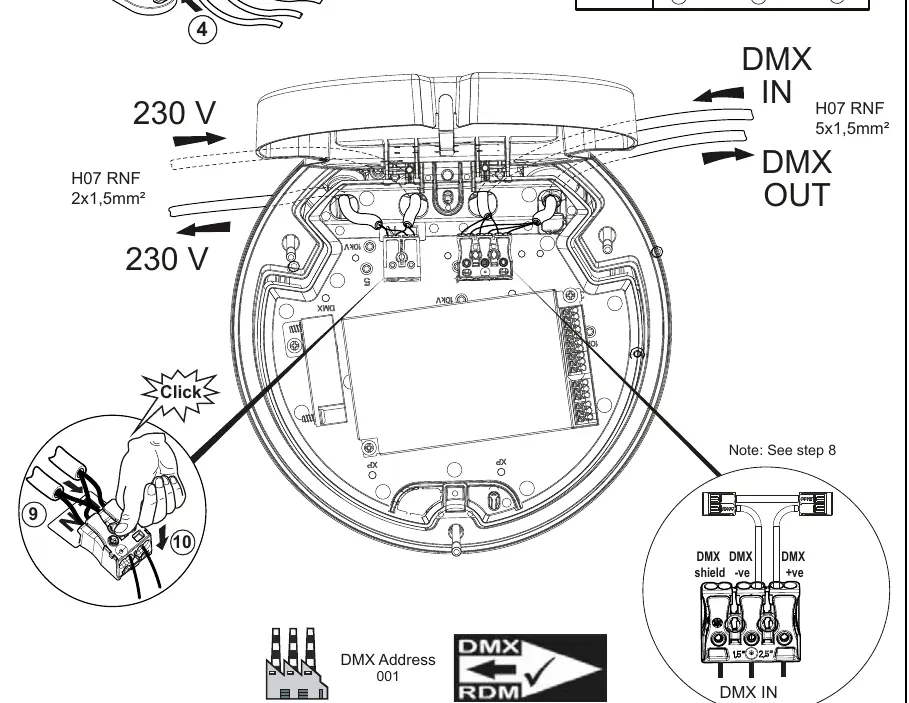

- RGBW RDMX: Anschluss an DMX-Steuerleitungen (DMX IN/OUT).

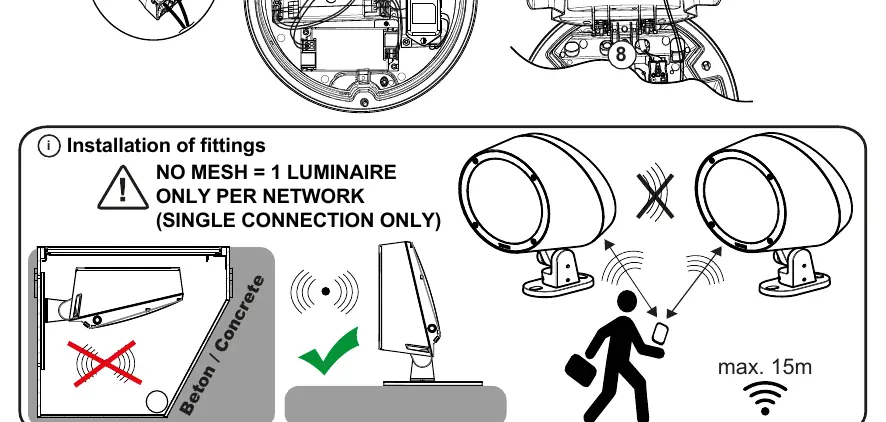

Bluetooth-Steuerung (BC Wireless)
Für die Bluetooth-Version ist keine Mesh-Kommunikation zwischen den Leuchten möglich. Es handelt sich um eine reine 1-zu-1-Verbindung. Die Konfiguration erfolgt über die Tridonic-App. In den Steuerungsoptionen der App muss die Einstellung "Letzter Zustand merken" (Remember last state) gewählt werden.
Sicherheitshinweise
Der Strahler entspricht der Schutzklasse II und der Schutzart IP66 (staubdicht und Schutz gegen starkes Strahlwasser) sowie IK08 (Stoßfestigkeit). Bei Leuchten der Schutzklasse I ist eine Erdung zwingend erforderlich. Jede Modifikation an der Leuchte ist untersagt. Achten Sie auf die Einhaltung der Mindestabstände zu beleuchteten Objekten.

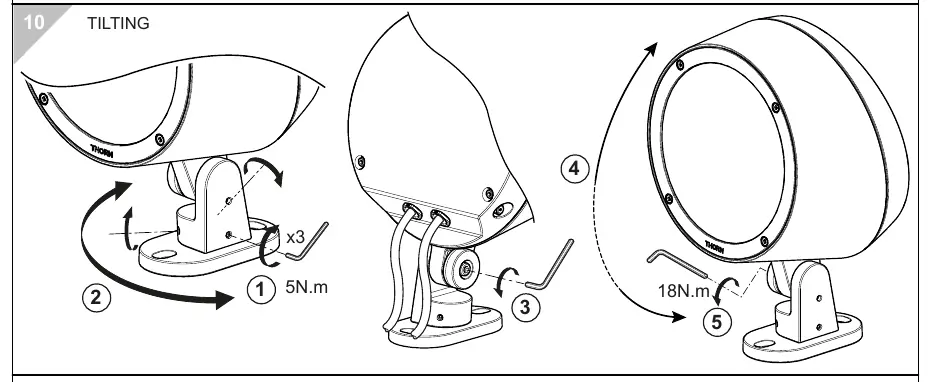

Neigungseinstellung (Tilting)
Die Neigung des Strahlers kann angepasst werden. Lösen Sie dazu die entsprechenden Schrauben, stellen Sie den gewünschten Winkel ein und ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment (18 Nm) wieder fest.
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung funktioniert nicht
Stellen Sie sicher, dass keine Mesh-Kommunikation versucht wird. Es ist nur eine 1-zu-1-Verbindung möglich. Prüfen Sie die App-Einstellungen.
DALI-Steuerung reagiert nicht
Überprüfen Sie die korrekte Polung der DALI-Steuerleitungen (D1, D2) und stellen Sie sicher, dass keine DALI-Spannung an den falschen Klemmen anliegt.
Kabelverschraubung ist undicht
Stellen Sie sicher, dass die Verschraubung mit 6 Nm angezogen wurde und der Kabeldurchmesser (8-12 mm) korrekt ist.
Vor der Verwendung
- Spannungsfreiheit der Zuleitung sicherstellen.
- Kabeltyp H07 RNF 2x1,5mm² verwenden.
- Prüfen, ob die Leuchte Schutzklasse I (Erdung erforderlich) oder II ist.
- Kabeldurchmesser für die Verschraubung prüfen (8-12 mm).
- Drehmomentschlüssel für die Montage bereitstellen (6 Nm für Verschraubung, 18 Nm für Neigung).
Technische Daten in der Praxis
- Schutzklasse II
- Schutz durch doppelte oder verstärkte Isolierung; kein Schutzleiteranschluss erforderlich.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die korrekte Belegung der Klemmen für DALI, DMX und manuelle Dimmung.
- Die Abbildungen zur Kabelverschraubung zeigen die korrekte Reihenfolge der Dichtungsringe je nach Kabeldurchmesser.
Modellkompatibilität
- Bluetooth-Version unterstützt kein Mesh-Netzwerk.
- DMX-Version unterstützt Daisy-Chain-Verkabelung (max. 32 Leuchten, max. 200m).
