Diese Anleitung gilt für die Thorn Bollard Pollerleuchten in den Ausführungen Wide, Slim MPL und Slim MGR. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal oder den Hersteller erfolgen, da unsachgemäße Eingriffe zu Stromschlaggefahr führen können. Beachten Sie unbedingt die angegebenen Drehmomente und die Anforderungen an die Bodenbeschaffenheit.
Technische Daten
- Schutzart: IP66 (staubdicht und Schutz gegen starkes Strahlwasser)
- Stoßfestigkeit: IK10
- Anzugsdrehmoment: 2,5 Nm für alle Schraubverbindungen
- Modellvarianten: Wide, Slim MPL, Slim MGR
Installation und Montage

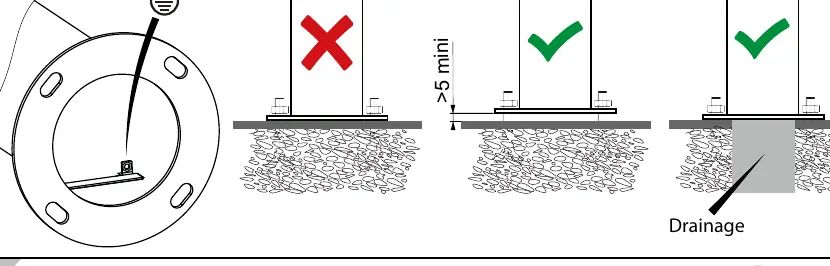

Für eine dauerhafte Installation ist eine korrekte Bodenbefestigung entscheidend:
- Stellen Sie sicher, dass eine ausreichende Drainage vorhanden ist, um Staunässe am Leuchtenfuß zu vermeiden.
- Verwenden Sie geeignetes Befestigungsmaterial für den Untergrund.
- Ziehen Sie alle Schrauben mit einem Drehmoment von 2,5 Nm fest.
Elektrischer Anschluss

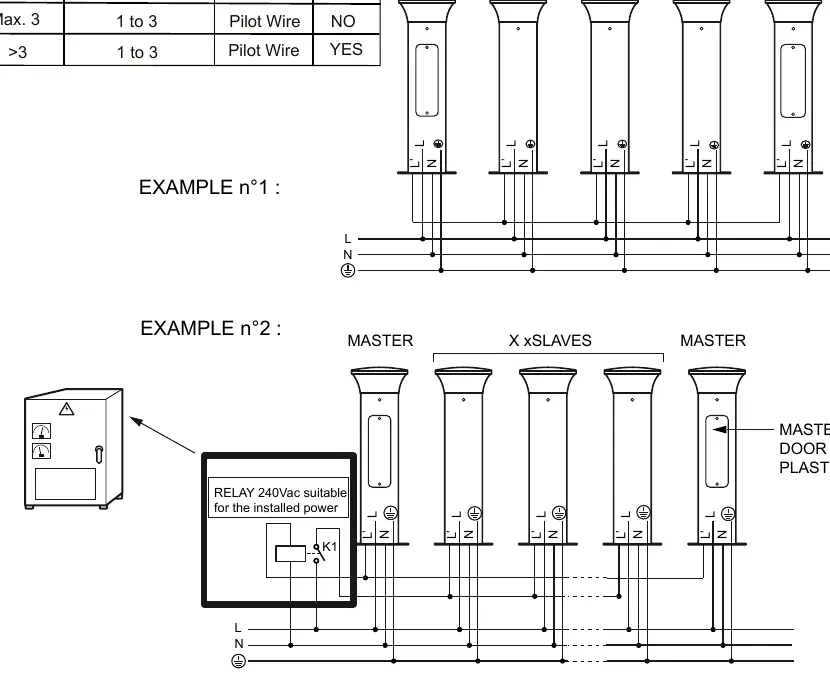

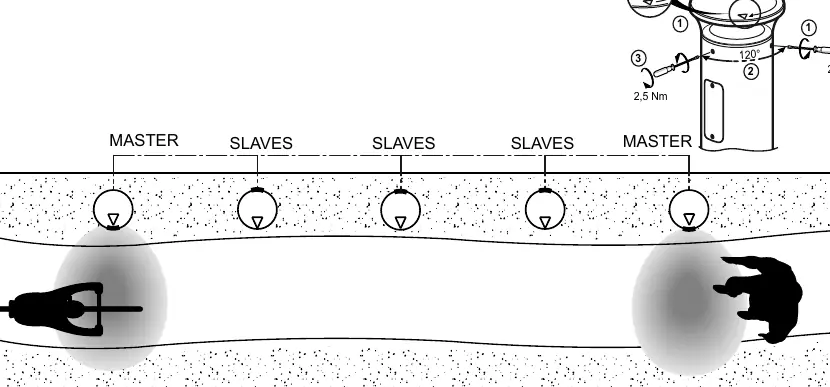

Die Leuchten unterstützen Master/Slave-Konfigurationen:
- Master/Slave-System: Es können mehrere Leuchten (Slaves) mit einer Master-Leuchte verbunden werden.
- Verkabelung: Achten Sie auf die korrekte Pilotleitung-Verkabelung gemäß den Schaltplänen.
- Relais: Bei mehr als 3 Leuchten ist ein Relais erforderlich.

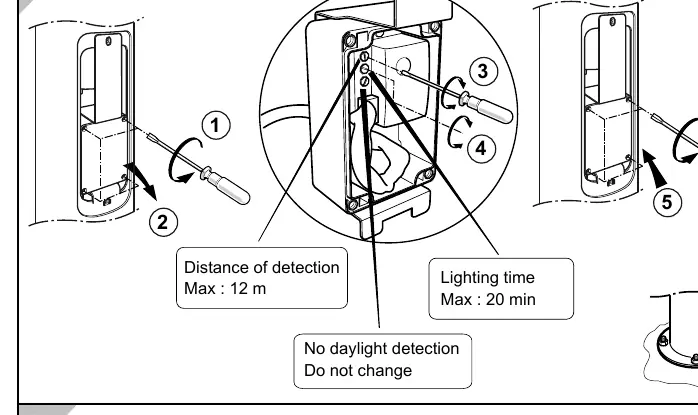

Sensor-Einstellungen (MAS-Modelle)
Für Modelle mit Sensor (MAS) gelten folgende Werkseinstellungen, die nicht verändert werden sollten:
- Erfassungsbereich: Max. 12 m
- Leuchtdauer: Max. 20 min
- Tageslichtsensor: Keine Tageslichterkennung aktiv
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Master/Slave-Verkabelung und stellen Sie sicher, dass die Pilotleitung korrekt angeschlossen ist.
Stellen Sie sicher, dass die Werkseinstellungen (Max 12m Reichweite, 20min Leuchtdauer) nicht verändert wurden.
Vor der Verwendung
- Prüfen Sie, ob der Untergrund für die Montage geeignet ist.
- Sorgen Sie für eine ausreichende Drainage am Montageort.
- Stellen Sie sicher, dass ein Drehmomentschlüssel auf 2,5 Nm eingestellt ist.
- Prüfen Sie, ob das Modell Class I oder Class II entspricht.
- Stellen Sie sicher, dass die Stromversorgung während der Installation unterbrochen ist.
