Installationsanleitung für Solarleuchte SOLTECH MORAGA 18W

Erfahren Sie, wie Sie die SOLTECH MORAGA 18W Solarleuchte installieren, konfigurieren und warten. Diese Anleitung enthält Schritte zur Mastmontage, Batteriewartung, Fernbedienungsmodi und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die SOLTECH MORAGA 18W ist eine solarbetriebene Außenleuchte. Die Installation erfordert die Montage am Mast, die Ausrichtung des Solarpanels nach Süden und die Konfiguration der Beleuchtungsmodi per Fernbedienung. S. 1, 7, 8, 9

Wichtigste Schritte

Batterie alle 3 Monate bei Lagerung aufladen. S. 4, 6
Solarpanel während der Installation abdecken. S. 4

Erste Inbetriebnahme

Batterie vor der Installation vollständig aufladen. S. 7

Probleme und Lösungen

Batterie lädt nicht

Prüfen Sie die Umgebungstemperatur (muss zwischen -30°C und 60°C liegen) und ob das Solarpanel Sonnenlicht erhält.

S. 6

Wartung und Reset

Batterie alle 3 Monate aufladen. S. 6

Technische Daten

Parameter	Wert	Hinweis	Seiten
Solarpanel	42W	Leistung des Solarpanels	S. 4
Betriebsdauer	12-14 Stunden	Leuchtdauer bei voller Leistung	S. 6

Wo es im PDF steht

Installation S. 8, 9
Fernbedienung S. 10, 11, 12, 13

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 5

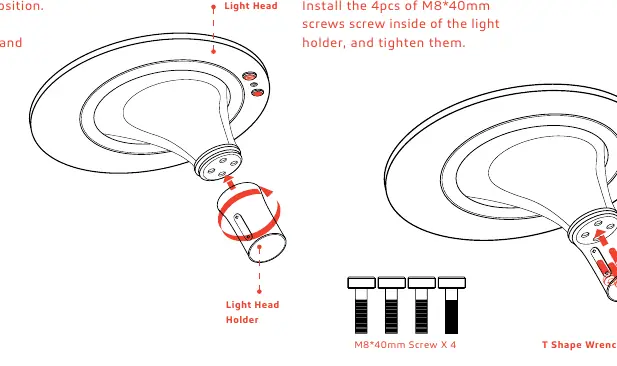

Montage des Leuchtenkopfes (Schritte 01-02)

Seite 8

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

Die SOLTECH MORAGA 18W ist eine solarbetriebene LED-Leuchte für den Außenbereich. Für einen optimalen Betrieb ist eine durchschnittliche Sonneneinstrahlung von mindestens 3,5 Stunden pro Tag erforderlich. Das Solarpanel sollte auf der Nordhalbkugel nach Süden ausgerichtet werden. Um eine Tiefentladung der Batterie während der Lagerung zu vermeiden, muss diese alle 3 Monate vollständig aufgeladen werden.

Installation

Die Installation erfolgt in vier Hauptschritten:

Vorbereitung: Stellen Sie sicher, dass das Fundament und der Mast stabil genug sind. Decken Sie das Solarpanel während der Installation mit einem undurchsichtigen Material ab, um Stromschläge zu vermeiden, da bei Lichteinfall Spannung an den Anschlüssen anliegt.
Montage des Leuchtenkopfes: Verbinden Sie den Leuchtenkopf mit der Halterung und drehen Sie ihn in die richtige Position. Achten Sie darauf, dass keine Lücke zwischen Kopf und Halterung besteht.
Befestigung: Setzen Sie die vier M8*40mm Schrauben in die Halterung ein und ziehen Sie diese mit dem T-förmigen Schraubenschlüssel fest.

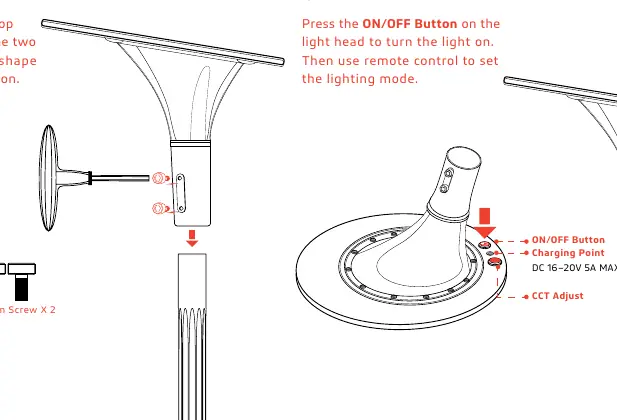

Mastmontage: Setzen Sie den Leuchtenkopf auf den Mast und sichern Sie ihn mit den zwei M8*16mm Schrauben.

Fernbedienung und Betriebsmodi

Die Leuchte wird über eine Fernbedienung gesteuert. Die Reichweite beträgt tagsüber ca. 16 Fuß (ca. 4,9 m) und nachts ca. 33 Fuß (ca. 10 m). Verfügbare Modi umfassen:

Bewegungssensor-Modi: Verschiedene Einstellungen (z. B. 40% oder 20% Grundhelligkeit, die bei Bewegung auf 100% oder 80% ansteigt).
Konstant-Modi: Dauerhafte Beleuchtung mit 100%, 70% oder 40% Helligkeit von Dämmerung bis Morgengrauen.
Timer-Modi: Zusätzliche Einstellungen für 4 oder 8 Stunden Betriebsdauer.
Night Owl / Early Bird Modi: Adaptive Helligkeitssteuerung basierend auf dem natürlichen Lichtverlauf.

Batteriewartung

Die Batterie benötigt ca. 7,5 Stunden für eine vollständige Ladung und bietet eine Betriebsdauer von 12–14 Stunden bei voller Leistung. Der Ladevorgang stoppt automatisch bei Umgebungstemperaturen unter -30°C oder über 60°C (140°F).

Praktische Hilfe

Typische Probleme

Licht schaltet sich nicht ein

Stellen Sie sicher, dass das Solarpanel Sonnenlicht erhält und die Batterie geladen ist. Prüfen Sie, ob das Gerät über die Fernbedienung ausgeschaltet wurde.

Batterie entlädt sich bei Lagerung

Laden Sie die Batterie alle 3 Monate mit dem dedizierten Ladegerät vollständig auf.

Vor der Verwendung

Stellen Sie sicher, dass der Mast und das Fundament stabil sind.
Laden Sie die Batterie vor der Installation vollständig auf.
Decken Sie das Solarpanel während der Montage ab, um Stromschläge zu vermeiden.
Richten Sie das Solarpanel nach Süden aus (auf der Nordhalbkugel).
Vermeiden Sie schattige Installationsorte.

Technische Daten in der Praxis

Betriebsdauer: 12–14 Stunden bei voller Leistung.
Betriebstemperatur: Ladevorgang stoppt unter -30°C oder über 60°C.

Abbildungen und Diagramme

Die Anleitung enthält detaillierte Zeichnungen zur Mastmontage (Schritte 01-04).

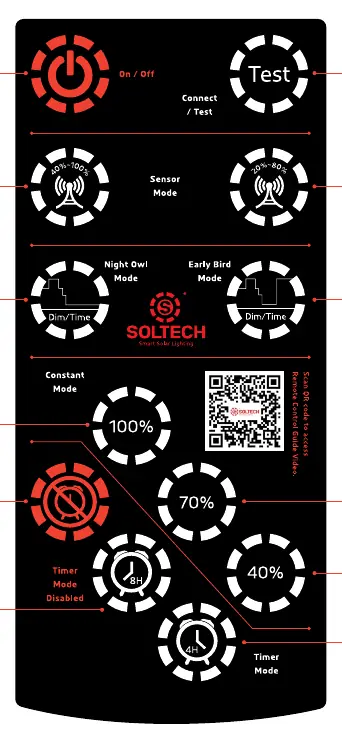

Ein Diagramm der Fernbedienung zeigt die Zuordnung der Tasten zu den verschiedenen Beleuchtungsmodi.

Modellkompatibilität

Nur für den Außenbereich geeignet.
Nicht in unbelüfteten Bereichen installieren.
