Bedienungsanleitung für Artika Valor Square LED-Wandleuchte
Detaillierte Installationsanleitung für die Artika Valor Square LED-Wandleuchte. Erfahren Sie alles über die Montage, den elektrischen Anschluss, die wetterfeste Versiegelung und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Artika Valor Square LED-Wandleuchte wird durch Montage einer Halterung an der Anschlussdose, den Anschluss der drei Stromkabel (L, N, Erdung) und die anschließende wetterfeste Versiegelung (unter Aussparung der Unterseite) installiert. S. 3, 6, 7, 9
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 4
- Versiegelung anbringen (Unterseite offen lassen) S. 9
Probleme und Lösungen
Wasserinfiltration
Unterseite der Leuchte unversiegelt lassen für Drainage.
S. 9Wo es im PDF steht
- Lieferumfang S. 2
- Installationsschritte S. 3, 6, 7, 8
- Versiegelung S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Artika Valor Square LED-Wandleuchte. Es wird dringend empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, um die Einhaltung lokaler Bauvorschriften zu gewährleisten. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden.

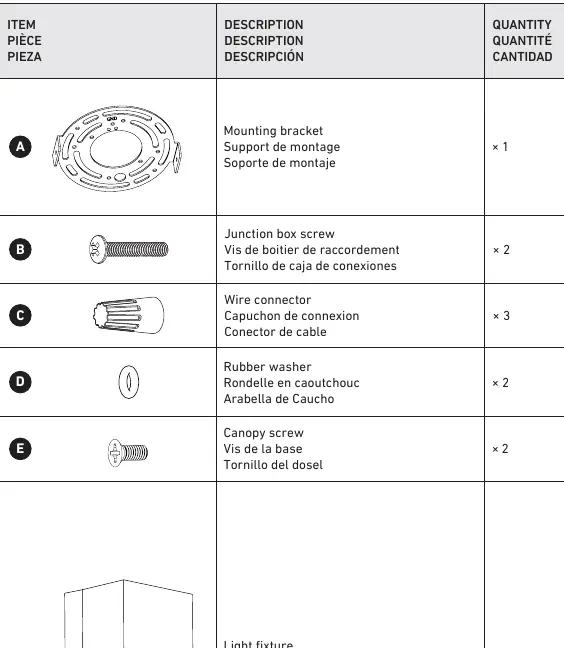

Lieferumfang
- A: Montagehalterung (x1)
- B: Schrauben für Anschlussdose (x2)
- C: Kabelverbinder (x3)
- D: Gummiunterlegscheiben (x2)
- E: Schrauben für die Abdeckung (x2)
- F: Leuchte (x1)
Installation
Vorbereitung
Planen Sie die gewünschte Höhe der Leuchte. Der empfohlene Mindestabstand beträgt 120 cm (48 Zoll) über dem Boden oder einer Oberfläche.

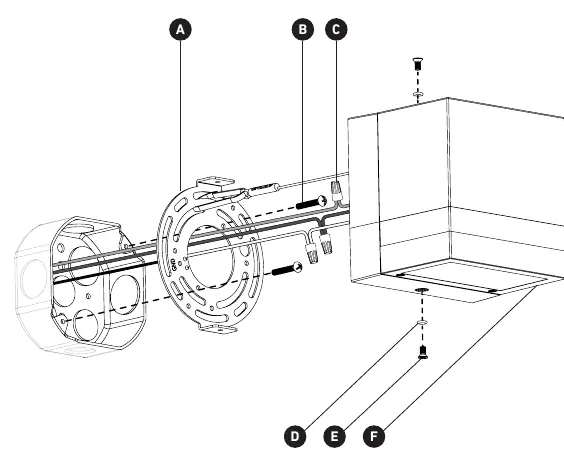

Schritt 1: Montagehalterung
Befestigen Sie die Montagehalterung (A) mit den Schrauben (B) an der elektrischen Anschlussdose.

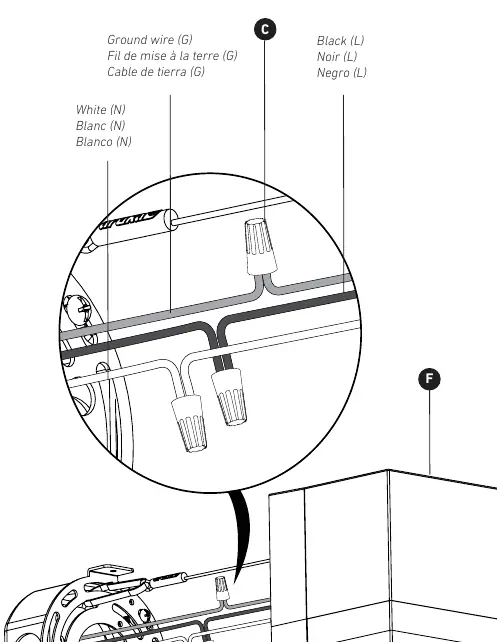

Schritt 2: Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den Hausleitungen unter Verwendung der Kabelverbinder (C):
- Schwarzes Kabel (L) an das stromführende Kabel.
- Weißes Kabel (N) an das neutrale Kabel.
- Erdungskabel (G) an das Erdungskabel der Hausinstallation.
Schritt 3: Leuchte befestigen
Setzen Sie die Leuchte (F) auf die Montagehalterung und sichern Sie diese mit den Schrauben (E) und den Gummiunterlegscheiben (D).

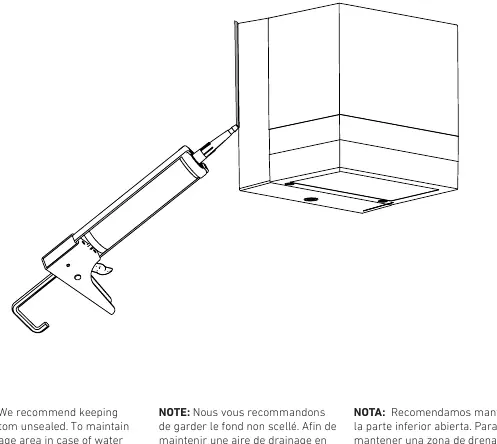

Schritt 4: Versiegelung
Tragen Sie Dichtmittel (Silikon) um die Leuchte auf, um sie wetterfest zu machen. Wichtiger Hinweis: Lassen Sie die Unterseite der Leuchte unversiegelt, um einen Wasserabfluss bei eventueller Feuchtigkeitsbildung zu ermöglichen.
Sicherheit und Wartung
Schalten Sie vor jeder Wartung oder Reinigung die Stromzufuhr ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel, da diese die Oberfläche beschädigen können.
Herstellerinformationen
Artika For Living Inc.
Praktische Hilfe
Typische Probleme
Wasser dringt in die Leuchte ein
Stellen Sie sicher, dass die Unterseite der Leuchte nicht versiegelt ist, damit Wasser ablaufen kann.
Unsichere Installation
Lassen Sie das Produkt von einem zertifizierten Elektriker installieren, falls Sie unsicher sind.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Schraubendreher bereithalten
- Dichtmittel (Silikon) für die Außenmontage bereithalten
- Mindestabstand von 120 cm zur Montagefläche prüfen
Technische Daten in der Praxis
- Mindestabstand
- 120 cm (48 Zoll) über dem Boden oder einer Oberfläche für korrekte Montage.
Abbildungen und Diagramme
- Die Montagehalterung wird direkt an die Anschlussdose geschraubt.
- Die Verkabelung erfolgt über Standard-Kabelverbinder (L, N, Erdung).
- Die Versiegelung sollte nur an den Seiten und oben erfolgen, nicht unten.
Modellkompatibilität
- Nur für den Innen- und Außenbereich geeignet.
- Nur für den privaten Gebrauch (Residential use only).
