Montageanleitung für Terma MKP/MKS Wandhalterung
Diese Montageanleitung erklärt Schritt für Schritt die Installation der Terma MKP/MKS Wandhalterung für Heizkörper. Erfahren Sie, wie Sie die Halterungen korrekt anbringen, bohren und den Heizkörper sicher montieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die fachgerechte Installation der Terma MKP/MKS Wandhalterung. Sie ist für die Montage von Heizkörpern vorgesehen und gilt sowohl für Wasser- als auch für Wasser-Elektro-Versionen. Bitte stellen Sie sicher, dass die Wandbeschaffenheit für das Gewicht des Heizkörpers geeignet ist.
Benötigte Werkzeuge
- Kreuzschlitzschraubendreher (PZ3)
- Inbusschlüssel (Größe 4 und 8)
- Maulschlüssel (Größe 14 und 22)
- Bohrmaschine mit 10mm Bohrer
Vorbereitung und Bohren
Bevor Sie beginnen, markieren Sie die Positionen für die Wandhalterungen gemäß den Maßen A, B, D, E und F, die für Ihren spezifischen Heizkörper gelten. Bohren Sie die Löcher mit einem 10mm Bohrer an den markierten Stellen.
Montage der Wandhalterung
- Setzen Sie die Dübel in die gebohrten Löcher ein.
- Befestigen Sie die Wandhalterungselemente mit den beiliegenden Schrauben an der Wand.
- Stellen Sie sicher, dass die Halterungen fest sitzen und korrekt ausgerichtet sind.
Montage am Heizkörper
- Montieren Sie die entsprechenden Halterungselemente am Heizkörper gemäß den Schritten 4, 5 und 6 der Anleitung.
- Verwenden Sie den Inbusschlüssel, um die Halterungen am Heizkörper zu fixieren.
- Hängen Sie den Heizkörper in die an der Wand montierten Halterungen ein.

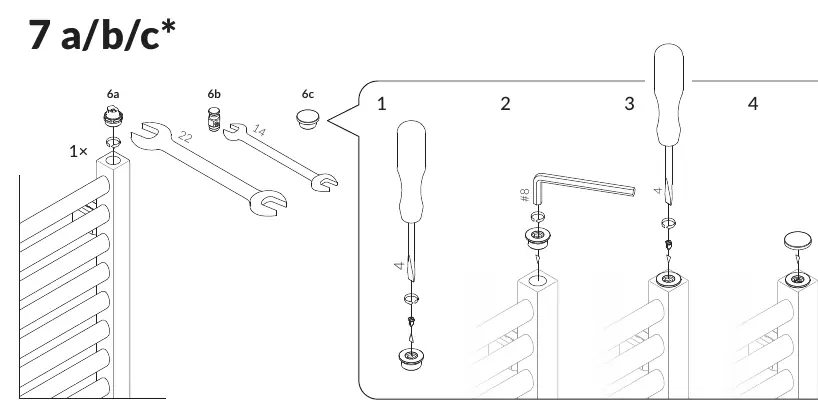

- Sichern Sie die Verbindung gemäß Schritt 7, indem Sie die Schrauben festziehen, um den Heizkörper gegen Verrutschen zu sichern.
Praktische Hilfe
Typische Probleme
Heizkörper sitzt locker oder wackelt
Überprüfen Sie, ob die Schrauben an der Wandhalterung fest angezogen sind und ob der Heizkörper korrekt in die Halterung eingerastet ist.
Bohrlöcher passen nicht zum Heizkörper
Überprüfen Sie vor dem Bohren erneut die Maße A, B, D, E und F. Diese Maße sind spezifisch für das jeweilige Heizkörpermodell.
Vor der Verwendung
- Prüfen Sie, ob alle Teile der MKP/MKS Halterung im Lieferumfang enthalten sind.
- Stellen Sie sicher, dass die Wand für das Gewicht des Heizkörpers geeignet ist.
- Bereiten Sie die Werkzeuge (PZ3, 14/22, 4, 10mm Bohrer) vor.
- Markieren Sie die Bohrlöcher sorgfältig.
Technische Daten in der Praxis
- Maße A, B, D, E, F
- Abstandsmaße für die Positionierung der Halterungen am Heizkörper und an der Wand.
Abbildungen und Diagramme
- Die Zeichnungen zeigen die schrittweise Montage der Halterung an der Wand und am Heizkörper.
- Schritt 1-3 auf Seite 2 zeigen den Prozess des Bohrens und der Wandbefestigung.

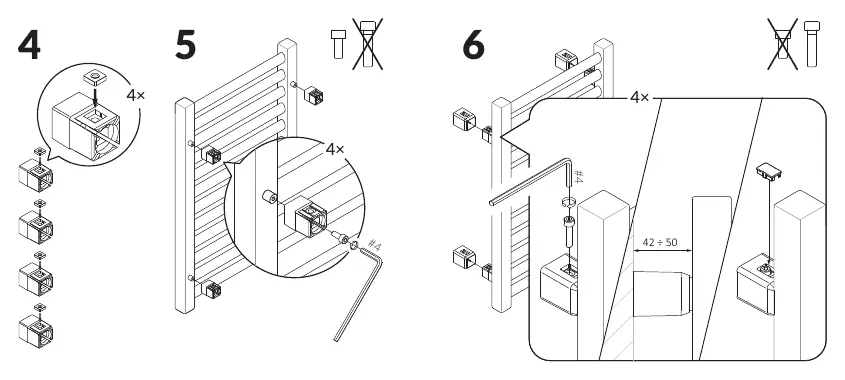

- Schritt 4-7 auf Seite 1 zeigen die Montage der Halterungsteile am Heizkörper.
Modellkompatibilität
- Gilt für Wasser- und Wasser-Elektro-Versionen der Heizkörper.
