Installationsanleitung für Tenda TEG1016G/TEG1024G Gigabit Ethernet Switch
Schnelle Installationsanleitung für den Tenda TEG1016G und TEG1024G Gigabit Ethernet Switch. Erfahren Sie, wie Sie das Gerät sicher montieren, verkabeln und die LED-Anzeigen interpretieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die Tenda Gigabit Ethernet Switches der Modelle TEG1016G und TEG1024G. Es enthält Anweisungen zur physischen Installation, zur Netzwerktopologie und zur Fehlerbehebung bei den LED-Anzeigen.
Lieferumfang
- 1x Switch
- 4x Standfüße
- 2x L-förmige Halterungen
- 8x Schrauben (4x für Halterungen, 4x für Wandmontage)
- 1x Netzkabel
- 1x Installationsanleitung
LED-Anzeigen
Die LEDs geben Auskunft über den Status des Geräts:
- Power: Leuchtet dauerhaft, wenn das Gerät eingeschaltet ist. Wenn die LED aus ist, liegt kein Strom an.
- Link/Act: Leuchtet dauerhaft bei bestehender Verbindung. Blinkt bei Datenübertragung. Wenn die LED aus ist, besteht keine Verbindung.
Netzwerktopologie
Der Switch unterstützt MDI/MDIX. Sie können sowohl Patchkabel als auch Crossover-Kabel verwenden. Typische Geräte, die angeschlossen werden können, sind Router, Computer, Drucker und IP-Kameras.
Installation
Wandmontage
- Stellen Sie sicher, dass die Wand stabil ist und nicht aus brennbarem Material besteht.
- Befestigen Sie die L-förmigen Halterungen mit den mitgelieferten Schrauben an den Seiten des Switches.
- Markieren Sie die Bohrlöcher an der Wand.
- Bohren Sie die Löcher und setzen Sie die Dübel ein.
- Schrauben Sie den Switch mit den Halterungen fest an die Wand, sodass die RJ45-Ports nach oben zeigen.
Rack-Montage
- Verwenden Sie ein Standard 19-Zoll-Rack.
- Befestigen Sie die L-förmigen Halterungen an beiden Seiten des Switches.
- Setzen Sie den Switch in das Rack ein und schrauben Sie ihn fest.
Tischmontage
- Kleben Sie die vier mitgelieferten Standfüße auf die Unterseite des Geräts.
- Platzieren Sie den Switch auf einer ebenen, stabilen und sauberen Oberfläche.
Sicherheitshinweise
- Nur für den Innenbereich geeignet.
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Decken Sie die Lüftungsöffnungen nicht ab.
- Halten Sie das Gerät von Wärmequellen fern.
- Verwenden Sie nur das mitgelieferte Netzkabel.
Fehlerbehebung
Bei Problemen mit der Stromversorgung oder Verbindung prüfen Sie bitte die Kabelverbindungen und die Steckdose. Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind und die Kabellänge die Spezifikationen nicht überschreitet.
Praktische Hilfe
Typische Probleme
Power-LED leuchtet nicht
Prüfen Sie, ob das Netzkabel fest sitzt und die Steckdose Strom liefert.
Link/Act-LED leuchtet nicht
Überprüfen Sie die Kabelverbindung zwischen Switch und Endgerät sowie den Status des angeschlossenen Geräts.
Vor der Verwendung
- Stellen Sie sicher, dass die Montagefläche stabil und eben ist.
- Prüfen Sie, ob eine ordnungsgemäße Erdung vorhanden ist.
- Stellen Sie sicher, dass die Lüftungsöffnungen frei sind.
- Verwenden Sie für die Wandmontage nur nicht brennbare Wände.
- Prüfen Sie, ob alle benötigten Schrauben und Halterungen vorhanden sind.
Technische Daten in der Praxis
- Rack-Montage
- Das Gerät ist für den Einbau in Standard 19-Zoll-Racks ausgelegt.
Abbildungen und Diagramme
- Die Netzwerktopologie zeigt die Verbindung des Switches mit einem Router (Uplink) und Endgeräten wie PC, Drucker und IP-Kamera.

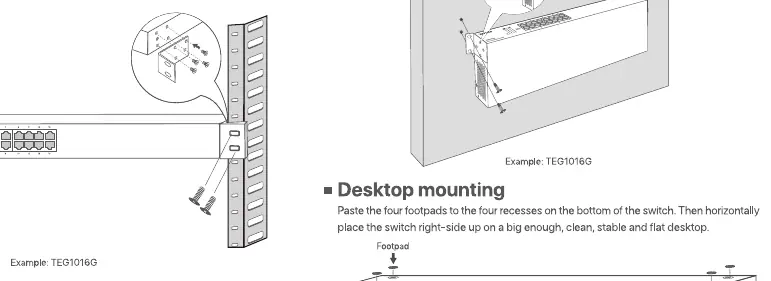

- Die Montagezeichnungen verdeutlichen die korrekte Anbringung der L-Halterungen für Wand- und Rack-Montage.
Modellkompatibilität
- Unterstützt Standard 19-Zoll-Racks.
- Geeignet für Wandmontage an nicht brennbaren Wänden.
