Bedienungsanleitung für Intellinet 10GBase-T zu 10GBase-R Medienkonverter 508193 v2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den Intellinet 10GBase-T zu 10GBase-R Medienkonverter (Modell 508193 v2). Das Gerät dient zur Umwandlung von Kupfer-Netzwerksignalen in Glasfaser-Signale. Stellen Sie sicher, dass Sie ein kompatibles SFP+ Transceiver-Modul und ein Netzteil mit 12V/1A verwenden.

Anschlüsse und Installation

• Twisted Pair (RJ45): Verbinden Sie den UTP-Port des Medienkonverters mit einem RJ45-Port eines Netzwerkgeräts (z. B. Switch). Es wird die Verwendung von Cat5e-Kabeln oder höher empfohlen.
• SFP+ Slot: Setzen Sie ein kompatibles SFP+ Transceiver-Modul in den Slot ein. Installieren Sie anschließend das Glasfaserkabel im Transceiver und verbinden Sie das andere Ende mit Ihrem Glasfaser-Netzwerk.

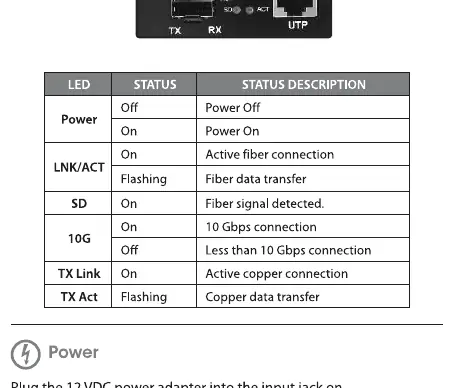

LED-Statusanzeigen

Die LEDs am Gerät geben Auskunft über den Betriebszustand:

• PWR: Leuchtet bei eingeschaltetem Gerät.
• LNK/ACT: Leuchtet bei aktiver Glasfaserverbindung, blinkt bei Datenübertragung.
• SD: Leuchtet, wenn ein Glasfasersignal erkannt wird.
• 10G: Leuchtet bei einer 10 Gbps Verbindung.
• TX Link: Leuchtet bei aktiver Kupferverbindung.
• TX Act: Blinkt bei Datenübertragung über Kupfer.

Stromversorgung

Schließen Sie das mitgelieferte 12V-DC-Netzteil an die Buchse des Medienkonverters und anschließend an eine Steckdose an. Verwenden Sie ausschließlich das mitgelieferte Netzteil oder ein Modell mit identischen Spezifikationen (12V, 1A).

Sicherheitshinweise

• Nicht in der Nähe von brennbaren Materialien oder in explosionsgefährdeten Bereichen verwenden.
• Das Gerät kann im Betrieb warm werden; sorgen Sie für ausreichende Belüftung.
• Bei Kontakt mit Flüssigkeiten oder Beschädigungen sofort ausschalten und nicht weiterverwenden.
• Nicht für medizinische Geräte verwenden, bei denen ein Ausfall zu schweren Schäden führen könnte.
• Von Kindern fernhalten.
