Bedienungsanleitung InLine® PoE++ Injektor 10Gigabit
Erfahren Sie, wie Sie den InLine® PoE++ Injektor 10Gigabit installieren und nutzen. Dieses Handbuch enthält technische Daten, Anschlussdetails und Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

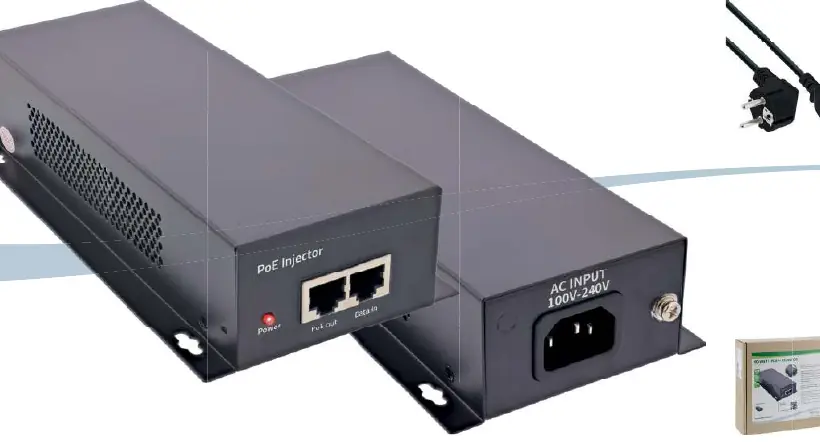

Der InLine® PoE++ Injektor 10Gigabit ist eine professionelle Lösung zur Erweiterung bestehender Netzwerke mit Power-over-Ethernet-Technologie. Das Gerät ermöglicht die Stromversorgung von energieintensiven Endgeräten wie WLAN Access Points, IP-Kameras oder Thin Clients über ein einziges Netzwerkkabel. Es unterstützt Plug-and-Play-Installation und erfordert keinen Austausch der vorhandenen Switch-Architektur.
Installation und Anschluss
Die Installation erfolgt unkompliziert durch folgende Schritte:
- Verbinden Sie das Gerät mit der Stromversorgung (AC 100 V - 240 V).
- Schließen Sie das Netzwerkkabel vom Switch an den Port Data in (10GBase-T RJ45) an.
- Schließen Sie das Netzwerkkabel zum Endgerät an den Port PoE out (10GBase-T RJ45) an.
- Verwenden Sie für die Verbindung ein Cat.6-Kabel oder ein Kabel höherer Kategorie, um die volle Leistung und Bandbreite zu gewährleisten.
Technische Daten
- Standards: IEEE 802.3af (PoE), 802.3at (PoE+), 802.3bt (PoE++)
- Datenübertragungsrate: Bis zu 10 Gb/s
- Ausgangsleistung: Max. 90 Watt
- Stromversorgung: AC 100 V - 240 V, 50/60 Hz
- PoE-Ausgangsspannung: DC 44-57 V
- Abmessungen: 187 x 95 x 40 mm
- Gewicht: ca. 490 g
Sicherheit und Betrieb
Das Gerät verfügt über einen integrierten Überspannungs- und ESD-Schutz, um angeschlossene Geräte im Dauerbetrieb zu sichern. Beachten Sie die Umgebungsbedingungen für einen zuverlässigen Betrieb:
- Betriebstemperatur: -20 bis 50 °C
- Lagertemperatur: -40 bis 85 °C
- Luftfeuchtigkeit: 5-90 % (nicht kondensierend)
Bei weiteren Fragen wenden Sie sich bitte an [email protected] oder besuchen Sie www.inline-info.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Keine Stromversorgung am Endgerät
Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist und ob das verwendete Netzwerkkabel Cat.6 oder besser ist.
Datenübertragung ist langsam
Stellen Sie sicher, dass die Netzwerkkabel den 10GBase-T Standard unterstützen und keine Beschädigungen aufweisen.
Vor der Verwendung
- Prüfen Sie, ob das Endgerät PoE-fähig ist (IEEE 802.3af/at/bt).
- Stellen Sie sicher, dass ein Cat.6-Kabel oder besser verwendet wird.
- Überprüfen Sie die Stromversorgung (100-240V AC).
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -20 und 50 °C liegt.
Technische Daten in der Praxis
- IEEE 802.3bt
- Unterstützt den neuesten PoE-Standard für bis zu 90 Watt Leistung.
- Überspannungsschutz
- Schützt angeschlossene Geräte vor Spannungsspitzen (Differenzialmodus 2KV, Gleichtaktmodus 6KV).
Modellkompatibilität
- Kompatibel mit IEEE 802.3af, 802.3at und 802.3bt Standards.
- Geeignet für professionelle WLAN Access Points, IP-Kameras mit PTZ-Funktion, Video-Türsprechanlagen und Thin Clients.
