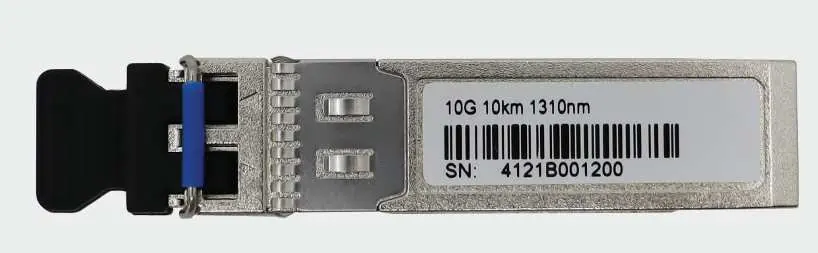

Bedienungsanleitung für Televes 769214 SFP+ 10GbE LC/UPC Duplex SMF-Modul
Erfahren Sie, wie Sie das Televes 769214 SFP+ 10GbE Modul sicher installieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Installationsschritte für Glasfaserkabel und technische Spezifikationen.
Inhaltsverzeichnis

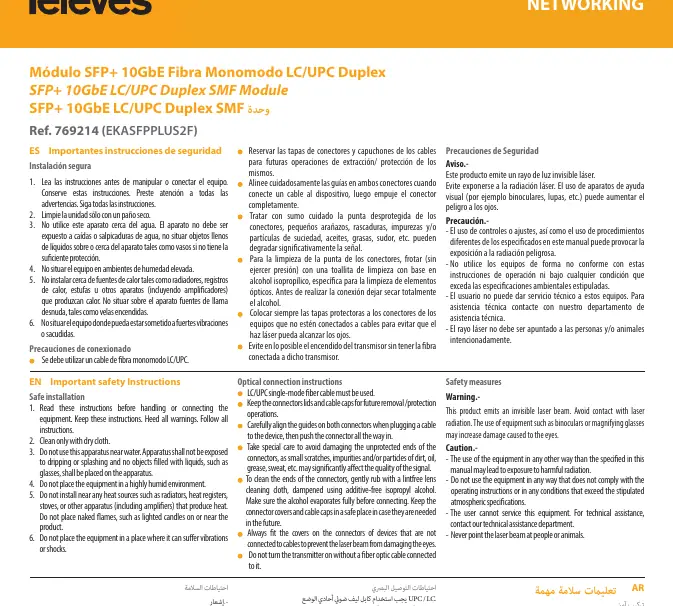

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für das Televes 769214 SFP+ 10GbE Modul. Das Gerät ist für den Innenbereich konzipiert und erfordert den Einsatz von LC/UPC-Singlemode-Glasfaserkabeln. Achten Sie besonders auf die Laser-Sicherheitshinweise, da das Modul unsichtbare Laserstrahlung aussendet.
Sicherheitshinweise
- Laserstrahlung: Das Produkt emittiert einen unsichtbaren Laserstrahl. Vermeiden Sie den direkten Kontakt mit der Strahlung. Verwenden Sie keine optischen Hilfsmittel wie Lupen oder Ferngläser, da diese die Gefahr für die Augen erhöhen können.
- Handhabung: Richten Sie den Laserstrahl niemals absichtlich auf Personen oder Tiere.
- Umgebung: Nicht in der Nähe von Wasser, in Umgebungen mit hoher Luftfeuchtigkeit oder in der Nähe von Wärmequellen (Heizkörper, Verstärker) installieren.
- Vibrationen: Vermeiden Sie Orte, an denen das Gerät starken Vibrationen oder Stößen ausgesetzt ist.
Installation und Anschluss
Befolgen Sie diese Schritte für eine sichere Verbindung:
- Verwenden Sie ausschließlich LC/UPC-Singlemode-Glasfaserkabel.
- Bewahren Sie die Steckerabdeckungen und Kabelkappen für zukünftige Wartungsarbeiten oder den Schutz bei Nichtgebrauch auf.
- Richten Sie die Führungen an beiden Steckern beim Einstecken in das Gerät sorgfältig aus.
- Drücken Sie den Stecker vollständig in die Buchse.
- Schalten Sie den Sender nicht ein, ohne dass ein Glasfaserkabel angeschlossen ist.
Reinigung und Wartung
Die ungeschützten Enden der Stecker sind extrem empfindlich. Kratzer, Schmutz, Öl, Fett oder Schweiß können die Signalqualität erheblich verschlechtern.
- Reinigen Sie die Steckerenden vorsichtig mit einem fusselfreien Linsentuch, das mit reinem Isopropylalkohol angefeuchtet ist.
- Lassen Sie den Alkohol vor dem Anschließen vollständig verdunsten.
- Setzen Sie bei nicht angeschlossenen Geräten immer die Schutzkappen auf die Anschlüsse.
Technische Daten
- Datenrate: 10,3125 Gbps
- Wellenlänge: 1310 nm (DFB-Laser)
- Reichweite: Bis zu 10 km mit 9/125 µm Singlemode-Faser
- Anschluss: LC/UPC Duplex
- Betriebstemperatur: 0 °C bis 70 °C
- Versorgungsspannung: 3,3 V (typisch)
Praktische Hilfe
Typische Probleme
Signalverschlechterung
Überprüfen Sie die Steckerenden auf Kratzer, Schmutz oder Fett. Reinigen Sie diese vorsichtig mit einem fusselfreien Tuch und Isopropylalkohol.
Laser-Sicherheitsrisiko
Schauen Sie niemals direkt in den Laserstrahl und verwenden Sie keine optischen Vergrößerungsgeräte.
Vor der Verwendung
- Stellen Sie sicher, dass Sie ein LC/UPC-Singlemode-Glasfaserkabel verwenden.
- Bewahren Sie alle Schutzkappen und Steckerabdeckungen auf.
- Reinigen Sie die Steckerenden vor der ersten Verbindung, falls diese verunreinigt sind.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 °C und 70 °C liegt.
- Schalten Sie das Gerät nicht ohne angeschlossenes Glasfaserkabel ein.
Technische Daten in der Praxis
- 10,3125 Gbps
- Maximale Datenübertragungsrate des Moduls.
Modellkompatibilität
- Kompatibel mit Gigabit Ethernet, Switch-zu-Switch-Verbindungen und Router/Server-Schnittstellen.
- Erfordert LC/UPC Duplex-Anschlüsse.
