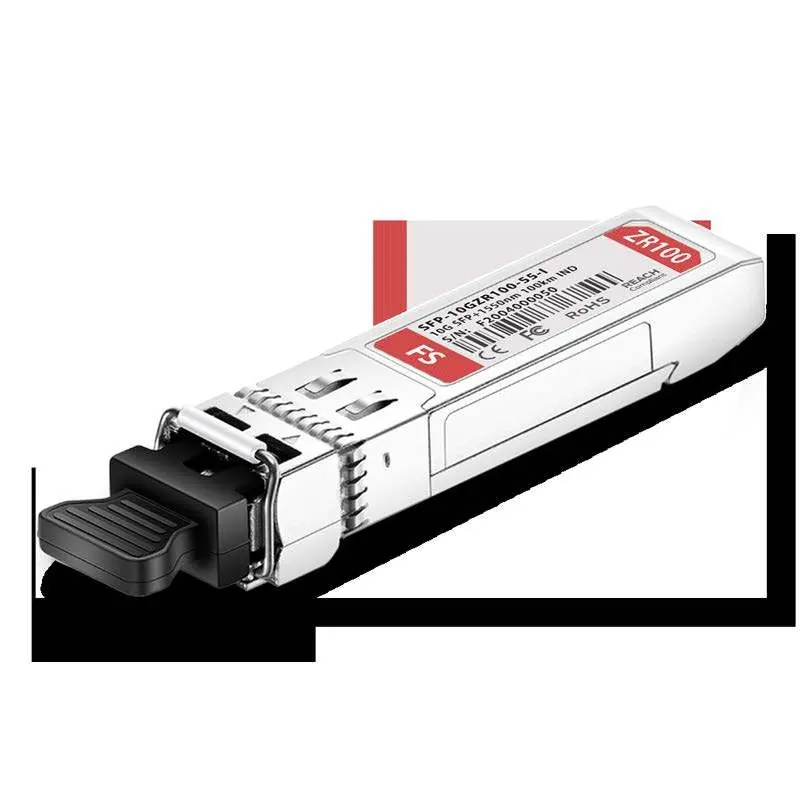

FS 10GBASE-ZR SFP+ 1550nm 100km Transceiver
Detaillierte technische Spezifikationen, Pin-Belegung und mechanische Abmessungen für den FS 10GBASE-ZR SFP+ Transceiver. Erfahren Sie alles über Betriebsbedingungen, optische Eigenschaften und Kompatibilität für industrielle...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Betriebsparameter für den FS 10GBASE-ZR SFP+ Transceiver. Das Modul ist für den Einsatz in industriellen Umgebungen konzipiert und unterstützt Übertragungsdistanzen von bis zu 100 km über Singlemode-Glasfaser (SMF). Es ist konform mit den Standards SFF-8472, SFP+ MSA und IEEE 802.3ae.
Produktbeschreibung
Der 10GBASE-ZR SFP+ Transceiver ist ein optisches Modul, das für Hochgeschwindigkeits-Datenverbindungen bis zu 11,3 Gb/s ausgelegt ist. Es verfügt über ein Metallgehäuse zur Reduzierung elektromagnetischer Interferenzen (EMI) und unterstützt die digitale Diagnoseüberwachung (DOM).
Betriebsbedingungen
Für einen sicheren und zuverlässigen Betrieb müssen die folgenden Bedingungen eingehalten werden:
- Betriebstemperatur: -40°C bis 85°C (Industrieller Bereich).
- Versorgungsspannung: 3,3V (3,135V bis 3,465V).
- Relative Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend).
- Datenrate: 10,3125 Gb/s.
Optische und elektrische Eigenschaften
Das Modul verwendet einen 1550nm EML-Sender und einen APD-Empfänger. Die optische Ausgangsleistung liegt zwischen 1 dBm und 5 dBm. Die elektrische Schnittstelle ist AC-gekoppelt und unterstützt eine differentielle Eingangsimpedanz von 100 Ohm.
Pin-Belegung
Das Modul verfügt über 20 Pins zur Verbindung mit dem Host-Board. Wichtige Pins umfassen:
- VEE T/R: Transmitter- und Receiver-Masse.
- TX_FAULT: Transmitter-Fehleranzeige.
- TX_DISABLE: Deaktivierung des Lasers.
- SDA/SCL: 2-Draht-Schnittstelle für serielle Daten.
- LOS: Loss of Signal-Anzeige.
- RD+/RD-: Empfänger-Datenausgänge.
- TD+/TD-: Sender-Dateneingänge.
Mechanische Spezifikationen
Das Modul entspricht dem SFP+ Formfaktor. Die mechanischen Abmessungen sind in der technischen Zeichnung detailliert aufgeführt, wobei alle Maße in Millimetern angegeben sind.
Digitale Diagnose (DOM)
Das Modul unterstützt die digitale Diagnoseüberwachung gemäß SFF-8472 Rev10.2. Dies ermöglicht die Überwachung von Temperatur, Versorgungsspannung, RX-Leistung, Bias-Strom und TX-Leistung während des Betriebs.
Praktische Hilfe
Typische Probleme
Modul wird nicht erkannt oder zeigt Fehler
Überprüfen Sie, ob das Modul fest im SFP+ Slot sitzt und ob die Host-Konfiguration die SFP+ MSA Standards unterstützt.
Loss of Signal (LOS) wird angezeigt
Stellen Sie sicher, dass die Glasfaserverbindung sauber ist und die optische Leistung innerhalb der Spezifikationen liegt.
Transmitter-Fehler (TX_FAULT)
Überprüfen Sie, ob der Bias-Strom oder die Ausgangsleistung die voreingestellten Alarmgrenzwerte überschreiten.
Vor der Verwendung
- Prüfen Sie die Kompatibilität mit dem SFP+ MSA Standard.
- Stellen Sie sicher, dass die Glasfaserverbindung (9/125µm SMF) sauber ist.
- Überprüfen Sie die Spannungsversorgung (3,3V).
- Stellen Sie sicher, dass das Modul korrekt im SFP+ Slot eingerastet ist.
- Prüfen Sie, ob die Umgebungstemperatur innerhalb des Bereichs von -40°C bis 85°C liegt.
Technische Daten in der Praxis
- APD Receiver
- Avalanche Photodiode Empfänger für hohe Empfindlichkeit.
Abbildungen und Diagramme

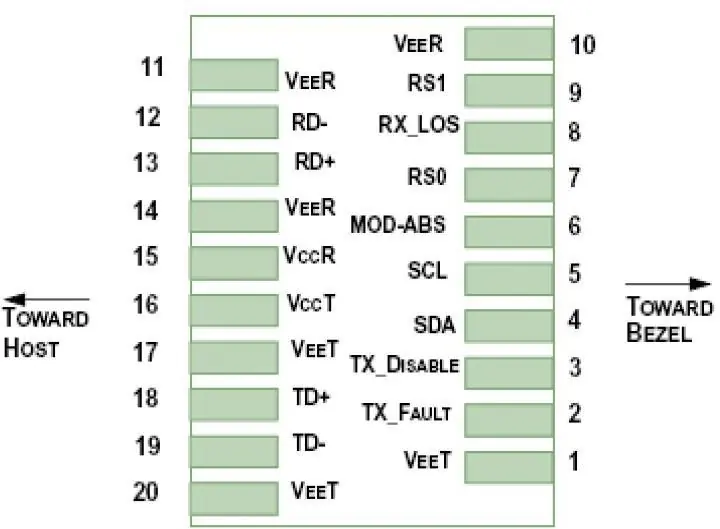

- Die Pin-Belegung zeigt die Anordnung der 20 Pins für die Verbindung zum Host-Board.

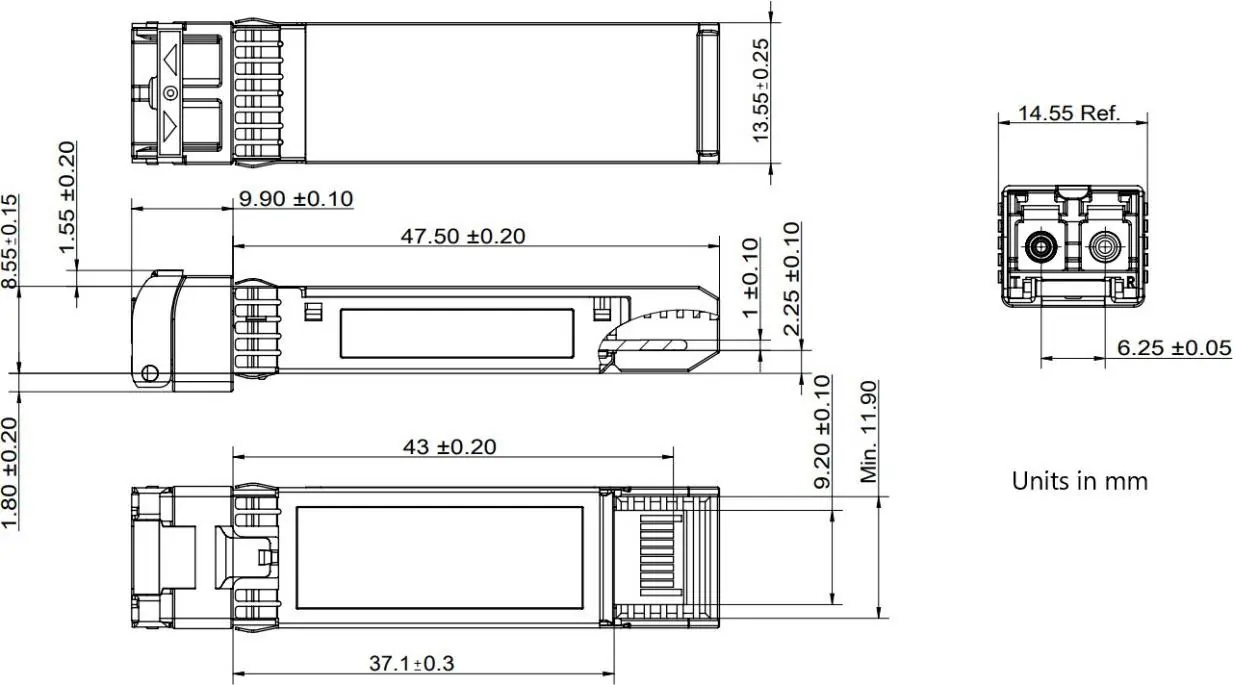

- Die mechanische Zeichnung gibt die präzisen Abmessungen in mm an.
Modellkompatibilität
- Unterstützt 10GBASE-ZR/ZW & 10G Ethernet.
- Kompatibel mit SFF-8472, SFP+ MSA und IEEE 802.3ae Standards.
