Industrie-Managed-Gigabit-Switch Leonton RPG5-2812-SFP8-10GSFP4
Schnellstartanleitung und technisches Handbuch für den Leonton RPG5-2812-SFP8-10GSFP4 Industrie-Managed-Gigabit-Switch. Enthält Informationen zur Rack-Montage, Verkabelung, Stromversorgung, Relais- und Digitaleingangskonfiguration sowie...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch beschreibt die Installation und den Betrieb des Leonton RPG5-2812-SFP8-10GSFP4 Industrie-Managed-Gigabit-Switches. Das Gerät ist für den Rack-Einbau konzipiert und bietet redundante Stromversorgung, PoE-Unterstützung sowie Relais- und Digitaleingangsfunktionen für industrielle Umgebungen. Stellen Sie sicher, dass die Stromversorgung den Spezifikationen (48-55VDC) entspricht und das Gerät ordnungsgemäß geerdet ist.
Gerätebeschreibung

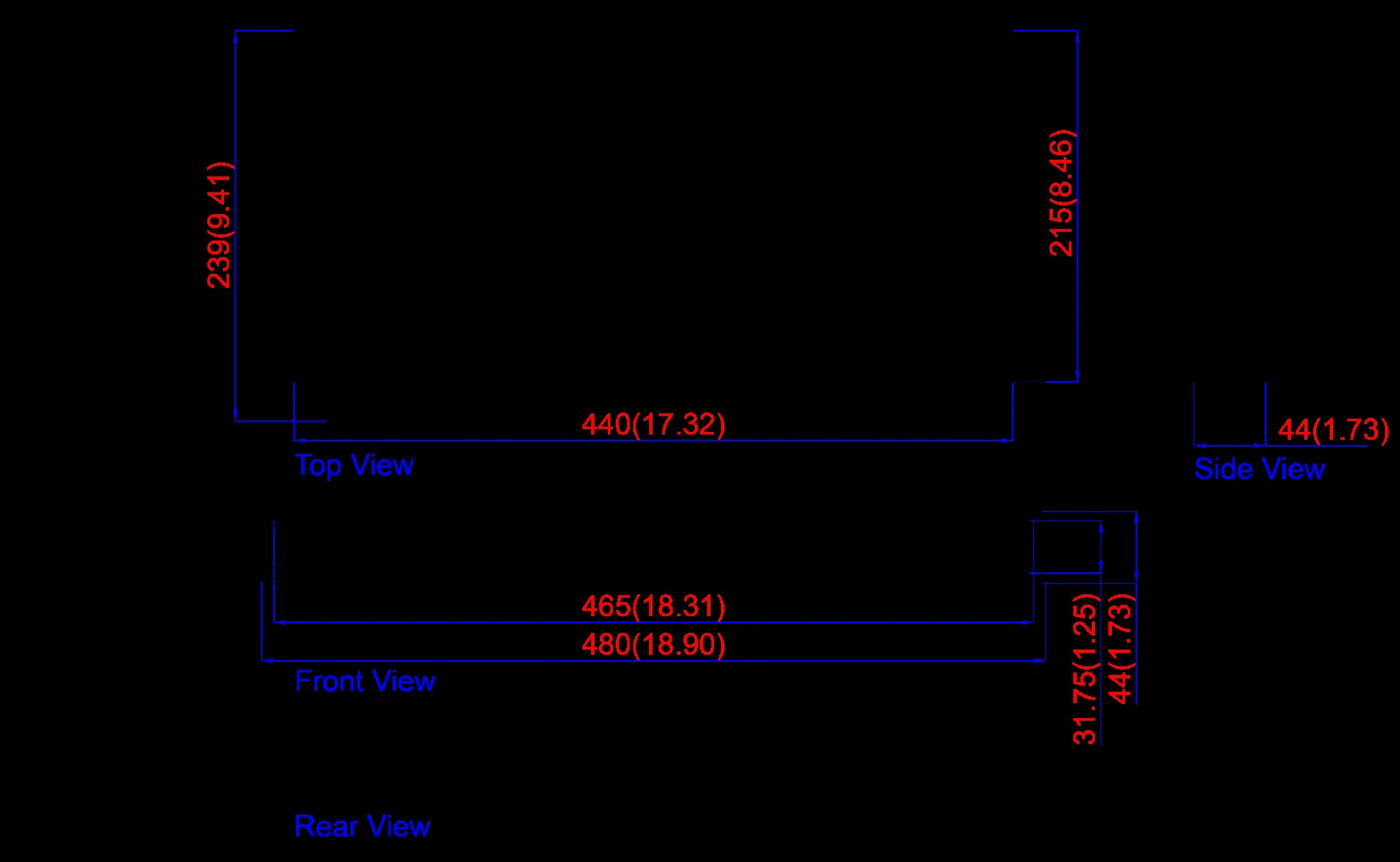

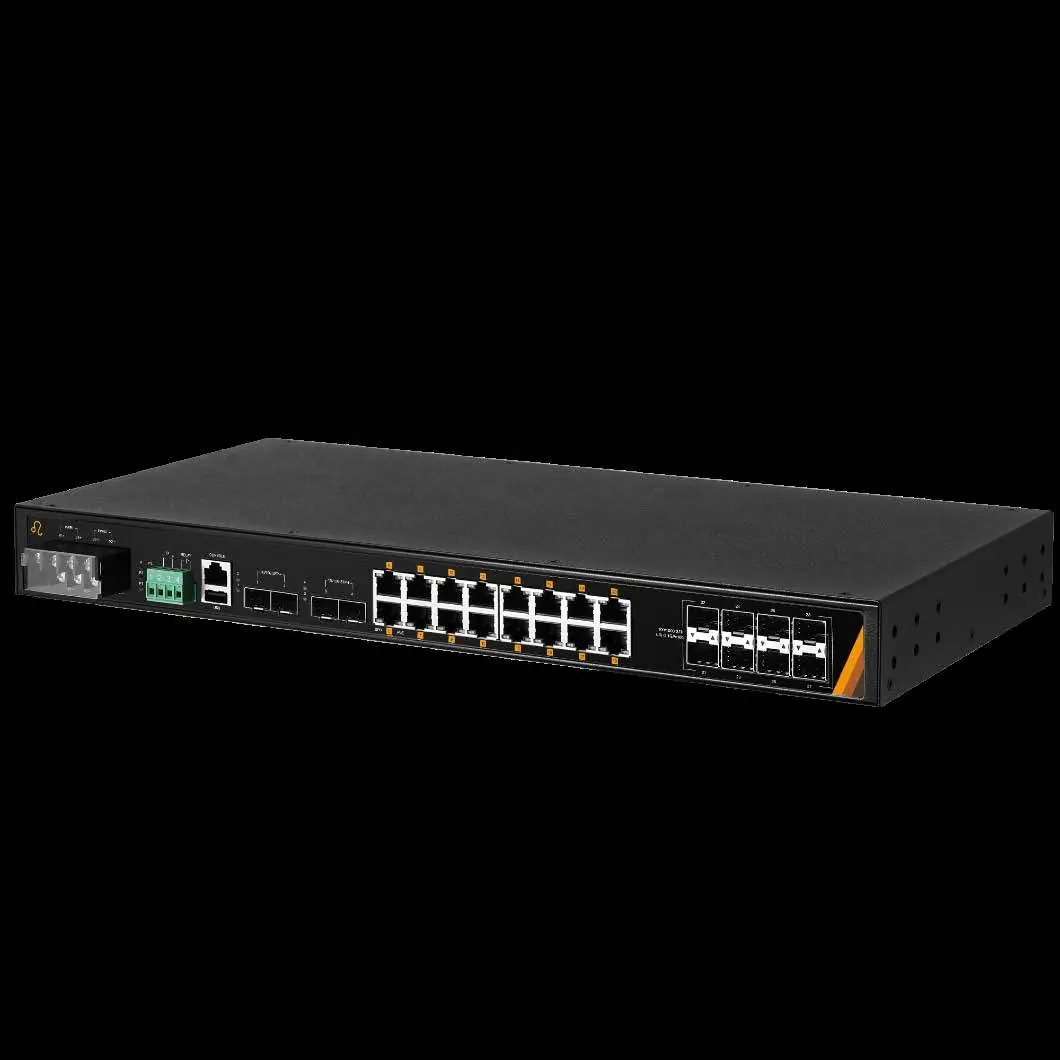

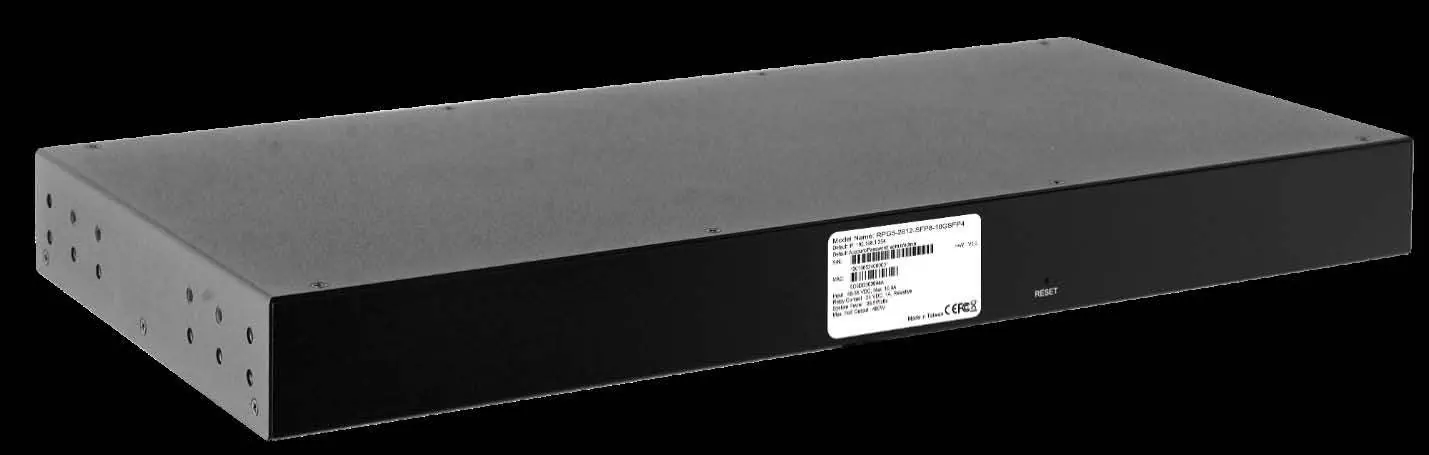

Der Switch verfügt über 16x 10/100/1000BASE-T PoE+ Ports, 4x 10GbE SFP+ Ports und 8x 100/1000BASE-X SFP-Steckplätze. Die Frontplatte enthält LED-Anzeigen für den Status von Stromversorgung, PoE-Last, Netzwerkverbindungen und Ring-Netzwerkstatus. Auf der Rückseite befindet sich die Reset-Taste.
Installation
Der Switch ist für die Montage in einem 19-Zoll-Rack vorgesehen. Befestigen Sie die mitgelieferten Rack-Montagewinkel mit den Schrauben an beiden Seiten des Gehäuses. Stellen Sie vor der Inbetriebnahme sicher, dass das Gerät in einer Umgebung mit Verschmutzungsgrad 2 installiert wird und die Umgebungstemperatur innerhalb der Spezifikationen liegt (-10°C bis 65°C für Standardmodelle, -40°C bis 75°C für -T-Modelle).
Verkabelung und Anschlüsse
Verwenden Sie für RJ-45-Verbindungen Cat 5e-Kabel oder höher (max. 100 Meter). Für SFP-Verbindungen müssen SFP-Transceiver gemäß IEC 60825-1 (Klasse 1 Laserprodukt) verwendet werden. Die Stromversorgung erfolgt über einen 8-Kontakt-Klemmblock. Schließen Sie die positiven und negativen Drähte an PWR1 (V1+, V1-) und PWR2 (V2+, V2-) an. Verwenden Sie Kupferleiter (125°C) mit einem Querschnitt von 18-20 AWG.
Relaiskontakt und Digitaleingang
Der Switch bietet einen Relaiskontakt zur Alarmierung bei Stromausfällen oder Verbindungsfehlern sowie einen Digitaleingang (DI) zur Überwachung externer Ereignisse. Der DI-Eingang reagiert auf Spannungspegeländerungen (Low: -30~8VDC, High: 10~30VDC). Bei Verwendung nur einer Stromquelle müssen die Pins 1-5 und 2-6 gebrückt werden, um Fehlalarme zu vermeiden.
Fehlerbehebung
Überprüfen Sie bei Problemen zunächst die LED-Anzeigen. Wenn die Power-LED nicht leuchtet, prüfen Sie das Netzkabel und die Stromquelle. Wenn keine Daten übertragen werden, überprüfen Sie die Kabelverbindungen und die Konfiguration der angeschlossenen Netzwerkgeräte. Bei weiteren Problemen kontaktieren Sie den technischen Support von Leonton unter [email protected] oder besuchen Sie www.leonton.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Power-LED leuchtet nicht
Überprüfen Sie das Netzkabel, die Stromverbindungen und die Steckdose auf Stromausfälle oder lose Kontakte.
Daten werden nicht übertragen
Überprüfen Sie die Konfiguration der Ethernet-Geräte und stellen Sie sicher, dass die Kabel korrekt angeschlossen sind.
Power-Fehlalarm bei Nutzung nur einer Stromquelle
Überbrücken Sie Pin 1 mit Pin 5 und Pin 2 mit Pin 6 am Klemmblock, um das Alarmsignal zu unterdrücken.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 48-55VDC liefert.
- Verwenden Sie Cat 5e-Kabel oder besser für RJ-45-Verbindungen.
- Prüfen Sie, ob die Rack-Montagewinkel sicher befestigt sind.
- Stellen Sie sicher, dass das Gerät geerdet ist (Erdungsschraube).
- Verwenden Sie für SFP-Ports kompatible Transceiver (Klasse 1 Laser).
Technische Daten in der Praxis
- PoE-Leistung
- Unterstützt IEEE 802.3at (30W pro Port), maximale PoE-Gesamtleistung 480W.
- Betriebstemperatur
- Standard: -10°C bis 65°C; -T Modell: -40°C bis 75°C.
- Digitaleingang (DI)
- Low-Pegel (-30~8VDC) löst DI-Funktion aus; High-Pegel (10~30VDC) ist Normalzustand.
Abbildungen und Diagramme

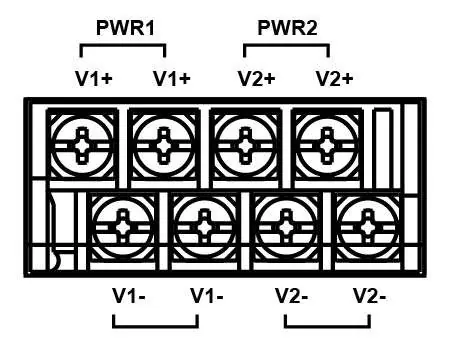

- Abbildung 2.9 zeigt die Belegung des Stromanschlusses (PWR1/PWR2).
- Abbildung 2.10 zeigt die Verdrahtung für Relaiskontakt und Digitaleingang.
- Abbildung 2.4 und 2.5 illustrieren das Einsetzen des SFP-Moduls.
- Abbildung 3.1 zeigt die Montage der Rack-Winkel.
Modellkompatibilität
- Unterstützt 10/100/1000BASE-T und 100/1000BASE-X SFP.
- PoE-Ports sind IEEE 802.3at konform.
- Geeignet für industrielle Umgebungen mit Verschmutzungsgrad 2.
