QSFPTEK 10GBASE-T SFP+ Kupfer-Transceiver QT-SFP-10G-T Anleitung

Detaillierte Anleitung für den QSFPTEK 10GBASE-T SFP+ Kupfer-Transceiver QT-SFP-10G-T. Erfahren Sie alles über technische Daten, Pin-Belegung und mechanische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt den QSFPTEK 10GBASE-T SFP+ Kupfer-Transceiver (Modell QT-SFP-10G-T). Das Modul ist für Hochgeschwindigkeits-Datenverbindungen über Kupferkabel konzipiert und bietet 10Gb/s Kommunikation. Es ist für den Einsatz in Netzwerkhardware mit SFP+-Ports vorgesehen.

QSFPTEK 10GBASE-T SFP+ Kupfer-Transceiver
QSFPTEK 10GBASE-T SFP+ Kupfer-Transceiver

Produktbeschreibung

  • Unterstützt Verbindungen bis zu 30m mit Cat 6a/7 Kabeln.
  • SFF-8431 und SFF-8432 MSA konform.
  • IEEE 802.3az konform.
  • Geringer Stromverbrauch (max. 2,5W bei 30m).
  • Robustes Druckgussgehäuse.
  • Bügel-Auswurfmechanismus für einfache Handhabung.
  • Unterstützt ungeschirmte und geschirmte Kabel.

Pin-Belegung

Das Modul verfügt über 20 Pins. Wichtige Signale umfassen:

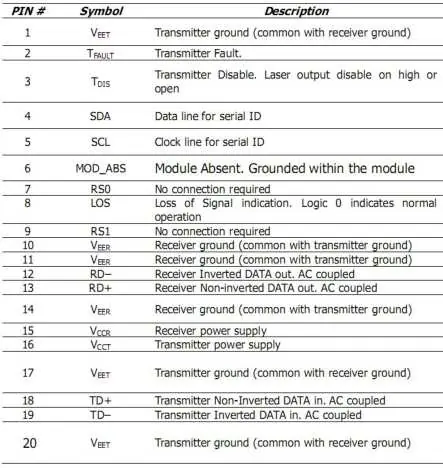

Tabelle der Pin-Belegung
Tabelle der Pin-Belegung
  • 1, 10, 11, 14, 17, 20: Transmitter/Receiver Ground.
  • 3: Transmitter Disable (Laser output disable on high or open).
  • 4, 5: I2C Schnittstelle (SDA, SCL).
  • 8: Loss of Signal (LOS) - Logik 0 zeigt normalen Betrieb an.
  • 12, 13: Receiver Daten (RD-, RD+).
  • 18, 19: Transmitter Daten (TD+, TD-).

Elektrisches Layout

Das elektrische Layout zeigt die Anordnung der Pins in Bezug auf die Ausrichtung zum Host und zur Blende. Achten Sie beim Einsetzen des Moduls auf die korrekte Ausrichtung gemäß der Markierung für die Einschubrichtung.

Elektrisches Pad-Layout
Elektrisches Pad-Layout

Mechanische Spezifikationen

Das Modul ist für den Betrieb in einem Temperaturbereich von 0°C bis +70°C ausgelegt. Die mechanischen Abmessungen sind im technischen Diagramm aufgeführt, welches die Gehäusemaße und die Position der Erdungslaschen und des Auswurfmechanismus detailliert darstellt.

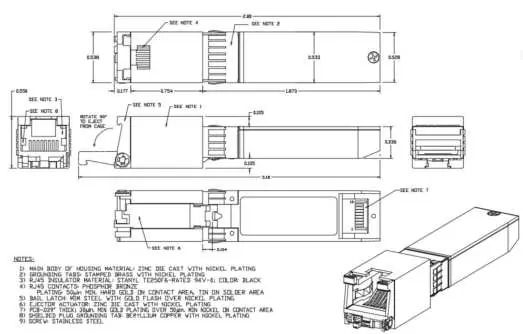

Mechanische Abmessungen
Mechanische Abmessungen

Praktische Hilfe

Typische Probleme

Keine Verbindung oder Verbindungsabbruch

Überprüfen Sie, ob ein Cat 6a oder Cat 7 Kabel verwendet wird. Die maximale Reichweite beträgt 30 Meter.

Modul wird nicht erkannt

Stellen Sie sicher, dass das Modul vollständig in den SFP+-Port eingesteckt ist und der Bügel-Auswurfmechanismus korrekt eingerastet ist.

Vor der Verwendung

  • Verwenden Sie ausschließlich Cat 6a oder Cat 7 Netzwerkkabel.
  • Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und +70°C liegt.
  • Prüfen Sie die Kompatibilität des Host-Geräts mit SFF-8431/8432 Standards.
  • Achten Sie auf die korrekte Ausrichtung beim Einsetzen in den SFP+-Port.

Technische Daten in der Praxis

Leistungsaufnahme
Maximal 2,5W bei 30m Kabellänge.
Betriebstemperatur
0°C bis +70°C (Gehäusetemperatur).

Abbildungen und Diagramme

  • Die Pin-Belegungstabelle definiert die Funktion jedes der 20 Pins für Stromversorgung, Datenübertragung und Steuersignale.
  • Das elektrische Layout zeigt die physische Anordnung der Pins auf der Platine.
  • Die mechanische Zeichnung zeigt die Abmessungen des Gehäuses und die Position des Auswurfmechanismus.

Modellkompatibilität

  • Kompatibel mit SFF-8431 und SFF-8432 MSA.
  • Unterstützt IEEE 802.3az Standard.
  • Geeignet für 10GBASE-T Anwendungen.
