Installationsanleitung für Soltech SOLPAD 10W Multifunktions-Flutlicht

Wichtige Informationen aus der Anleitung

Das SOLPAD 10W ist ein multifunktionales Solar-Flutlicht. Vor der ersten Inbetriebnahme muss das Solarpanel 8 bis 9 Stunden lang in direktem Sonnenlicht aufgeladen werden, um optimale Ergebnisse zu erzielen. Die Leuchte schaltet sich bei Dämmerung automatisch ein. Die Laufzeit hängt von der Sonneneinstrahlung und den Wetterbedingungen ab; bei bewölktem Wetter kann die Laufzeit verkürzt sein.

Technische Daten

• LED-Nennleistung: 10W
• Solarpanel: Monokristallin 5.5V 6W
• Akku: Lithium-Ionen 3.7V 7.2AH
• Lichtstrom: 1.000 Lumen
• Schutzart: IP65 (wasser-, schmutz- und staubgeschützt)
• Betriebstemperatur: -5 °F bis 113 °F (-20 °C bis 45 °C)
• Ladetemperatur: 32 °F bis 149 °F (0 °C bis 65 °C)

Installation

Die Leuchte kann an Wänden oder Masten montiert werden.

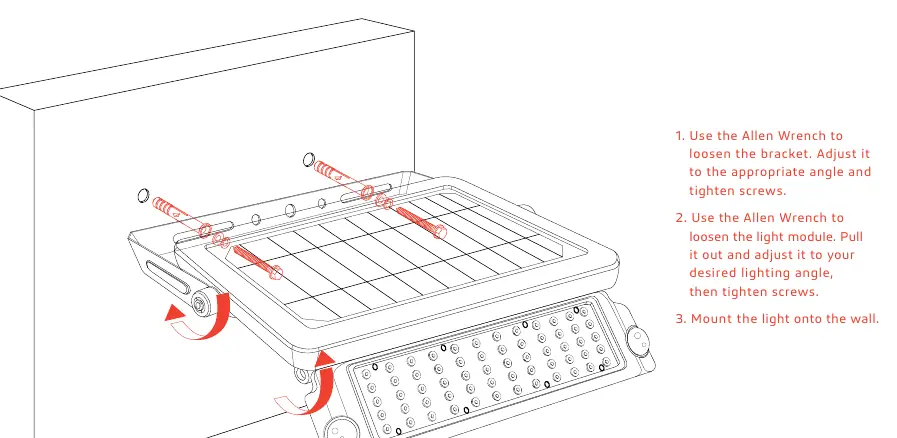

Wandmontage

1. Lösen Sie die Halterung mit dem Inbusschlüssel.
2. Stellen Sie den gewünschten Winkel ein und ziehen Sie die Schrauben fest.
3. Lösen Sie das Lichtmodul mit dem Inbusschlüssel, stellen Sie den Beleuchtungswinkel ein und ziehen Sie die Schrauben wieder fest.
4. Montieren Sie die Leuchte an der Wand.

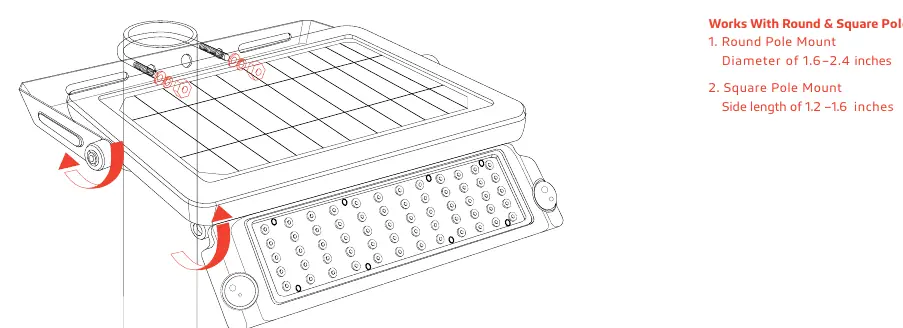

Mastmontage

Geeignet für runde Masten mit einem Durchmesser von 1,6 bis 2,4 Zoll sowie quadratische Masten mit einer Seitenlänge von 1,2 bis 1,6 Zoll.

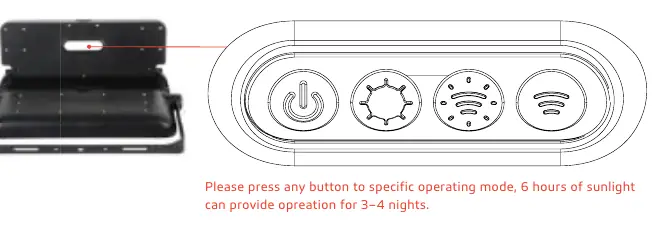

Betriebsmodi und Fernbedienung

Die Leuchte verfügt über 3 programmierbare Betriebsmodi, die über die Fernbedienung oder die Steuerung an der Leuchte eingestellt werden können:

• Konstantlicht-Modus: Schaltet sich bei Dämmerung automatisch ein und leuchtet dauerhaft mit 20 % Helligkeit.
• Volle Helligkeit & Dimmen: Schaltet bei Bewegungserkennung (≤26 ft) auf 100 % Helligkeit (1000 lm) und reduziert nach 20 Sekunden ohne Bewegung auf 3 % Helligkeit.
• Volle Helligkeit & Aus: Schaltet bei Bewegungserkennung (≤26 ft) auf 100 % Helligkeit (1000 lm) und schaltet nach 30 Sekunden ohne Bewegung komplett aus.

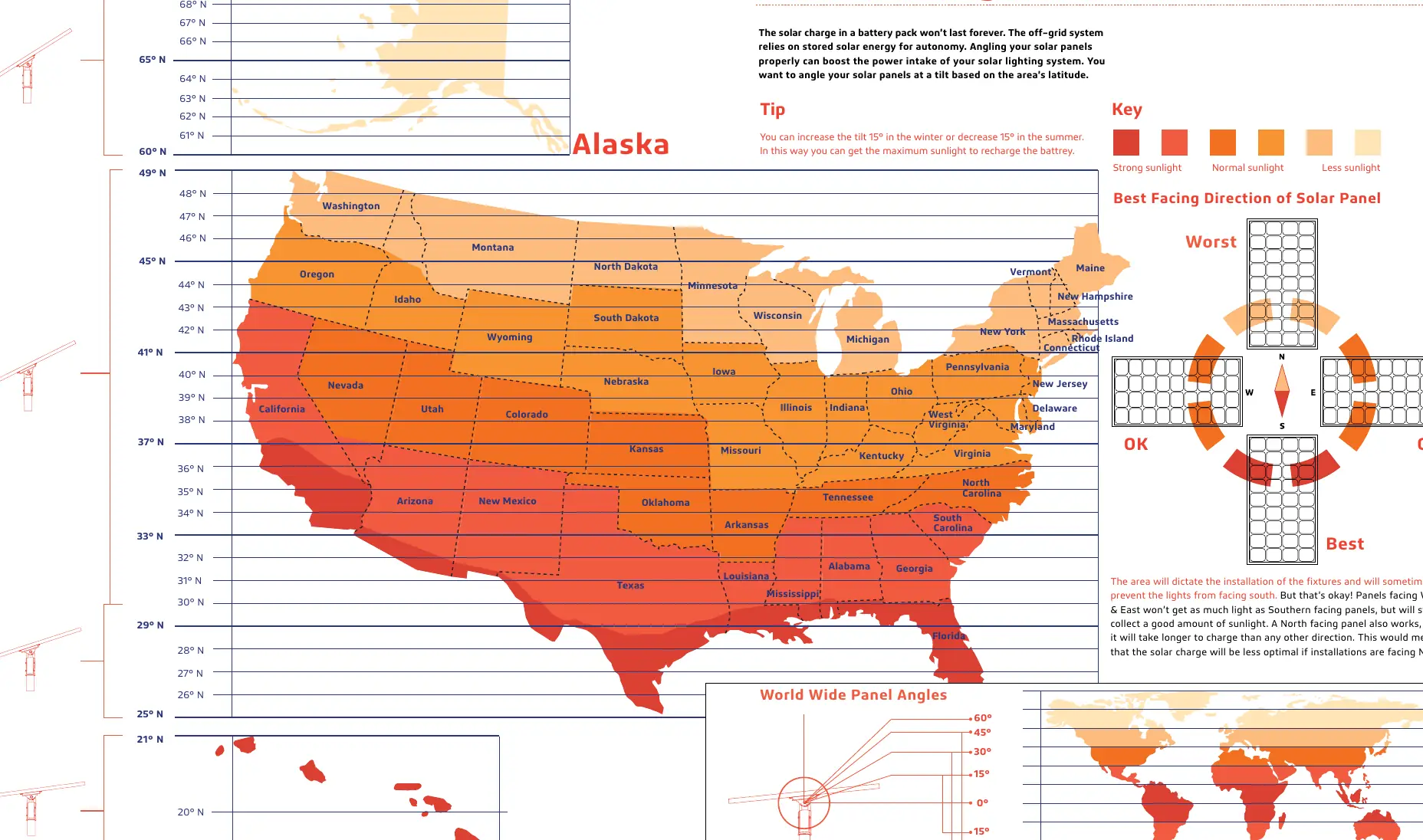

Optimale Ausrichtung des Solarpanels

Die Leistung des Systems hängt von der gespeicherten Solarenergie ab. Richten Sie das Solarpanel basierend auf dem Breitengrad Ihres Standorts aus. Als Faustregel gilt: Erhöhen Sie den Neigungswinkel im Winter um 15° oder verringern Sie ihn im Sommer um 15°, um die maximale Sonneneinstrahlung zu nutzen. Eine Ausrichtung nach Süden ist ideal, aber auch Ost- oder Westausrichtungen funktionieren, benötigen jedoch unter Umständen längere Ladezeiten.

Wartung und Sicherheit

Das Gerät verfügt über einen internen Akku, der bei Bedarf ausgetauscht werden kann. Wenden Sie sich für einen korrekten Ersatzakku an den Support. Zerlegen Sie die Lampe nicht selbst, wenn Sie kein Fachmann sind. Entsorgen Sie den Akku nicht im Hausmüll, um Explosionsgefahr zu vermeiden.
