Installationsanleitung für Solarlampe SOLTECH Victoria 15W
Erfahren Sie, wie Sie die SOLTECH Victoria 15W Solarlampe installieren, bedienen und die verschiedenen Beleuchtungsmodi nutzen. Vollständige Anleitung zur Montage und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die SOLTECH Victoria 15W ist eine solarbetriebene Mastleuchte. Die Installation erfordert einen Mast mit einem Durchmesser von 2,5 bis 3,25 Zoll. Das Gerät verfügt über drei Beleuchtungsmodi, die über den Ein-/Ausschalter ausgewählt werden können. S. 1, 2
Wichtigste Schritte
- Einschalten: Taste 3 Sekunden lang gedrückt halten. S. 2
- Modus wählen: Taste kurz drücken, um zwischen Modus 1, 2 und 3 zu wechseln. S. 2
- Montage: Mit den vier mitgelieferten Schrauben am Mast befestigen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Mastdurchmesser | 2,5 - 3,25 Zoll | Kompatibler Bereich für die Montage | S. 2 |
| Empfohlene Sonneneinstrahlung | 3,5 Stunden/Tag | Mindestdauer für optimale Funktion | S. 1 |
Wo es im PDF steht

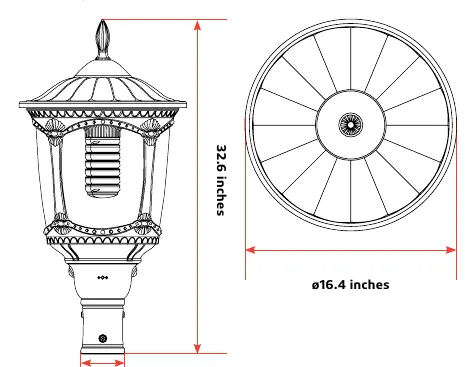

- Titelseite und Produktdaten S. 1
- Installation und Bedienung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die SOLTECH Victoria 15W ist eine solarbetriebene Mastleuchte. Für einen zuverlässigen Betrieb ist es entscheidend, dass die Leuchte an einem Ort mit ausreichender Sonneneinstrahlung installiert wird. Es wird ein tägliches Minimum von 3,5 Stunden direktem Sonnenlicht empfohlen. Halten Sie das Gerät von Schattenbereichen fern.
Sicherheitshinweis: Decken Sie das Solarpanel während der Installation mit einem undurchsichtigen Tuch oder Karton ab, um Stromschläge zu vermeiden, da bei Lichteinfall Spannung an den Anschlüssen anliegt.
Produktübersicht
Die Leuchte besteht aus folgenden Hauptkomponenten:
- Kappe: Oberer Abschluss der Leuchte.
- Solarpanel: Wandelt Sonnenlicht in Strom um.
- Lampe: LED-Leuchteinheit.
- Ein-/Ausschalter & Modus-Schalter: Zur Steuerung der Leuchte.
- PC-Lampenschirm: Schützt die LED-Einheit.
- Anzeige (Indikator): Zeigt den aktuellen Modus an.
- PIR-Sensor: Bewegungsmelder.
Installation
Die Leuchte ist für die Montage auf einem Mast vorgesehen. Bitte beachten Sie folgende Schritte:
- Stellen Sie sicher, dass der Mastdurchmesser zwischen 2,5 und 3,25 Zoll liegt.
- Decken Sie das Solarpanel während der Montage ab.
- Setzen Sie die Leuchte auf den Mast.
- Befestigen Sie die Leuchte mit den vier mitgelieferten Schrauben sicher am Mast.
Bedienung und Beleuchtungsmodi
Die Leuchte wird über den Ein-/Ausschalter gesteuert:
- Einschalten/Ausschalten: Halten Sie die Taste 3 Sekunden lang gedrückt.
- Moduswahl: Drücken Sie die Taste kurz, um zwischen den Modi 1, 2 und 3 zu wechseln.
Die Anzeige leuchtet je nach gewähltem Modus in einer anderen Farbe:
- Modus 1 (Rotes Licht): Konstante 15% Helligkeit bei Dämmerung; bei Bewegungserkennung 100% Helligkeit für 30 Sekunden.
- Modus 2 (Grünes Licht): Konstante 30% Helligkeit für die ersten 5 Stunden, danach 15% bis zum Morgengrauen; bei Bewegungserkennung 100% Helligkeit für 30 Sekunden.
- Modus 3 (Oranges Licht): Konstante 35% Helligkeit von Dämmerung bis zum Morgengrauen.
Praktische Hilfe
Typische Probleme
Leuchte schaltet sich nicht ein
Stellen Sie sicher, dass das Solarpanel nicht abgedeckt ist und ausreichend Sonnenlicht erhält (mind. 3,5 Stunden/Tag).
Installation am Mast nicht möglich
Prüfen Sie, ob der Mastdurchmesser innerhalb des Bereichs von 2,5 bis 3,25 Zoll liegt.
Vor der Verwendung
- Solarpanel während der Installation mit einem undurchsichtigen Tuch abdecken.
- Installationsort mit mindestens 3,5 Stunden direktem Sonnenlicht pro Tag wählen.
- Schattenbereiche am Installationsort vermeiden.
- Mastdurchmesser prüfen (2,5 bis 3,25 Zoll).
- Alle vier mitgelieferten Schrauben zur Befestigung verwenden.
Technische Daten in der Praxis
- Empfohlene Sonneneinstrahlung
- Mindestens 3,5 Stunden direktes Sonnenlicht pro Tag für optimale Batterieladung.
- Mastdurchmesser
- Kompatibler Bereich für die Montage: 2,5 bis 3,25 Zoll.
Abbildungen und Diagramme
- Die Abbildung zeigt die Montage auf einem Mast mittels vier Schrauben.
- Die Komponentenübersicht zeigt die Position des Ein-/Ausschalters und des PIR-Sensors.
Modellkompatibilität
- Nur für die Montage auf Masten mit einem Durchmesser von 2,5 bis 3,25 Zoll geeignet.
