Installationsanleitung für SOLTECH Broadway Billboard Lights
Erfahren Sie, wie Sie die solarbetriebenen SOLTECH Broadway Billboard Lights (10W/20W) installieren und warten. Diese Anleitung enthält technische Daten, Montageanweisungen für Wand- und Long-Arm-Halterungen sowie wichtige Nutzungshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die SOLTECH Broadway Billboard Lights sind solarbetriebene LED-Leuchten. Vor der ersten Inbetriebnahme müssen die Leuchten 8 bis 9 Stunden lang in direktem Sonnenlicht aufgeladen werden, um eine optimale Leistung zu gewährleisten. Die Leuchten verfügen über eine automatische Ein-/Ausschaltfunktion (an bei Nacht, aus bei Tag) und sind nach IP65 wasser- und staubgeschützt.
Technische Spezifikationen
Die Serie umfasst zwei Modelle mit unterschiedlicher Leistung:
- Modell 10W: 10W LED-Leistung, 1.000 Lumen, 17,6 Ah Lithium-Ionen-Akku.
- Modell 20W: 20W LED-Leistung, 2.000 Lumen, 35,2 Ah Lithium-Ionen-Akku.
- Gemeinsame Merkmale: 5,5V polykristallines Solarpanel, Farbtemperatur 4.000K oder 5.000K, Abstrahlwinkel 120°, Betriebstemperatur -20°C bis 149°F.
Installation
Es stehen zwei Montagearten zur Verfügung:
Wandmontage (Wall Mount)
Die Leuchten können direkt an Wänden montiert werden. Beachten Sie, dass für das Modell 10W eine spezifische Installationsmethode vorgesehen ist, die in den Diagrammen der Anleitung dargestellt ist.

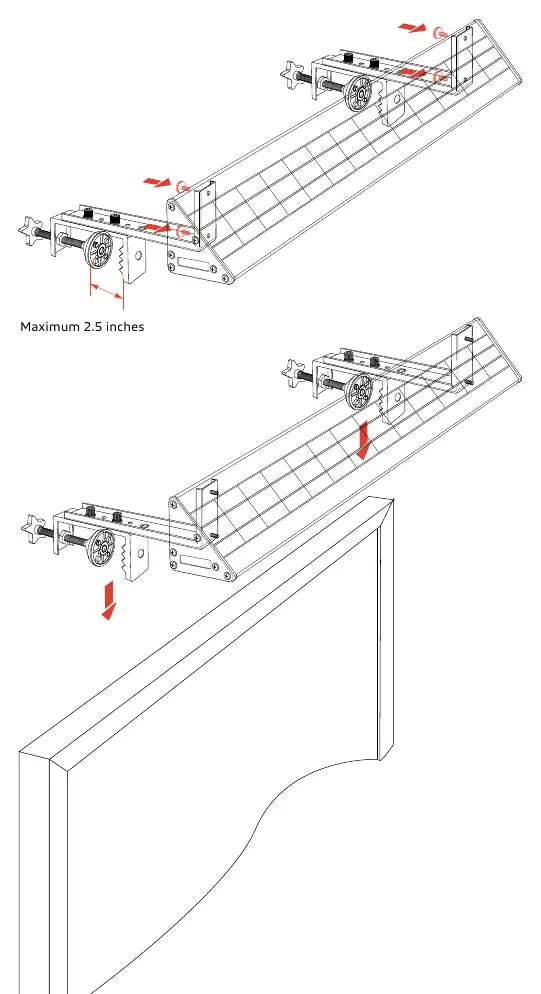

Long Arm Montage
Diese Methode eignet sich für dünnere Werbetafeln und nutzt ein Klemm-System. Bitte beachten Sie den Bedarf an Zubehör:
- 10W Modell: Benötigt zwei Long Arm Mounts.
- 20W Modell: Benötigt drei Long Arm Mounts.
Das Zubehör für die Long Arm Montage ist nicht im Standardlieferumfang enthalten und muss separat angefragt werden.
Betrieb und Wartung
Die Leistung der Solarleuchte hängt stark vom Standort und den Wetterbedingungen ab. Installieren Sie das Solarpanel an einem sonnigen Ort, um täglich 6 bis 8 Stunden Sonnenlicht zu gewährleisten. Bei anhaltend bewölktem oder regnerischem Wetter kann sich die Laufzeit verkürzen, da der Akku nicht vollständig geladen wird.
Garantie
Auf das Produkt wird eine eingeschränkte Garantie von 3 Jahren gewährt. Diese deckt Material- und Verarbeitungsfehler ab. Für Garantieleistungen wenden Sie sich bitte an Ihren lokalen Händler oder Vertriebsmitarbeiter.
Praktische Hilfe
Typische Probleme
Verkürzte Leuchtdauer bei Nacht
Dies tritt bei anhaltend bewölktem oder regnerischem Wetter auf, da der Akku nicht vollständig geladen wird. Stellen Sie sicher, dass das Solarpanel an einem sonnigen Ort installiert ist.
Leuchte schaltet sich nicht ein
Stellen Sie sicher, dass das Gerät vor der ersten Inbetriebnahme 8-9 Stunden in direktem Sonnenlicht geladen wurde.
Vor der Verwendung
- Laden Sie das Solarpanel vor der ersten Nutzung 8 bis 9 Stunden in direktem Sonnenlicht auf.
- Prüfen Sie, ob Sie die richtige Anzahl an Halterungen haben (10W benötigt 2 Long Arm Mounts, 20W benötigt 3).
- Stellen Sie sicher, dass der Montageort ausreichend Sonnenlicht erhält (6-8 Stunden täglich).
Technische Daten in der Praxis
- CCT (4000K/5000K)
- Farbtemperatur des Lichts; 4000K ist neutralweiß, 5000K ist tageslichtweiß.
Abbildungen und Diagramme
- Die Diagramme auf Seite 2 zeigen die physischen Abmessungen der 10W und 20W Modelle.
- Die Installationsdiagramme auf Seite 4 zeigen die korrekte Verschraubung für die Wandmontage.
- Die Diagramme auf Seite 5 illustrieren die Montage mit den Long Arm Mounts.
Modellkompatibilität
- Long Arm Mount Zubehör ist nicht im Standardpaket enthalten.
- Die 10W und 20W Modelle haben unterschiedliche Anforderungen an die Anzahl der Long Arm Mounts.
