Installationsanleitung für SOLTECH BROADWAY Billboard-Leuchten
Erfahren Sie, wie Sie die SOLTECH BROADWAY Billboard-Leuchten (10W/20W) installieren und bedienen. Diese Anleitung enthält technische Daten, Montageanweisungen für Wand- und Langarmhalterungen sowie wichtige Hinweise zur solaren Aufladung...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Bitte lesen Sie diese Anweisungen vor der Installation sorgfältig durch, um eine optimale Leistung und Langlebigkeit der Leuchten zu gewährleisten. Das Solarpanel muss vor der ersten Inbetriebnahme 8 bis 9 Stunden in direktem Sonnenlicht aufgeladen werden.
Hinweis zur Leistung: Die Leistung der Solarleuchte hängt vom Standort des Solarpanels und den Wetterbedingungen ab. Installieren Sie das Panel an einem sonnigen Ort, der täglich 6–8 Stunden direktes Sonnenlicht erhält. Bei anhaltend bewölktem oder regnerischem Wetter kann die Laufzeit verkürzt sein, da der Akku nicht vollständig geladen wird.
Produktmerkmale
- Einfache Installation ohne elektrische Verkabelung durch integriertes Design.
- Automatisches Einschalten bei Nacht und Ausschalten bei Tag.
- Integrierter Ein-/Ausschalter und Akku.
- Intelligenter Energiesparmodus erhöht die Leuchtdauer um das 1,5-fache.
- IP65-Schutz gegen Wasser und Staub.
- Unterstützt 2-3 Nächte Betrieb bei voller Ladung.

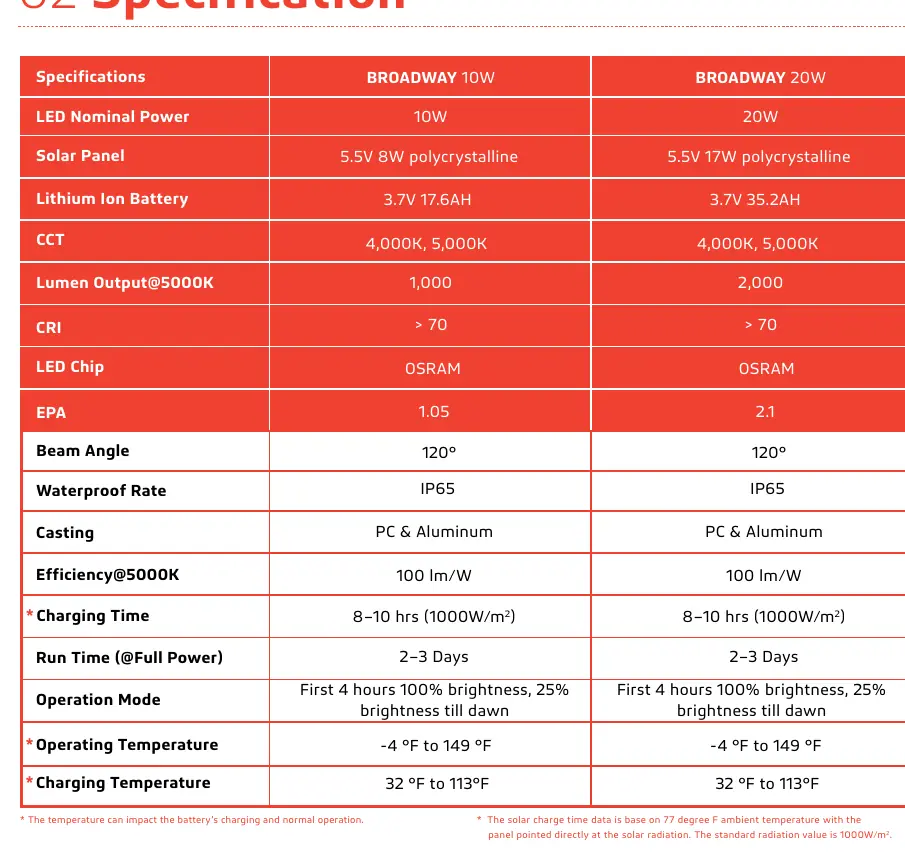

Technische Daten
Die BROADWAY-Serie ist in zwei Leistungsstufen erhältlich:
- BROADWAY 10W: 5.5V 8W Solarpanel, 3.7V 17.6AH Akku, 1.000 Lumen.
- BROADWAY 20W: 5.5V 17W Solarpanel, 3.7V 35.2AH Akku, 2.000 Lumen.
- Betriebsmodus: Die ersten 4 Stunden 100% Helligkeit, danach 25% Helligkeit bis zum Morgengrauen.
- Betriebstemperatur: -4 °F bis 149 °F (-20 °C bis 65 °C).
- Ladetemperatur: 32 °F bis 113 °F (0 °C bis 45 °C).
Installation
Es stehen zwei Montagemethoden zur Verfügung:
Wandmontage
Diese Methode ist vielseitig einsetzbar und eignet sich für traditionelle Beschilderungen sowie gewerbliche Einrichtungen und Gebäude.
Langarmmontage
Ideal für dünnere Werbetafeln. Das System verwendet eine Klemmvorrichtung (Tighten-to-grip), um die Leuchte sicher zu fixieren. Hinweis: Die Langarmhalterung ist nicht im Standardlieferumfang enthalten. Für die BROADWAY 10W werden zwei Halterungen benötigt, für die BROADWAY 20W drei Halterungen.
Garantie
Auf das Produkt wird eine 3-jährige beschränkte Garantie gewährt. Diese deckt Material- und Verarbeitungsfehler ab. Für Garantieleistungen wenden Sie sich bitte an Ihren lokalen Händler oder Vertriebsmitarbeiter.
Praktische Hilfe
Typische Probleme
Kurze Leuchtdauer bei Nacht
Stellen Sie sicher, dass das Solarpanel täglich 6-8 Stunden direktes Sonnenlicht erhält. Bei bewölktem Wetter wird der Akku nicht vollständig geladen.
Leuchte schaltet sich nicht ein
Prüfen Sie, ob der Ein-/Ausschalter aktiviert ist und ob das Solarpanel vor der ersten Nutzung ausreichend (8-9 Stunden) geladen wurde.
Vor der Verwendung
- Solarpanel vor der ersten Nutzung 8-9 Stunden in direktem Sonnenlicht aufladen.
- Montageort mit maximaler Sonneneinstrahlung wählen.
- Prüfen, ob Wand- oder Langarmhalterung für den Untergrund geeignet ist.
- Bei BROADWAY 10W zwei Langarmhalterungen bereithalten.
- Bei BROADWAY 20W drei Langarmhalterungen bereithalten.
Technische Daten in der Praxis
- Betriebsmodus
- Die Leuchte startet mit 100% Helligkeit für 4 Stunden und dimmt dann auf 25% bis zum Morgengrauen.
Abbildungen und Diagramme

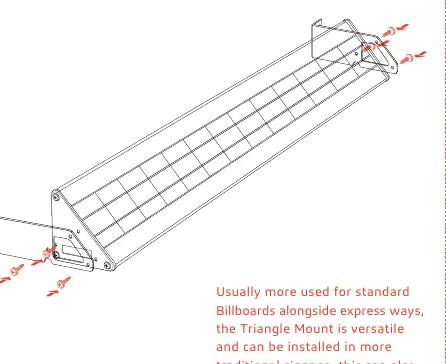

- Wandmontage: Schrittweise Befestigung der Leuchte an der Wandfläche.

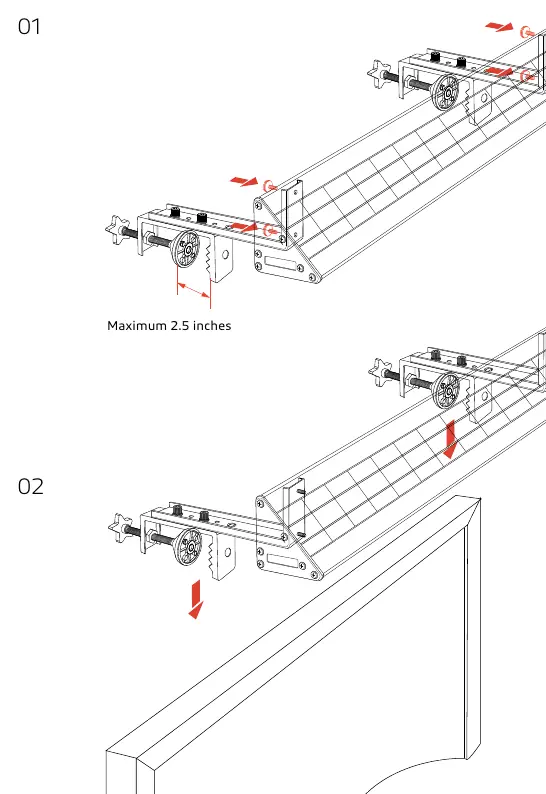

- Langarmmontage: Verwendung der Klemmvorrichtung für dünne Werbetafeln (max. 2,5 Zoll Dicke).
Modellkompatibilität
- BROADWAY 10W benötigt 2 Langarmhalterungen.
- BROADWAY 20W benötigt 3 Langarmhalterungen.
- Langarmhalterungen sind nicht im Standardpaket enthalten.
