Installationsanleitung für SOLTECH SOLPORT Wall Pack Lights 15W
Erfahren Sie, wie Sie die SOLTECH SOLPORT 15W Solar-Wandleuchte installieren, bedienen und optimal ausrichten. Vollständige Anleitung zu Betriebsmodi, Fernbedienung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die SOLPORT 15W ist eine solarbetriebene Wandleuchte mit PIR-Sensor. Sie benötigt 8-9 Stunden Erstladung und bietet 3 Betriebsmodi, die per Fernbedienung steuerbar sind. S. 2, 4
Wichtigste Schritte
- Erstladung durchführen S. 2
- Lampe aktivieren S. 4
Erste Inbetriebnahme
- Laden Sie das Gerät 8-9 Stunden in der Sonne auf und drücken Sie die Taste an der Lampe zur Aktivierung. S. 2, 4
Wartung und Reset
- Wenn der Akku entnommen oder ersetzt wurde, muss das Solarmodul wieder direktem Sonnenlicht ausgesetzt werden, um die Lampe zu aktivieren. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 15W | Nennleistung | S. 2 |
| Schutzart | IP65 | Wasserdichtigkeit | S. 2 |
| Reichweite Fernbedienung | <= 12 Meter | Maximale Steuerungsdistanz | S. 4 |
Wo es im PDF steht
- Einleitung und Funktionen S. 2
- Technische Daten S. 2
- Installation S. 3
- Fernbedienung S. 4
- Ausrichtung des Solarmoduls S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die SOLTECH SOLPORT 15W ist eine solarbetriebene Wandleuchte. Vor der ersten Inbetriebnahme muss das Solarmodul 8 bis 9 Stunden lang in direktem Sonnenlicht aufgeladen werden, um eine optimale Leistung zu gewährleisten. Die Lampe schaltet sich bei Dämmerung automatisch ein. Bitte beachten Sie, dass die Leuchtdauer von der Sonneneinstrahlung und dem Wetter abhängt. Bei bewölktem Wetter kann die Laufzeit reduziert sein.
Produktbeschreibung und Funktionen
Die Leuchte integriert Solarmodul, Batterie, Sensor und Lichtquelle in einem kompakten Gehäuse. Zu den Hauptmerkmalen gehören:
- Einstellbarer Neigungswinkel des Solarmoduls zur Maximierung der Sonneneinstrahlung.
- Schwenkbares LED-Modul zur gezielten Ausleuchtung.
- Integrierter PIR-Bewegungssensor.
- Drei programmierbare Betriebsmodi.
- Steuerung per Fernbedienung oder direkt an der Leuchte.
Installation

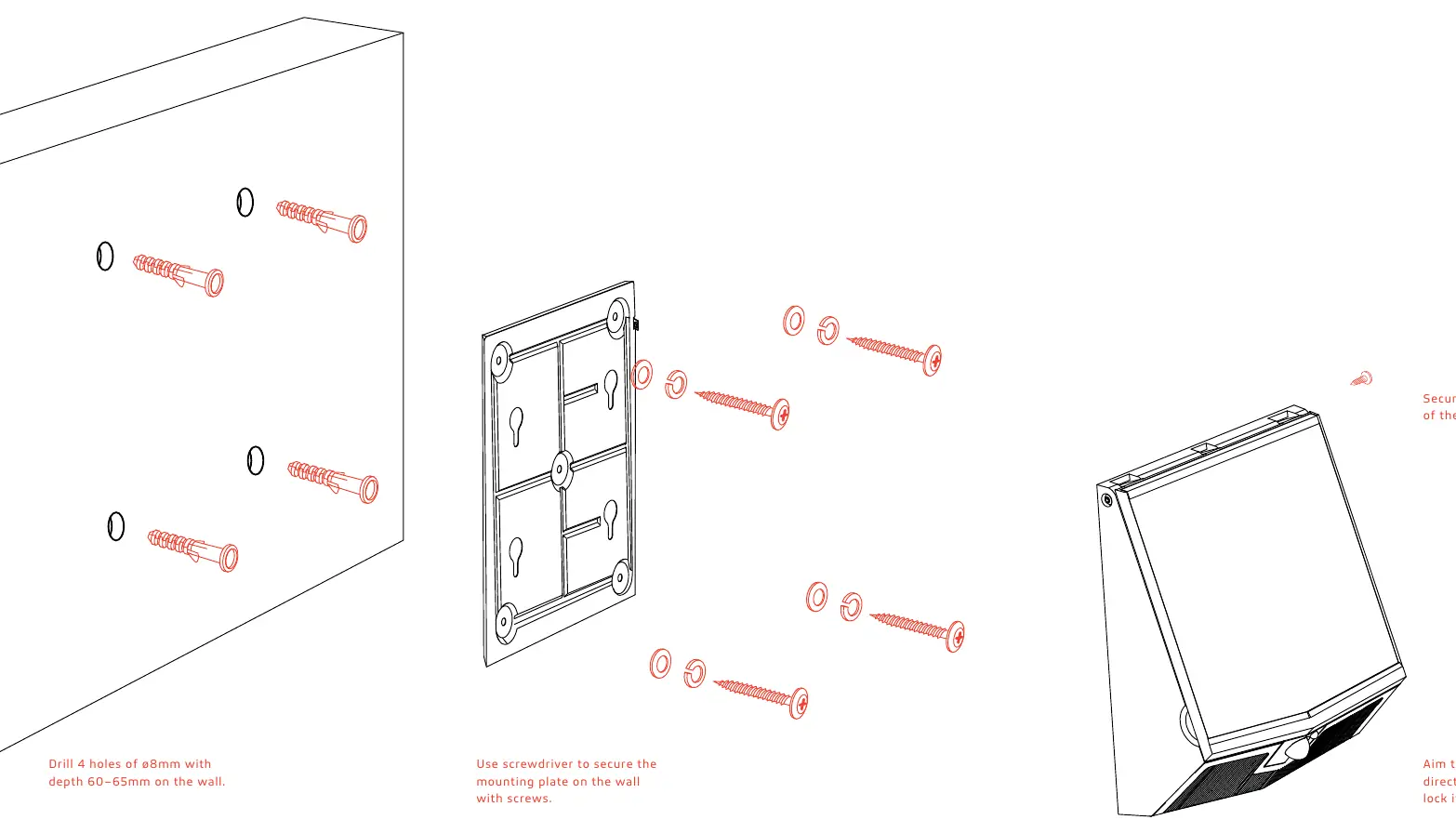

Die Montage erfolgt als Wandmontage:
- Bohren Sie 4 Löcher mit einem Durchmesser von 8 mm und einer Tiefe von 60–65 mm in die Wand.
- Befestigen Sie die Montageplatte mit Schrauben an der Wand.
- Richten Sie das Licht in die gewünschte Richtung aus und schieben Sie es nach unten, um es zu arretieren.
- Sichern Sie die Schraube an der Seite der Montageplatte.
Fernbedienung und Betriebsmodi
Drücken Sie vor der ersten Nutzung eine beliebige Taste an der Lampe, um diese und die Fernbedienung zu aktivieren. Die Reichweite der IR-Fernbedienung beträgt maximal 12 Meter. Verfügbare Modi:
- Ein/Aus: Mit Speicherfunktion für den vorherigen Modus.
- Konstantlicht-Modus: Die Lampe leuchtet bei Dämmerung mit 50 % Helligkeit. Nach 5 Stunden oder bei einem Batteriestand unter 30 % wechselt sie in Modus 3.
- Volle Helligkeit & Gedimmt: Bei Bewegungserkennung (bis 24 ft) volle Helligkeit. Nach 20 Sekunden ohne Bewegung schaltet sich das obere Licht aus und das untere Licht ein.
- Volle Helligkeit & Aus: Bei Bewegungserkennung volle Helligkeit. Nach 20 Sekunden ohne Bewegung schaltet sich das Licht komplett aus.
Ausrichtung des Solarmoduls

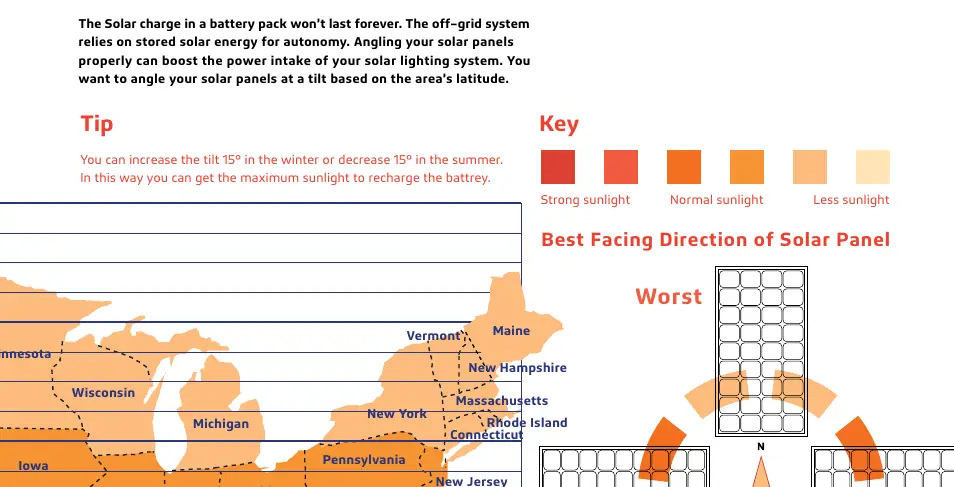

Um die Batterielaufzeit zu maximieren, sollte das Solarmodul basierend auf dem Breitengrad des Standorts geneigt werden. Im Winter kann der Neigungswinkel um 15° erhöht und im Sommer um 15° verringert werden, um die Sonneneinstrahlung zu optimieren.
Wartung und Sicherheit
Die Lampe verfügt über einen internen, austauschbaren Akku. Bei einem Austausch oder wenn der Akku entnommen wurde, muss das Solarmodul wieder direktem Sonnenlicht ausgesetzt werden, um die Lampe zu aktivieren. Nicht-Fachleute sollten das Gerät nicht demontieren. Entsorgen Sie den Akku nicht im Hausmüll.
Praktische Hilfe
Typische Probleme
Lampe leuchtet nicht oder nur kurz
Stellen Sie sicher, dass das Solarmodul ausreichend Sonnenlicht erhält. Laden Sie das Gerät 8-9 Stunden vor der ersten Nutzung auf. Prüfen Sie, ob die Lampe durch Drücken der Taste aktiviert wurde.
Fernbedienung reagiert nicht
Stellen Sie sicher, dass Sie die Taste an der Lampe zuerst gedrückt haben, um die Verbindung zu aktivieren. Achten Sie auf die maximale Reichweite von 12 Metern.
Vor der Verwendung
- Solarmodul 8-9 Stunden bei vollem Sonnenlicht aufladen.
- Montageort mit maximaler Sonneneinstrahlung wählen.
- Taste an der Lampe drücken, um die Aktivierung abzuschließen.
- Neigungswinkel des Solarmoduls an den Breitengrad anpassen.
Abbildungen und Diagramme
- Montageplatte: Wird mit 4 Schrauben an der Wand befestigt.
- Neigungswinkel: Das Solarmodul sollte je nach Breitengrad geneigt werden, um die Effizienz zu steigern.
