Montageanleitung für Hinkley 1141OL-CL Außenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage und den elektrischen Anschluss der Hinkley 1141OL-CL Außenleuchte. Vor Beginn der Arbeiten muss die Stromversorgung zwingend ausgeschaltet werden. Bei der Installation im Außenbereich ist es erforderlich, alle Kabelverbinder mit Silikon abzudichten, um eine wasserdichte Verbindung zu gewährleisten. Sollten Sie keine Erfahrung mit Elektroinstallationen haben, ziehen Sie einen qualifizierten Elektriker hinzu.

Montage der Leuchte

Die Montage des Glases sollte vor der endgültigen Installation am Pfosten erfolgen:

1. Entfernen Sie die Schlaufe (1) oben an der Leuchte vom Mittelstab (5).
2. Entfernen Sie den Abstandshalter (2) und nehmen Sie die Dach- und Scroll-Baugruppe (3) vom Mittelstab (5) ab.
3. Schieben Sie das Glas (4) in die Leuchte. Achten Sie darauf, dass sich das kleine Loch oben am Glas an der Oberseite der Leuchte befindet.
4. Setzen Sie die Dach- und Scroll-Baugruppe (3) wieder auf den Mittelstab (5) und richten Sie die Stifte (P) an der Unterseite der Scrolls mit den Löchern in den Pfosten (U) aus.
5. Setzen Sie den Abstandshalter (2) wieder ein und schrauben Sie die Schlaufe (1) fest, um die Montage abzuschließen.

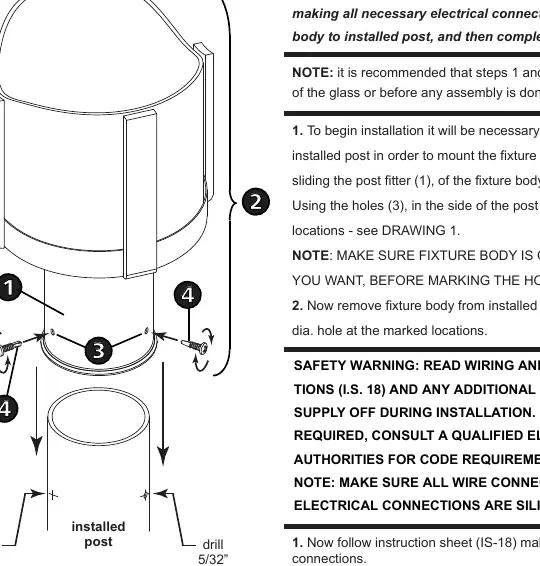

Pfostenmontage

Für die Montage auf einem Pfosten sind folgende Schritte erforderlich:

1. Schieben Sie das Pfostenpassstück (1) des Leuchtenkörpers (2) über den installierten Pfosten.
2. Markieren Sie die Positionen für die Befestigungslöcher mithilfe der Löcher (3) an der Seite des Pfostenpassstücks.
3. Entfernen Sie den Leuchtenkörper und bohren Sie an den markierten Stellen Löcher mit einem Durchmesser von 5/32 Zoll (4 mm).
4. Führen Sie die Verkabelung gemäß den Anweisungen durch.
5. Setzen Sie den Leuchtenkörper wieder auf den Pfosten, richten Sie die Löcher aus und sichern Sie ihn mit den drei mitgelieferten Blechschrauben (4).

Elektrischer Anschluss

Der Anschluss erfolgt gemäß den I.S. 18 Anweisungen:

• Positive Leitung: Verbinden Sie den positiven Versorgungsdraht (A) (schwarz oder glatte Seite) mit dem positiven Leuchtenkabel (B) mittels eines geeigneten Drehverbinders.
• Negative Leitung: Verbinden Sie den negativen Versorgungsdraht (C) (weiß oder gerippte Seite) mit dem negativen Leuchtenkabel (D).
• Erdung: Verbinden Sie das Erdungskabel der Leuchte (E) mit der Erdung der Stromversorgung im Inneren des Pfostens. Verwenden Sie einen geeigneten Drehverbinder und dichten Sie diesen mit Silikon ab.
