Installationsanleitung für RAB WPLED 10W/13W LED-Leuchte
Schnelle Installationsanleitung für die RAB WPLED 10W/13W LED-Leuchte. Enthält Anweisungen zur Montage an Anschlussdosen, Aufputzmontage, 0-10V Dimmverkabelung, Installation des Dämmerungsschalters sowie wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. Die Leuchte muss gemäß dem National Electrical Code und allen geltenden örtlichen Vorschriften installiert werden. Eine ordnungsgemäße Erdung ist für die Sicherheit erforderlich.
- Strom abschalten: Stellen Sie sicher, dass die Stromzufuhr vor der Installation oder Wartung vollständig unterbrochen ist.
- Wetterfestigkeit: Verwenden Sie wetterfestes Silikondichtmittel um die Kanten der Anschlussdose (Back Box) und ungenutzte Kabeleinführungen, insbesondere bei unebenen Wandflächen.
- Dichtungen: Stellen Sie sicher, dass alle Dichtungen korrekt sitzen und alle Schrauben fest angezogen sind, um die Wetterfestigkeit zu gewährleisten.
Montage


Montage an einer Anschlussdose (Junction Box Mount)
- Lösen und entfernen Sie die drei Linsenschrauben und nehmen Sie die Abdeckung ab.
- Lösen und entfernen Sie die zwei Gehäuseschrauben und nehmen Sie das Gehäuse von der Anschlussdose ab.
- Befestigen Sie die Anschlussdose an der Montagefläche.
- Verkabeln Sie die Leuchte mit UL-gelisteten Kabelverbindern gemäß den geltenden Vorschriften.
- Platzieren Sie die Dichtung zwischen Anschlussdose und Gehäuse und montieren Sie das Gehäuse wieder.
- Bringen Sie die Abdeckung wieder an und ziehen Sie die Linsenschrauben fest.
Aufputzmontage (Surface Mount)
- Montieren Sie die mitgelieferte Querstange (Crossbar) an der Unterputzdose.
- Platzieren Sie die Dichtung auf der Rückseite der Leuchte.
- Verkabeln Sie die Leuchte gemäß den Anweisungen.
- Befestigen Sie die Leuchte mit der Edelstahlschraube an der Querstange und decken Sie die Schraube mit der Kappe ab.

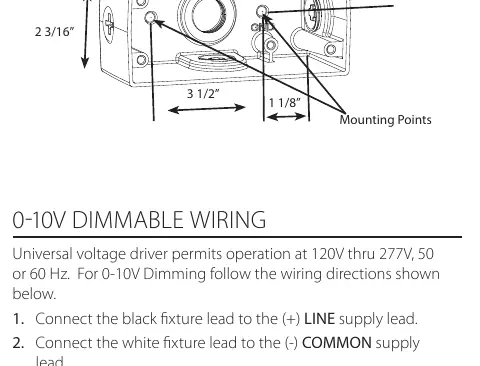

Verkabelung und Dimmung
Die Leuchte verfügt über einen Universaltreiber für 120V bis 277V (50/60 Hz). Für die 0-10V Dimmung:

- Schließen Sie das schwarze Kabel an die (+) LINE-Versorgungsleitung an.
- Schließen Sie das weiße Kabel an die (-) COMMON-Versorgungsleitung an.
- Verbinden Sie das Erdungskabel (GROUND) mit der Erdung.
- Verbinden Sie das violette Kabel mit dem (V+) DIM-Anschluss.
- Verbinden Sie das rosa (oder graue) Kabel mit dem (V-) DIM-Anschluss.
- Das gelbe Kabel darf nicht angeschlossen werden und sollte isoliert werden.
Installation des Dämmerungsschalters (Photocell)
Entfernen Sie den Verschlussstopfen oben an der Wandanschlussdose. Installieren Sie den Dämmerungsschalter und verkabeln Sie ihn gemäß dem Diagramm. Verwenden Sie einen Schalter, der für Ihre Versorgungsspannung ausgelegt ist.

Reinigung und Wartung
Stellen Sie sicher, dass die Leuchte abgekühlt ist, bevor Sie Wartungsarbeiten durchführen. Reinigen Sie die Glaslinse mit einem nicht scheuernden Glasreiniger. Öffnen Sie das Gehäuse nicht, um die LED zu reinigen, und berühren Sie die LED nicht.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Netzspannung korrekt ist und die Verkabelung den Anweisungen entspricht.
Stellen Sie sicher, dass die 0-10V Dimmleitungen (violett/rosa) korrekt angeschlossen sind und nicht mit der Erdung verbunden wurden.
Stellen Sie sicher, dass alle Dichtungen korrekt sitzen und ungenutzte Kabeleinführungen mit Silikon abgedichtet wurden.
Vor der Verwendung
- Stromversorgung vor Arbeitsbeginn ausschalten
- Dichtungen auf korrekten Sitz prüfen
- Geeignetes Silikondichtmittel für die Außenabdichtung bereithalten
- Verkabelung gemäß NEC und örtlichen Vorschriften planen
Technische Daten in der Praxis
- 0-10V Dimmung
- Ermöglicht die Helligkeitssteuerung über ein kompatibles 0-10V Steuersignal.
- Universal Voltage
- Unterstützt Eingangsspannungen von 120V bis 277V.
Abbildungen und Diagramme
- Das Diagramm für die Anschlussdosenmontage zeigt die Position der Dichtungen und Schrauben.
- Das 0-10V Verkabelungsdiagramm zeigt die korrekte Zuordnung der farbigen Leitungen.
- Das Diagramm für den Dämmerungsschalter zeigt die Verkabelung zwischen Sensor und Leuchte.
Modellkompatibilität
- Nur für den Einsatz mit kompatiblen 0-10V Dimmern geeignet.
- Dämmerungsschalter muss für die verwendete Versorgungsspannung ausgelegt sein.
