Bedienungsanleitung Solar-Flutlicht Hyundai LD-SFL-10W...
Erfahren Sie, wie Sie das Hyundai Solar-Flutlicht LD-SFL-10W Twinspad-PIR installieren, die verschiedenen Arbeitsmodi nutzen und die Powerbank-Funktion bedienen. Detaillierte Anleitung zur Wandmontage und Sensorsteuerung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Hyundai Solar-Flutlicht LD-SFL-10W Twinspad-PIR ist eine vielseitige Beleuchtungslösung, die sowohl für den Innen- als auch Außenbereich geeignet ist. Das System besteht aus einer Lampe und einem Solarpanel, die flexibel verbunden oder separat genutzt werden können. Das Gerät verfügt über einen PIR-Bewegungssensor, verschiedene Arbeitsmodi und eine integrierte Powerbank-Funktion zum Laden externer Geräte via USB.
Installation
Es stehen drei Installationsmethoden zur Verfügung:
- Installation A (Wandmontage): Bohren Sie Löcher für das Solarpanel (167 mm Abstand) und die Lampe (132,5 mm Abstand). Verbinden Sie das Kabel des Solarpanels mit der Lampe und dichten Sie den Anschluss mit dem Silikonstopfen ab.
- Installation B (Flache Oberfläche): Klappen Sie den Standbügel aus und stellen Sie die Lampe direkt auf eine ebene Fläche.
- Installation C (Hängende Montage): Bohren Sie zwei Löcher mit 88,5 mm Abstand. Befestigen Sie Schrauben mit etwas Spielraum, klappen Sie den Standbügel aus und hängen Sie die Lampe in die Löcher ein. Die empfohlene Montagehöhe beträgt weniger als 2 Meter.
Arbeitsmodi
Die Lampe bietet zwei Hauptbetriebsarten:
- Modus A (Konstantlicht, nicht mit Solarpanel verbunden):
- A1: 30% Helligkeit.
- A2: 100% Helligkeit.
- A3: Ausschalten.
- Modus B (Sensormodus, mit Solarpanel verbunden):
- B1: Schaltet bei Bewegung (bis 6m) auf 100% Helligkeit, nach 20 Sekunden ohne Bewegung auf 5%.
- B2: 100% Helligkeit für 5 Stunden, danach Wechsel in Modus B1 oder bei Akkustand unter 30%.
- B3: Ausschalten.
Powerbank-Funktion
Die Lampe kann als Powerbank genutzt werden. Der USB-Ausgang liefert 5,0V/1,0A. Eine Anzeige informiert über den Akkustand (25%, 50%, 75%, 100%). Der DC-Micro-Eingang dient zum Aufladen des internen Akkus.
Technische Daten
- Leistung: 10W
- Lichtstrom: 1100 Lumen
- Akku: 7200mAh / 3,7V 18650 Lithium (austauschbar)
- Schutzklasse: IP65
- Sensorbereich: 120° Winkel, bis zu 6 Meter Reichweite
- Farbtemperatur: 3000K / 4000K / 6000K
- Betriebstemperatur: -20°C bis 50°C
Praktische Hilfe
Typische Probleme
Lampe leuchtet nicht im Sensormodus
Stellen Sie sicher, dass das Solarpanel korrekt mit der Lampe verbunden ist und sich das Gerät im Modus B befindet.
Akku lädt nicht
Prüfen Sie die Verbindung zum Solarpanel oder nutzen Sie den DC-Micro-Eingang zum Aufladen via USB.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf.
- Wählen Sie einen Montageort mit ausreichender Sonneneinstrahlung für das Solarpanel.
- Stellen Sie sicher, dass die Montagehöhe 5 Meter nicht überschreitet.
Technische Daten in der Praxis
- 3 Meter Kabel
- Länge des Verbindungskabels zwischen Solarpanel und Lampe.
Abbildungen und Diagramme

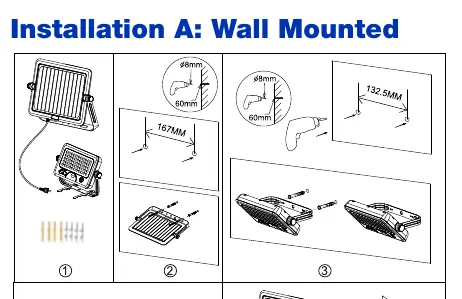

- Installation A zeigt das Bohren und Befestigen von Solarpanel und Lampe an der Wand.
- Installation C zeigt die hängende Montage mittels Standbügel.
Modellkompatibilität
- Empfohlene Montagehöhe für Wandmontage: unter 5 Meter.
- Empfohlene Montagehöhe für hängende Montage: unter 2 Meter.
