Bedienungsanleitung für Außenwandleuchte LAP 1121S
Erfahren Sie, wie Sie die Außenwandleuchte LAP 1121S sicher installieren, anschließen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und technische Daten für eine korrekte Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren Installation und Nutzung der Außenwandleuchte LAP 1121S. Bitte lesen Sie die Anweisungen vor der Montage sorgfältig durch. Die Installation muss von einer fachkundigen Person gemäß den örtlichen Vorschriften durchgeführt werden. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten am Sicherungskasten unterbrochen ist.
Installation und Montage
Die Leuchte ist für die Wandmontage konzipiert. Stellen Sie sicher, dass der gewählte Montagepunkt das Gewicht der Leuchte tragen kann.
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Wählen Sie einen geeigneten Montageort, der nicht korrosiven Einflüssen ausgesetzt ist.
- Bohren Sie die Löcher für die Wandhalterung (Ø 6 mm).
- Verwenden Sie die mitgelieferten Schrauben und Dübel nur für Mauerwerk. Bei anderen Wandtypen müssen geeignete Befestigungsmittel separat erworben werden.
- Achten Sie beim Bohren darauf, keine Leitungen und Rohre in der Wand nicht zu beschädigen.
- Befestigen Sie die Wandplatte sicher an der Montagefläche.
Elektrischer Anschluss
Der elektrische Anschluss darf nur durch eine qualifizierte Person erfolgen. Beachten Sie das Schaltbild in der Anleitung:
- L (Phase): Braun oder Rot
- N (Neutralleiter): Blau oder Schwarz
- Erde (Schutzleiter): Gelb/Grün
Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine losen Drähte aus der Anschlussklemme ragen.
Wartung und Pflege
Um die Oberfläche in gutem Zustand zu halten, wird eine regelmäßige Wartung empfohlen.
- Schalten Sie die Stromversorgung mindestens 10 Minuten vor Wartungsarbeiten oder dem Leuchtmittelwechsel aus, damit die Leuchte abkühlen kann.
- Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerschwämme.
- Die IP44-Schutzart ist nur bei korrekter Installation und Abdichtung gewährleistet.
Technische Daten
- Spannungsversorgung: 220-240 V~, 50 Hz
- Leuchtmittel: 1 x Max. 60 W E27 (Leuchtmittel nicht im Lieferumfang enthalten)
- Schutzart: IP44 (spritzwassergeschützt)
- Schutzklasse: Klasse I (muss geerdet werden)
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nach der Installation nicht
Prüfen Sie, ob die Stromversorgung eingeschaltet ist und ob alle elektrischen Anschlüsse korrekt und fest sitzen.
IP44-Schutz nicht gewährleistet
Stellen Sie sicher, dass die Leuchte korrekt montiert und vollständig abgedichtet ist.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Alle Teile aus der Verpackung entnehmen und auf Vollständigkeit prüfen.
- Geeigneten Montageort wählen.
- Sicherstellen, dass die Montagefläche das Gewicht der Leuchte tragen kann.
- Passendes Leuchtmittel (E27, max. 60W) bereithalten.
Abbildungen und Diagramme

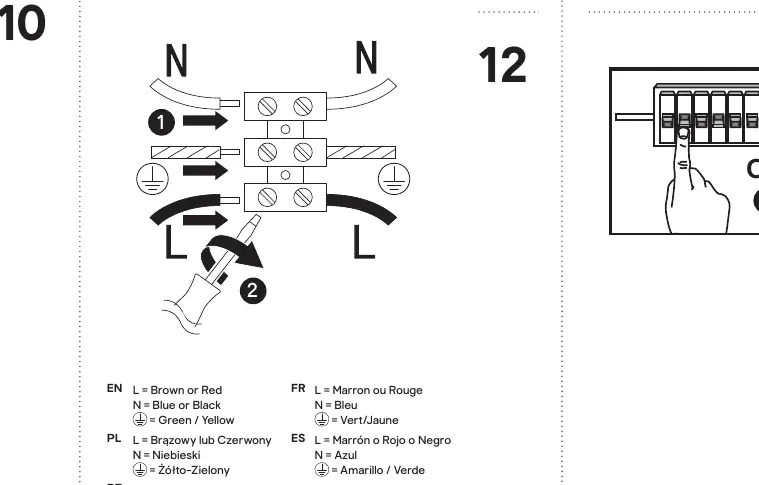

- Der Schaltplan zeigt den Anschluss von Phase (L), Neutralleiter (N) und Schutzleiter (Erde) an die Anschlussklemme.

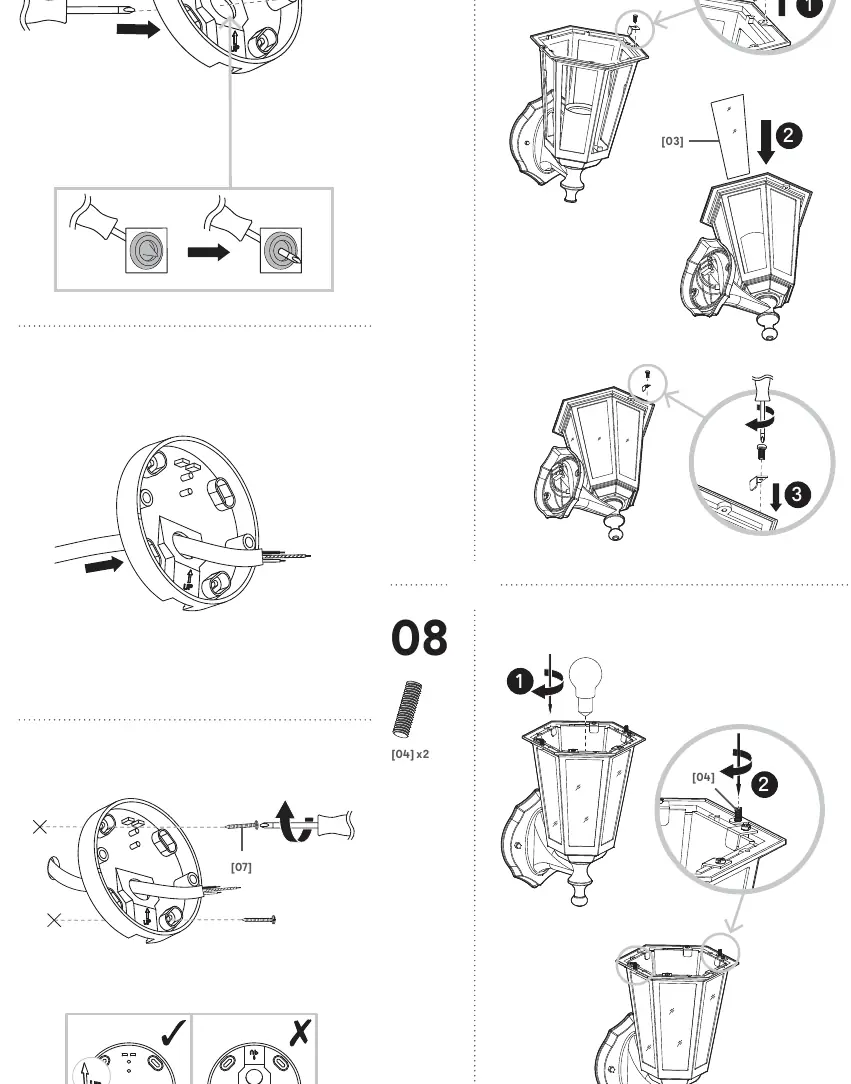

- Die Montageschritte illustrieren das Bohren der Löcher, das Einsetzen der Dübel und die Befestigung der Wandplatte.
Modellkompatibilität
- Die mitgelieferten Dübel und Schrauben sind nur für Mauerwerk geeignet.
- Leuchtmittel ist nicht im Lieferumfang enthalten.
