Bedienungsanleitung für Sloan 117-6.5-E-CP-H-B Spülventil

Erfahren Sie alles über das Sloan 117-6.5-E-CP-H-B Spülventil. Technische Daten, Installationsvoraussetzungen und Betriebsdruck für dieses manuelle Spülventil für Ausgussbecken.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Sloan Royal 117-6.5-E-CP-H-B Spülventil Seite 1 Installationszeichnung mit Einbaumaßen Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Spezifikationen und Installationsvoraussetzungen für das manuelle Spülventil Sloan 117-6.5-E-CP-H-B. Es dient als Referenz für die korrekte Planung und Installation in gewerblichen Sanitäranlagen. Das Ventil ist für den Einsatz an Ausgussbecken konzipiert.

Produktbeschreibung

Das Sloan 117-6.5-E-CP-H-B ist ein manuelles Spülventil für Ausgussbecken (Service Sink). Es zeichnet sich durch eine robuste Konstruktion aus Messing mit hohem Kupferanteil aus, die gegen Entzinkung resistent ist. Das Ventil verfügt über eine PERMEX-Synthetik-Gummimembran mit doppelt gefiltertem Bypass, was die Langlebigkeit und Zuverlässigkeit erhöht.

Sloan Royal 117-6.5-E-CP-H-B Spülventil
Sloan Royal 117-6.5-E-CP-H-B Spülventil

Technische Details

  • Spülvolumen: 6,5 gpf (24,6 lpf)
  • Oberfläche: Poliertes Chrom (CP)
  • Ventiltyp: Membranventil
  • Anschluss: Top Spud (oberer Anschluss)
  • Zulauf: 1 Zoll (25 mm)
  • Bedienung: Fronthebel
  • Einbaumaß (Rough-in): 24 Zoll (610 mm)

Betriebsbedingungen

Für einen ordnungsgemäßen Betrieb muss der Fließdruck zwischen 15 und 80 psi (103 - 552 kPa) liegen. Bestimmte Armaturen können einen höheren Mindestfließdruck erfordern; beachten Sie hierzu die Angaben des Herstellers der Sanitärkeramik.

Installation und Montage

Die Installation muss gemäß den geltenden Sanitärvorschriften erfolgen. Das Ventil ist für den Anschluss an eine 1-Zoll-Versorgungsleitung ausgelegt. Das Einbaumaß beträgt 24 Zoll (610 mm) vom Boden bis zur Mitte des Anschlusses. Stellen Sie sicher, dass alle Verbindungen gemäß den beiliegenden Installationsanweisungen (separat erhältlich) abgedichtet und festgezogen sind.

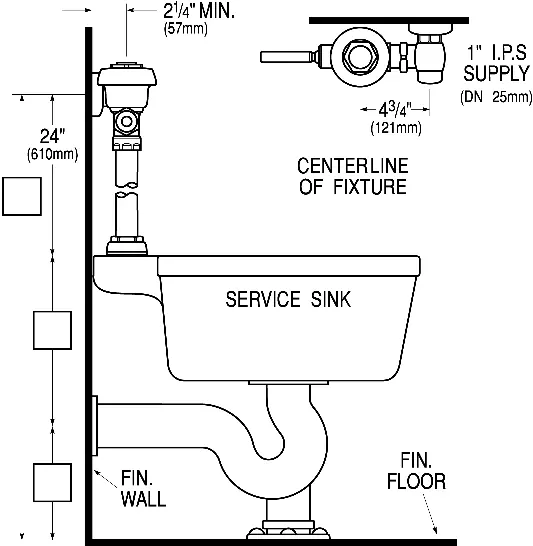

Installationszeichnung mit Einbaumaßen
Installationszeichnung mit Einbaumaßen

Praktische Hilfe

Typische Probleme

Unzureichende Spülleistung

Prüfen Sie, ob der Fließdruck im Bereich von 15-80 psi liegt. Ein zu niedriger Druck verhindert die korrekte Funktion.

Inkompatibilität mit dem Becken

Stellen Sie sicher, dass das Becken für ein Spülventil mit Top-Spud-Anschluss ausgelegt ist.

Vor der Verwendung

  • Prüfen Sie den verfügbaren Fließdruck (15-80 psi).
  • Stellen Sie sicher, dass die Versorgungsleitung 1 Zoll (25 mm) beträgt.
  • Überprüfen Sie die Kompatibilität mit dem vorhandenen Ausgussbecken.
  • Stellen Sie sicher, dass alle notwendigen Montageteile vorhanden sind.

Abbildungen und Diagramme

  • Die Zeichnung zeigt das Einbaumaß von 24 Zoll (610 mm) vom Boden bis zur Mitte des Anschlusses.
  • Der Zulauf erfolgt über eine 1-Zoll-Versorgungsleitung.

Modellkompatibilität

  • Das Ventil ist für Ausgussbecken (Service Sink) konzipiert.
  • Nicht für alle Beckentypen geeignet; prüfen Sie die Spezifikationen des Beckenherstellers.
