Manuelles Spülventil Sloan Dolphin 115-1.6-GJ-CP
Erfahren Sie alles über das manuelle Spülventil Sloan Dolphin 115-1.6-GJ-CP. Technische Daten, Installationsmaße und Betriebsdruck für eine korrekte Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen und Installationsmaße für das manuelle Spülventil Sloan Dolphin 115-1.6-GJ-CP. Es ist für den Einsatz in WCs mit Top-Spud-Anschluss konzipiert. Bitte beachten Sie, dass für den ordnungsgemäßen Betrieb ein Fließdruck zwischen 15 und 80 psi (103 - 552 kPa) erforderlich ist.
Produktbeschreibung
Das Sloan Dolphin 115-1.6-GJ-CP ist ein manuelles Spülventil für WCs. Es zeichnet sich durch eine robuste Konstruktion aus Rotguss (Red Brass) und ein verchromtes Finish aus. Das Ventil arbeitet mit einem Kolbenmechanismus, der in Öl gelagert und von Ablagerungen isoliert ist.
Technische Details
- Spülvolumen: 1.6 gpf (6.0 lpf)
- Ventiltyp: Kolbenventil
- Material: Rotguss (Red Brass)
- Anschluss: Top Spud, 1.5 Zoll (38 mm)
- Versorgungsleitung: 1 Zoll (25 mm)
- Betriebsdruck (fließend): 15-80 psi (103 - 552 kPa)
Installationsmaße
Die Installation erfordert die Einhaltung spezifischer Abstände. Das Rough-in-Maß beträgt 24 Zoll (610 mm). Die Versorgungsleitung sollte einen Durchmesser von 1 Zoll (25 mm) aufweisen. Bitte konsultieren Sie die beiliegende Zeichnung für die genaue Positionierung der Anschlüsse in Bezug auf die Wand und den Boden.
Betrieb und Wartung
Das Spülvolumen ist werkseitig eingestellt, kann jedoch je nach Bedarf angepasst werden. Das Ventil verfügt über eine Regulierschraube zur Steuerung der Spüldauer. Der Mechanismus ist so konzipiert, dass er auch ohne Wasserdruck sicher schließt.
Praktische Hilfe
Typische Probleme
Unzureichende Spülleistung
Überprüfen Sie, ob der Fließdruck innerhalb des Bereichs von 15-80 psi liegt.
Ventil schließt nicht
Das Ventil ist so konstruiert, dass es auch ohne Wasserdruck schließt. Wenn es dennoch nicht schließt, prüfen Sie den Mechanismus auf Ablagerungen.
Vor der Verwendung
- Stellen Sie sicher, dass der Fließdruck zwischen 15 und 80 psi liegt.
- Prüfen Sie, ob die Versorgungsleitung 1 Zoll (25 mm) beträgt.
- Stellen Sie sicher, dass der Anschluss für ein Top-Spud-WC geeignet ist.
- Überprüfen Sie die Einbaumaße gemäß der Rough-in-Zeichnung.
Abbildungen und Diagramme

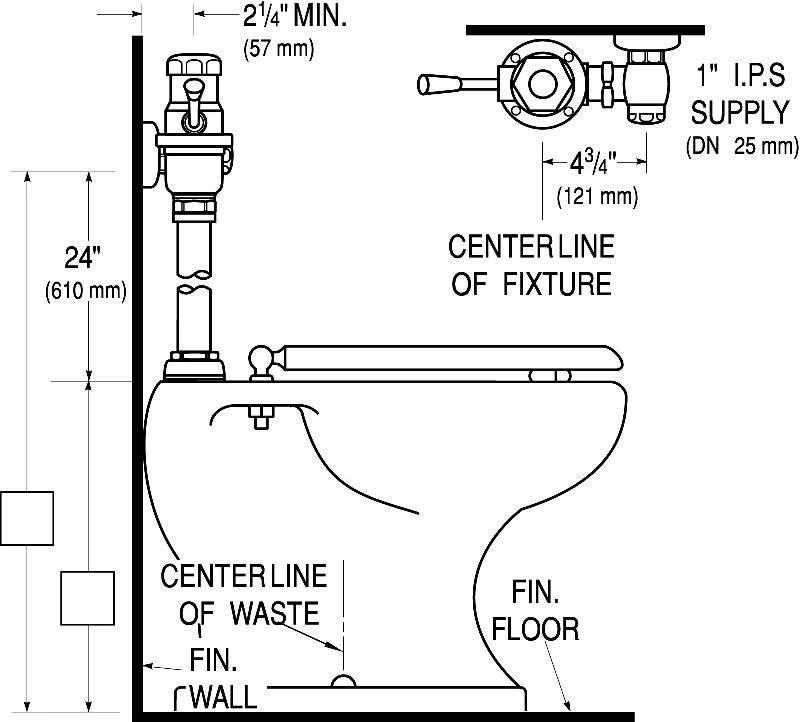

- Das Diagramm zeigt die erforderlichen Abstände für die Installation.
- Die Maße 24 Zoll (610 mm) beziehen sich auf die Höhe der Zuleitung.
- Die Zeichnung verdeutlicht die Position der Mittellinie des Anschlusses.
Modellkompatibilität
- Geeignet für WCs mit Top-Spud-Anschluss.
- Erfordert 1 Zoll Versorgungsleitung.
