Montageanleitung für Geberit Sigma40 Betätigungsplatte

Detaillierte Montageanleitung für die Geberit Sigma40 Betätigungsplatte. Diese Anleitung führt Sie Schritt für Schritt durch die Installation, von der Vorbereitung des Unterputzspülkastens bis zur finalen Funktionsprüfung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

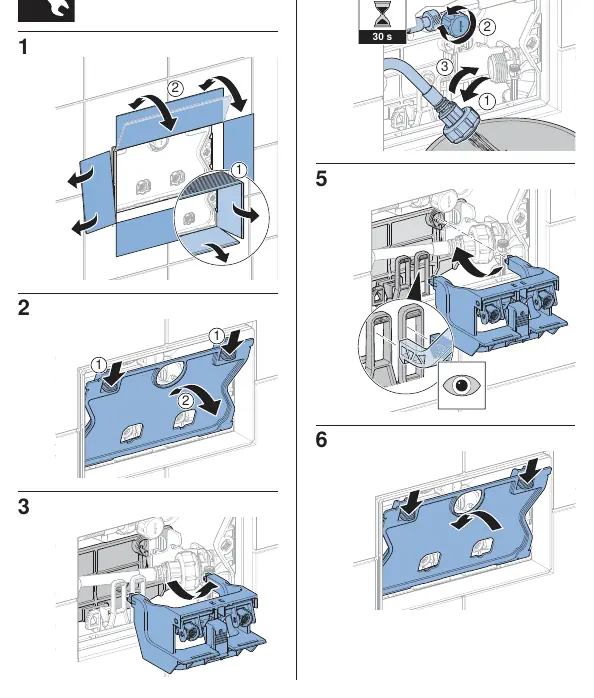

Schritte 1-6: Vorbereitung und Montage des Rahmens

Seite 2

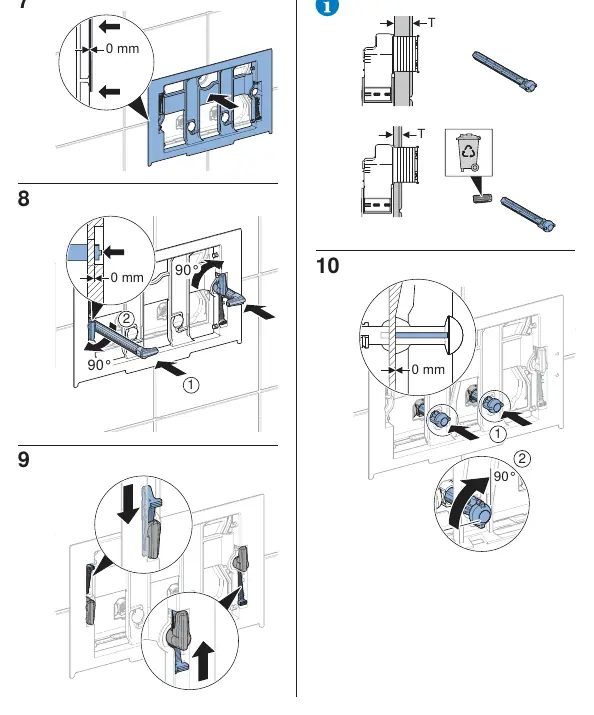

Schritte 7-10: Tiefeneinstellung und Befestigung

Seite 3

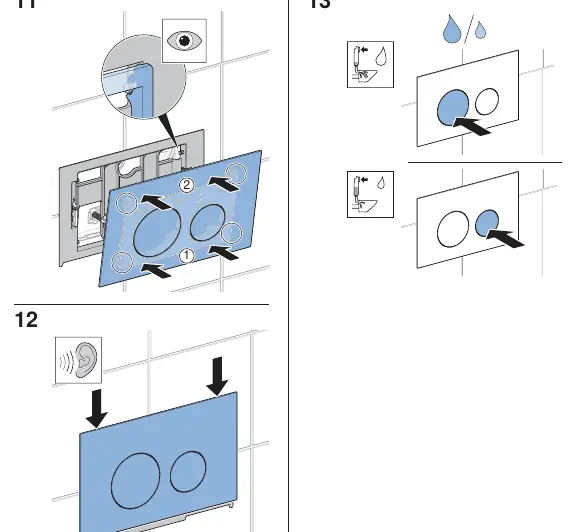

Schritte 11-13: Montage der Betätigungsplatte

Seite 4

Wichtige Informationen zur Montage

Diese Anleitung beschreibt die fachgerechte Installation der Geberit Sigma40 Betätigungsplatte. Bitte stellen Sie sicher, dass alle Vorbereitungen am Unterputzspülkasten abgeschlossen sind, bevor Sie mit der Montage der Platte beginnen. Die Installation erfordert keine speziellen Werkzeuge, sollte jedoch mit Sorgfalt durchgeführt werden, um die Dichtigkeit und Funktion zu gewährleisten.

Vorbereitung und Installation

Entfernen Sie die Schutzabdeckung des Unterputzspülkastens.
Schließen Sie die Wasserzufuhr an und stellen Sie sicher, dass das System entlüftet ist (ca. 30 Sekunden laufen lassen).
Montieren Sie den Montagerahmen auf dem Spülkasten.

Einstellung und Inbetriebnahme

Richten Sie den Rahmen bündig zur Wand aus (0 mm Abstand).
Stellen Sie die Betätigungsstangen ein. Diese müssen im 90°-Winkel stehen.
Arretieren Sie die Befestigungselemente, um den Rahmen zu fixieren.

Abschluss der Montage

Setzen Sie die Betätigungsplatte auf den Rahmen auf und lassen Sie diese einrasten.
Führen Sie eine Funktionsprüfung durch, indem Sie die Spültasten betätigen.

Praktische Hilfe

Typische Probleme

Betätigungsplatte lässt sich nicht montieren

Überprüfen Sie, ob der Rahmen korrekt ausgerichtet ist und die Tiefe (T) gemäß Anleitung bündig zur Wand eingestellt wurde.

Spülung funktioniert nicht

Stellen Sie sicher, dass die Wasserzufuhr korrekt angeschlossen ist und die Betätigungsstangen im 90°-Winkel korrekt auf die Mechanik wirken.

Vor der Verwendung

Schutzabdeckung vom Spülkasten entfernen.
Wasserzufuhr anschließen und System entlüften.
Rahmen auf 0 mm Tiefe zur Wand ausrichten.
Betätigungsstangen auf 90° einstellen.
Funktionsprüfung der Spültasten durchführen.
