Installationsanleitung für Geberit Omega20 Betätigungsplatte
Erfahren Sie, wie Sie die Geberit Omega20 Betätigungsplatte korrekt installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage, Einstellung der Spülmenge und Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Installationsanleitung beschreibt die Montage und Inbetriebnahme der Geberit Omega20 Betätigungsplatte. Sie richtet sich an Fachpersonal und Anwender, die die Platte an einem Geberit Omega Unterputzspülkasten installieren möchten. Das Dokument enthält alle notwendigen Schritte von der Vorbereitung des Rahmens bis zur finalen Einstellung der Spülmenge.
Vorbereitung und Montage des Rahmens
Die Installation beginnt mit der Vorbereitung des Unterputzspülkastens und der Montage des Rahmens.
- Befestigen Sie den Montagerahmen mit den beiliegenden Schrauben (PH2).
- Installieren Sie die Gewindestangen und sichern Sie diese.
- Setzen Sie die Schutzplatte ein, um den Spülkasten während der weiteren Arbeiten zu schützen.
Wasseranschluss und Spülung
Vor der endgültigen Montage muss die Wasserzufuhr angeschlossen und gespült werden, um Ablagerungen zu entfernen.
- Schließen Sie den Wasseranschluss an das Ventil an.
- Spülen Sie die Leitung für ca. 10 Sekunden durch, indem Sie das Wasser in einen Eimer laufen lassen.
- Verbinden Sie anschließend die Betätigungsmechanik mit dem Spülkasten.
Einstellung und Inbetriebnahme
Die Einstellung der Spülmenge ist entscheidend für die korrekte Funktion.
- Messen Sie den Abstand X (siehe Seite 5).
- Stellen Sie die Spülmenge gemäß den Markierungen an der Mechanik ein.
- Rasten Sie die Betätigungsplatte in den Rahmen ein.
- Testen Sie die Spülfunktion (6L oder 3L).
Praktische Hilfe
Typische Probleme
Falsche Spülmenge
Überprüfen Sie die Einstellung der Spülmenge gemäß Schritt 11 und stellen Sie sicher, dass die Mechanik korrekt eingerastet ist.
Platte lässt sich nicht montieren
Stellen Sie sicher, dass der Montageabstand (X) korrekt gemessen wurde (siehe Seite 5) und die Gewindestangen korrekt ausgerichtet sind.
Vor der Verwendung
- Montagerahmen korrekt ausgerichtet und verschraubt.
- Wasserzufuhr angeschlossen und Leitung gespült.
- Abstand X gemessen und Spülmenge eingestellt.
- Betätigungsplatte hörbar eingerastet.
Abbildungen und Diagramme

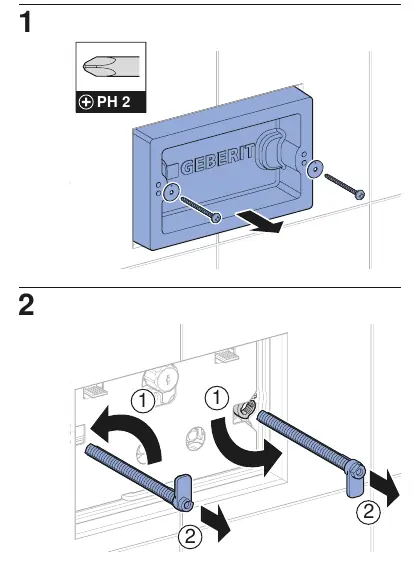

- Schritt 1-3: Montage des Rahmens und der Gewindestangen.

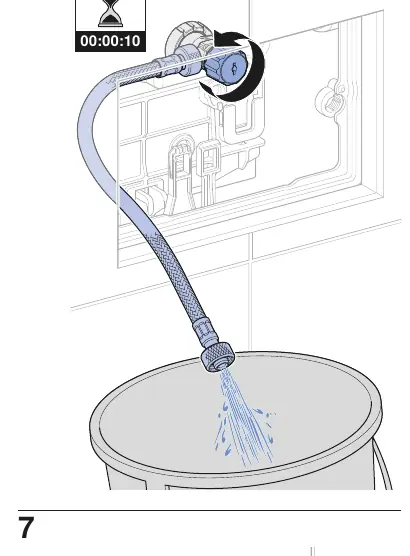

- Schritt 4-6: Anschluss der Wasserzufuhr und Spülvorgang.
- Schritt 11: Einstellung der Spülmenge.

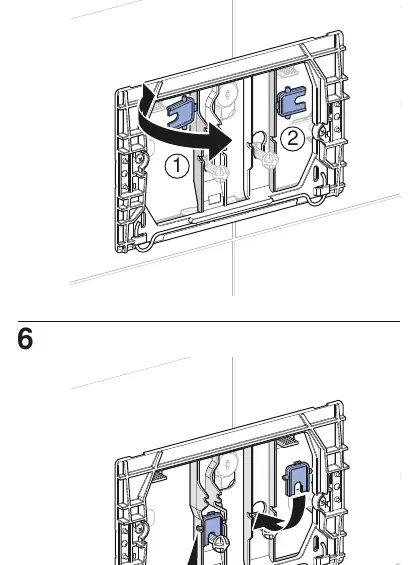

- Schritt 5-7 (Seite 6): Finale Montage der Betätigungsplatte.
Modellkompatibilität
- Geeignet für Geberit Omega Unterputzspülkästen.
