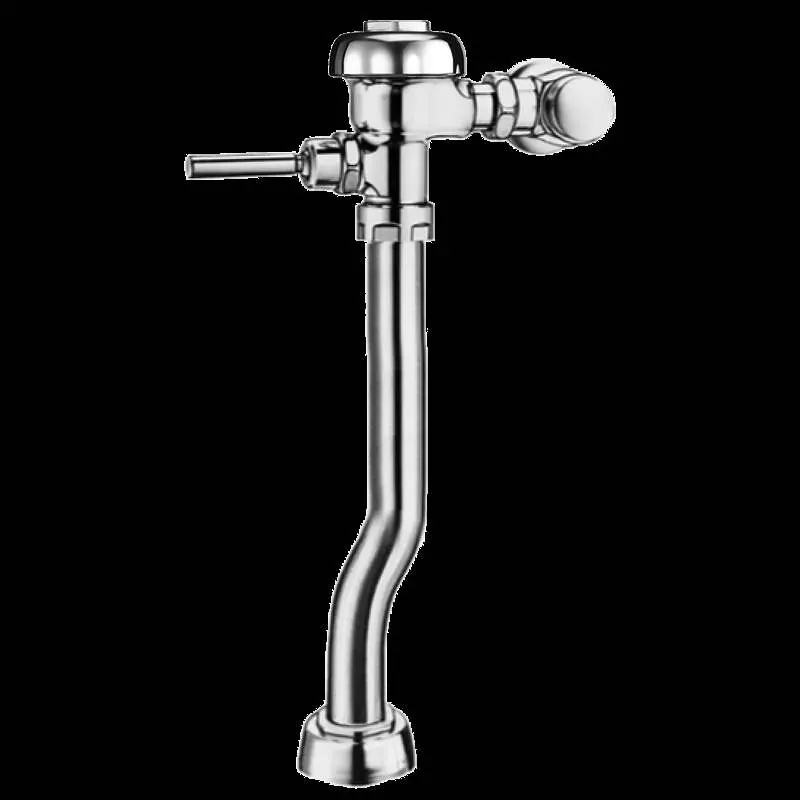

Sloan 115-1.28-CP-2-OFST Manuelles Spülventil - Anleitung
Schnelle Anleitung und technische Spezifikationen für das manuelle Spülventil Sloan 115-1.28-CP-2-OFST. Erfahren Sie alles über Betriebsdruck, Installationsmaße und Produktmerkmale.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sloan 115-1.28-CP-2-OFST ist ein manuelles Spülventil für WCs, das für eine effiziente Wasserverwendung konzipiert ist. Es zeichnet sich durch eine Spülmenge von 1,28 gpf (4,8 lpf) aus und ist für den Einsatz in gewerblichen oder öffentlichen Sanitäranlagen vorgesehen. Vor der Installation ist es entscheidend, den verfügbaren Fließdruck zu prüfen, da dieser zwischen 15 und 80 psi (103 - 552 kPa) liegen muss.
Produktbeschreibung
Dieses Modell ist ein freiliegendes, manuelles Spülventil mit einem Gehäuse aus halbrotem Messing und einer polierten Chromoberfläche. Es verwendet eine dual gefilterte, fest eingestellte Bypass-Membran. Das Design umfasst einen 2-Zoll-Versatz (Offset) und ist für WCs mit oberem Spud-Anschluss ausgelegt.
Technische Daten
- Spülvolumen: 1,28 gpf (4,8 lpf)
- Ventiltyp: Membranventil
- Betriebsdruck (fließend): 15-80 psi (103 - 552 kPa)
- Material: Halbrotes Messing (dezinkifizierungsbeständig)
- Anschluss: 1 Zoll (25 mm) Versorgungsrohr
- Spud-Kupplung: 1,5 Zoll (38 mm)
Installation und Planung
Die Installation erfordert die Einhaltung spezifischer Rough-in-Maße. Das Standard-Rough-in-Maß beträgt 24 Zoll (610 mm) von der Mitte des Abflusses bis zur Mitte des Versorgungsanschlusses. Stellen Sie sicher, dass die Rohrleitungen für den erforderlichen Durchfluss ausgelegt sind. Das Ventil verfügt über ein verstellbares Endstück, um unterschiedliche Höhenanforderungen auszugleichen.
Konformität und Zertifizierungen
Das Produkt erfüllt zahlreiche Standards, darunter ADA-Konformität, BAA/BABAA-Konformität, BREEAM Water Credit, cUPC Green Certified, Green Globes Water, IAPMO, LEED Water und EPA WaterSense. Es entspricht zudem den ASTM-Legierungsklassifizierungen für halbrotes Messing sowie den ASSE 1037- und ANSI/ASME 112.19.2-Normen.
Praktische Hilfe
Typische Probleme
Unzureichende Spülleistung
Überprüfen Sie, ob der Fließdruck innerhalb des erforderlichen Bereichs von 15-80 psi liegt. Spezifische Armaturen erfordern möglicherweise einen höheren Mindestfließdruck.
Kompatibilitätsfragen
Stellen Sie sicher, dass das WC-Becken für die Verwendung mit einem 1,28 gpf Spülventil zertifiziert ist, um die WaterSense-Konformität zu gewährleisten.
Vor der Verwendung
- Prüfen Sie den verfügbaren Fließdruck (muss zwischen 15 und 80 psi liegen).
- Stellen Sie sicher, dass die Rough-in-Maße von 24 Zoll (610 mm) eingehalten werden.
- Überprüfen Sie die Kompatibilität des WC-Beckens mit dem Spülventil.
- Stellen Sie sicher, dass die Wasserzufuhrleitung einen Durchmesser von 1 Zoll (25 mm) hat.
Technische Daten in der Praxis
- 1.28 gpf (4.8 lpf)
- Das Spülvolumen pro Betätigung. Dies ist ein wassersparender Standard.
Abbildungen und Diagramme

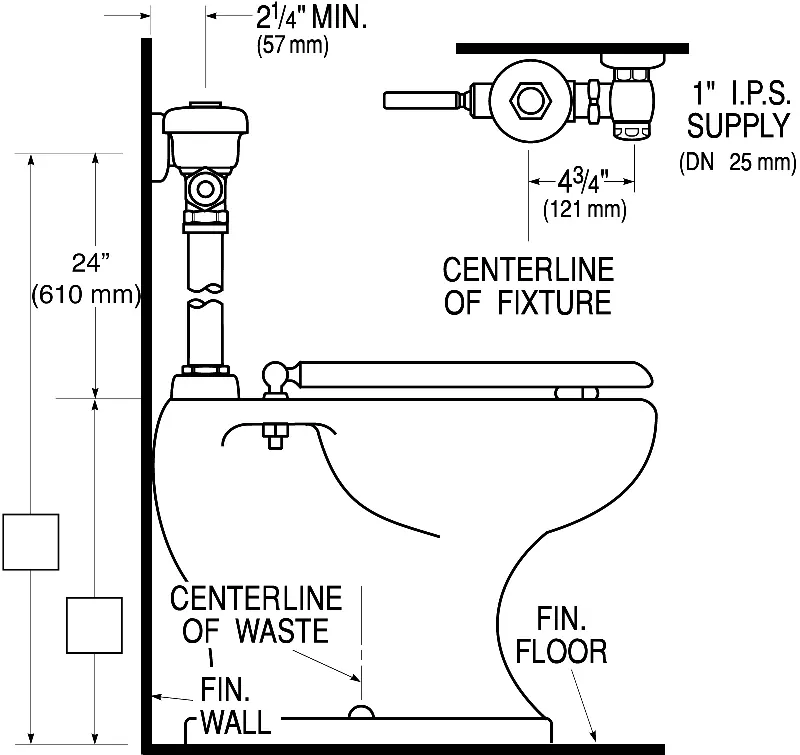

- Die Zeichnung zeigt das Rough-in-Maß von 24 Zoll (610 mm) von der Mitte des Abflusses bis zur Mitte des Versorgungsanschlusses.
- Der Versatz (Offset) von 2 Zoll ist für die korrekte Positionierung des Spülrohrs zum WC-Becken entscheidend.
Modellkompatibilität
- WaterSense-konform nur bei Verwendung mit einem 1,28 gpf WaterSense-zertifizierten WC-Becken.
- Das Ventil ist für WCs mit oberem Spud-Anschluss konzipiert.
