Sloan 111-1.6-DFB Spülventil für WCs - Installationsanleitung
Schnelle Installations- und Wartungsanleitung für das Sloan 111-1.6-DFB Spülventil. Erfahren Sie mehr über technische Daten, Betriebsdruck und Einbaumaße für eine fachgerechte Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sloan 111-1.6-DFB ist ein manuelles Spülventil für WCs mit einer Spülmenge von 1,6 gpf (6,0 Lpf). Es ist für den Betrieb mit einem fließenden Wasserdruck von 15 bis 80 PSI (103–552 kPa) ausgelegt. Bitte beachten Sie, dass spezifische Sanitärkeramiken einen höheren Mindestfließdruck erfordern können.
Produktbeschreibung
Das Ventil zeichnet sich durch folgende Merkmale aus:
- DFB-Technologie: Dual-Filtered Fixed Bypass Diaphragm für zuverlässige Funktion.
- Material: Ventilgehäuse aus Semi-Red Brass.
- Dichtungen: PERMEX-Gummimischung für hohe Chloraminbeständigkeit.
- Bedienung: ADA-konformer, nicht arretierbarer Metallgriff.
- Anschluss: Top Spud-Anschluss für WCs.
Technische Daten
- Spülvolumen: 1,6 gpf (6,0 Lpf)
- Betriebsdruck (fließend): 15–80 PSI (103–552 kPa)
- Zulaufrohr: 1 Zoll (25 mm)
- Spud-Kupplung: 1 1/2 Zoll (38 mm)
- Rough-In Maß: 11 1/2 Zoll (292 mm)
Installation und Einbaumaße
Bei der Installation ist das Rough-In-Maß von 11 1/2 Zoll (292 mm) vom Boden bis zur Mitte der Armatur zu beachten. Der seitliche Abstand zur Mitte der Armatur beträgt 4 3/4 Zoll (121 mm). Stellen Sie sicher, dass das 1-Zoll-Zulaufrohr korrekt positioniert ist.
Wartung und Ressourcen
Für Reparaturen und Wartungsarbeiten bietet Sloan spezifische Anleitungen an, die separat erhältlich sind, darunter:
- Anleitungen für Control Stop Reparatur und Wartung
- Anleitungen für Spülanschluss-Flansche
- Anleitungen für das Tail Piece
- Allgemeine Reparatur- und Wartungsanleitungen für Sloan Flushometer
Weitere Informationen und aktuelle Dokumentationen finden Sie auf der offiziellen Website unter sloan.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Unzureichende Spülleistung
Überprüfen Sie, ob der fließende Wasserdruck innerhalb des Bereichs von 15-80 PSI liegt.
Undichtigkeiten am Ventil
Überprüfen Sie die Dichtungen und das Diaphragma auf Verschleiß oder Ablagerungen.
Vor der Verwendung
- Wasserdruck prüfen (muss 15-80 PSI betragen)
- Rohrdurchmesser des Zulaufs (1 Zoll) sicherstellen
- Kompatibilität der Sanitärkeramik (Top Spud) prüfen
- Alle Anschlüsse auf festen Sitz kontrollieren
Abbildungen und Diagramme

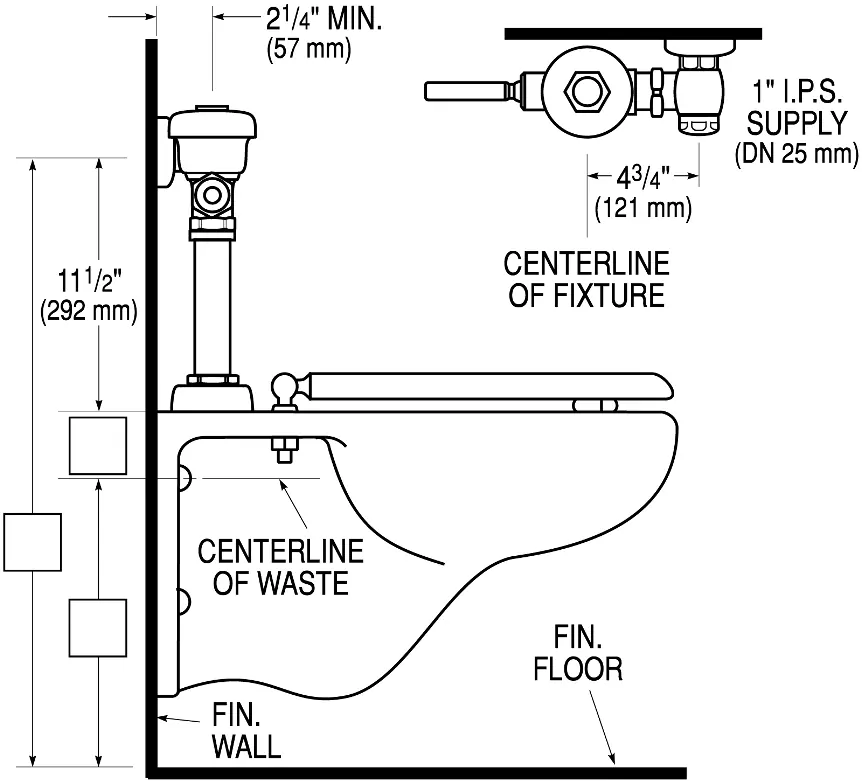

- Das Rough-In-Diagramm zeigt die notwendigen Abstände für die Installation.
- Der Abstand von 11 1/2 Zoll (292 mm) ist das vertikale Maß vom Boden bis zur Mitte der Armatur.
- Der Abstand von 4 3/4 Zoll (121 mm) markiert die Position des Zulaufrohrs zur Mitte der Armatur.
Modellkompatibilität
- Nur für WCs mit Top Spud-Anschluss geeignet.
- Nicht für Urinale geeignet (separate Modelle erforderlich).
