Installationsanleitung für Geberit Kappa 21 Betätigungsplatte
Detaillierte Installationsanleitung für die Geberit Kappa 21 Betätigungsplatte. Erfahren Sie, wie Sie den Montagerahmen anbringen, die Betätigungsstangen justieren und die Spülplatte korrekt montieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Geberit Kappa 21 Betätigungsplatte. Sie ist für die Montage an kompatiblen Geberit Unterputzspülkästen vorgesehen. Bitte stellen Sie sicher, dass alle notwendigen Werkzeuge, insbesondere ein Schraubendreher (PH 3), bereitliegen.
Vorbereitung und Demontage
Bevor Sie mit der Installation beginnen, entfernen Sie die alte Betätigungsplatte vorsichtig. Lösen Sie die Befestigungsschrauben und nehmen Sie den alten Montagerahmen ab. Reinigen Sie den Bereich um den Spülkasten, um eine saubere Montagefläche zu gewährleisten.
Montage des Montagerahmens
Setzen Sie den neuen Montagerahmen auf den Spülkasten. Richten Sie den Rahmen aus und befestigen Sie ihn mit den beiliegenden Schrauben. Achten Sie darauf, dass der Rahmen waagerecht sitzt und fest mit dem Untergrund verbunden ist.
Einstellung und Justierung
Justieren Sie die Betätigungsstangen gemäß den Vorgaben. Ein Abstand von 2-3 mm ist für die korrekte Funktion entscheidend. Stellen Sie sicher, dass die Stangen leichtgängig sind und die Spülmechanik korrekt auslösen, ohne zu klemmen.
Installation der Betätigungsplatte
Setzen Sie die Betätigungsplatte auf den Rahmen auf. Drücken Sie die Platte fest, bis sie hörbar einrastet. Überprüfen Sie abschließend die Funktion beider Spültasten (kleine und große Spülmenge).
Praktische Hilfe
Typische Probleme
Betätigungsplatte sitzt locker
Überprüfen Sie, ob die Befestigungsschrauben des Rahmens fest angezogen sind und der Rahmen korrekt auf dem Spülkasten sitzt.
Spülung löst nicht aus
Überprüfen Sie die Einstellung der Betätigungsstangen. Diese müssen korrekt justiert sein (Abstand 2-3 mm), um den Mechanismus zu betätigen.
Vor der Verwendung
- Alte Betätigungsplatte vollständig entfernt
- Montagefläche gereinigt
- Montagerahmen waagerecht ausgerichtet
- Befestigungsschrauben festgezogen
- Betätigungsstangen auf korrekte Länge eingestellt
- Funktionstest der Spültasten durchgeführt
Abbildungen und Diagramme

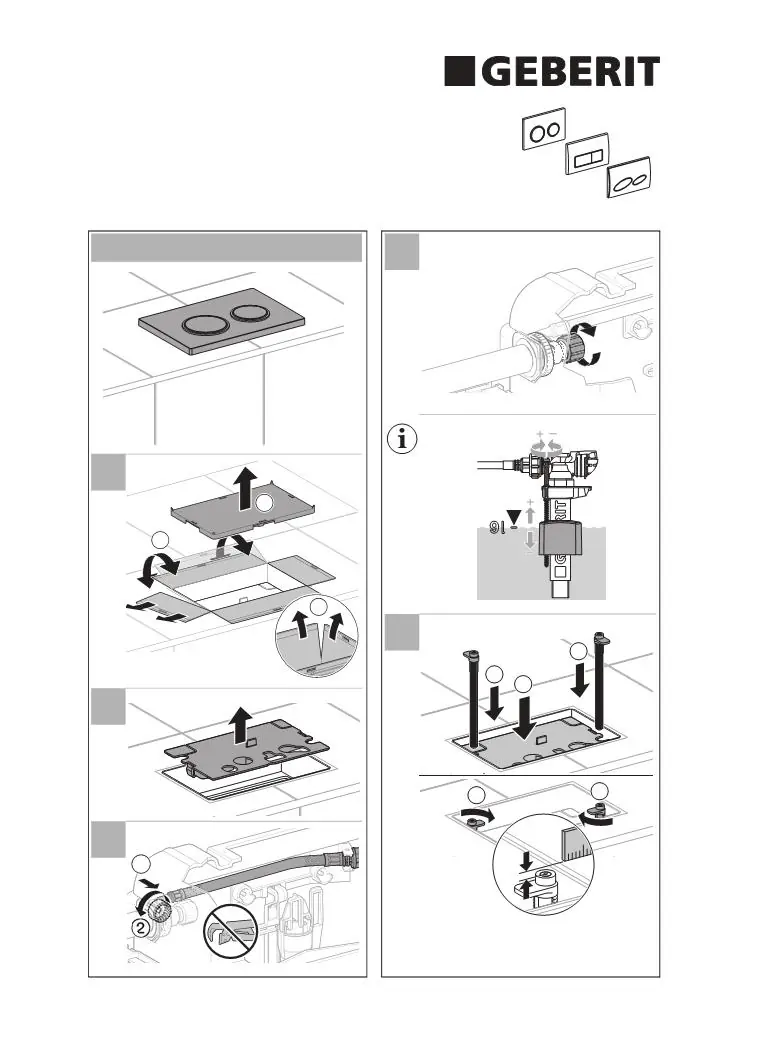

- Schritt 1-3: Demontage der alten Betätigungsplatte und Vorbereitung des Spülkastens.

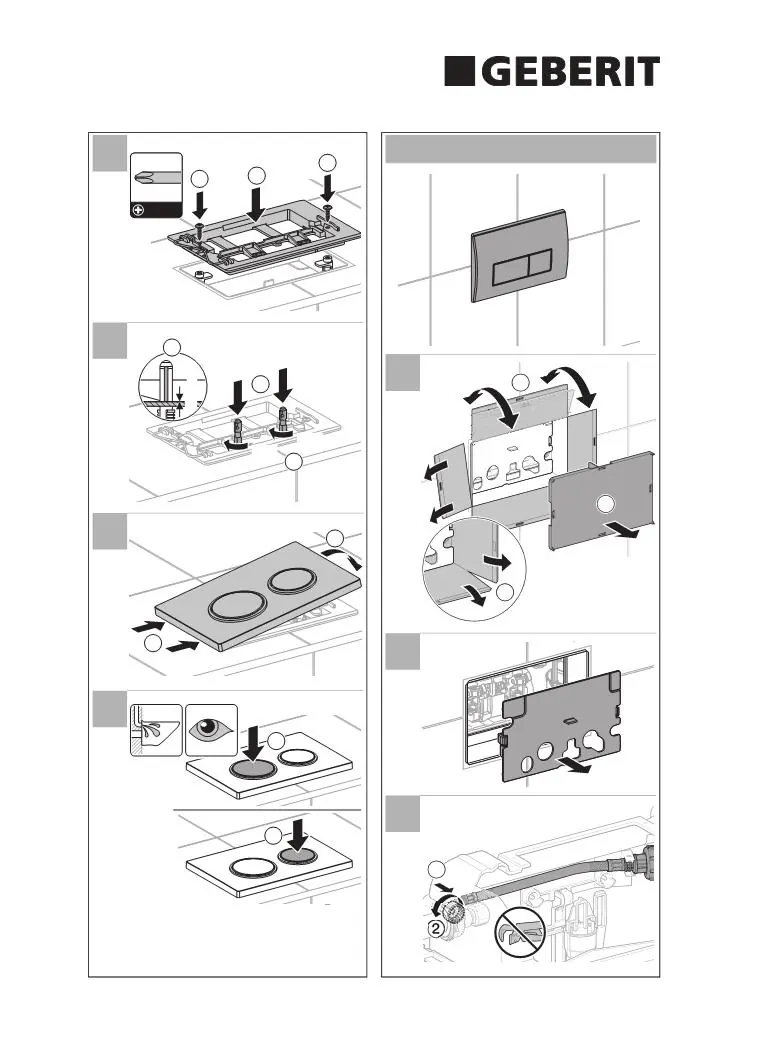

- Schritt 4-7: Montage des Rahmens, Justierung der Stangen und Befestigung.

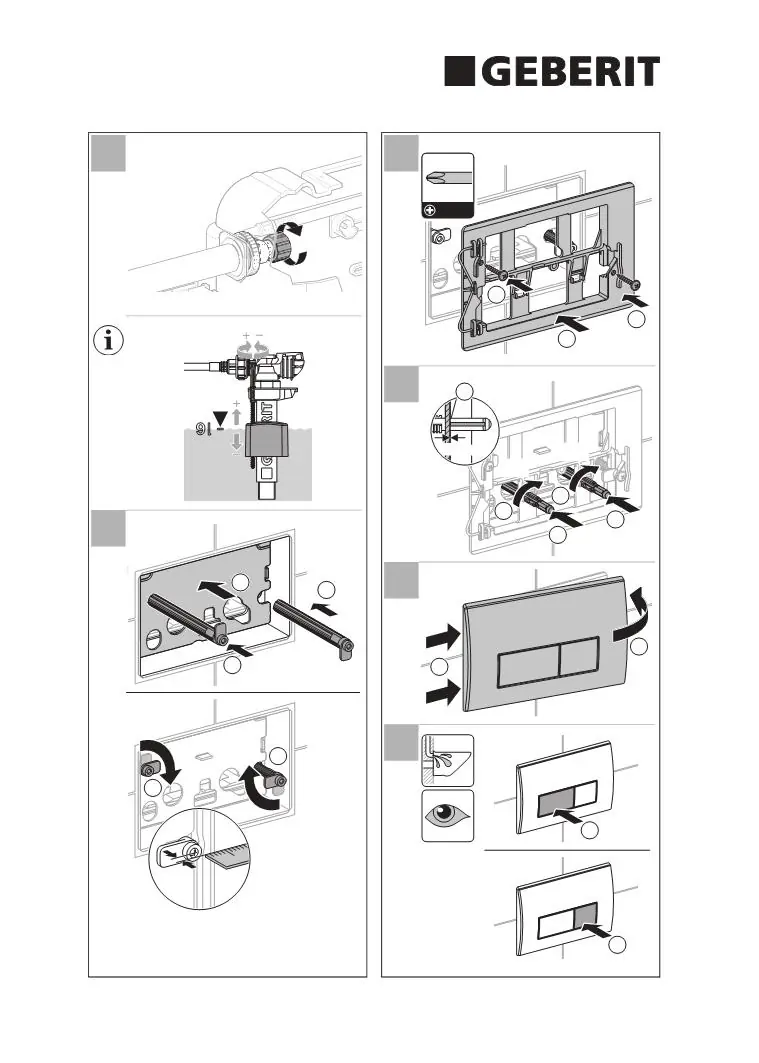

- Schritt 8-9: Aufsetzen und Einrasten der neuen Betätigungsplatte.
Modellkompatibilität
- Nur für Geberit Unterputzspülkästen geeignet, die mit der Kappa-Serie kompatibel sind.
