Manuelles Spülventil Sloan Royal 111-1.28-CP - Anleitung &...
Detaillierte Informationen und technische Daten zum manuellen Spülventil Sloan Royal 111-1.28-CP. Erfahren Sie mehr über Installationsmaße, Betriebsdruck und Produktmerkmale.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sloan Royal 111-1.28-CP ist ein manuelles Spülventil für WCs, das für eine effiziente Wassernutzung konzipiert ist. Für den ordnungsgemäßen Betrieb ist ein fließender Wasserdruck von 15 bis 80 psi (103 bis 552 kPa) erforderlich. Bitte beachten Sie, dass spezifische Sanitärkeramiken einen höheren Mindestfließdruck erfordern können; prüfen Sie hierzu die Angaben des Herstellers der Keramik.
Produktbeschreibung
Das Modell Royal 111-1.28-CP zeichnet sich durch eine verchromte Oberfläche und eine robuste Konstruktion aus. Es ist mit einem nicht arretierbaren, ADA-konformen Griff ausgestattet, der verhindert, dass das WC mehr als die vorgesehene Wassermenge verbraucht. Die CID-Technologie sorgt für eine präzise Spülsteuerung und verbesserte Wassereffizienz.
Technische Daten
- Spülvolumen: 1,28 gpf (4,8 lpf)
- Ventiltyp: Membranventil (Diaphragm)
- Material: Halbrotes Messing (Semi-red Brass)
- Anschluss: Top Spud (1,5 Zoll / 38 mm)
- Versorgungsleitung: 1 Zoll (25 mm)
- Betriebsdruck: 15-80 psi (103-552 kPa)
Installationshinweise
Das Ventil ist für eine Standard-Installationshöhe ausgelegt. Das "Rough-in"-Maß (Abstand von der Mitte des Abflusses bis zur Mitte des Versorgungsanschlusses) beträgt 11,5 Zoll (292 mm). Stellen Sie sicher, dass die Rohrleitungen und Anschlüsse den geltenden Normen (ASTM Alloy Classification für Halbrotes Messing sowie ASSE 1037) entsprechen.
Wartung und Betrieb
Das Ventil verwendet eine PERMEX-Membran aus synthetischem Gummi mit doppelt gefiltertem Bypass für eine lange Lebensdauer. Der vandalensichere Absperrstopfen schützt die Integrität des Produkts. Bei Wartungsarbeiten sollten nur Originalersatzteile verwendet werden, um die Konformität und Funktion zu gewährleisten.
Praktische Hilfe
Typische Probleme
Unzureichende Spülleistung
Überprüfen Sie, ob der fließende Wasserdruck innerhalb des Bereichs von 15-80 psi liegt.
Falsches Spülvolumen
Stellen Sie sicher, dass das Ventil mit einer kompatiblen WaterSense-Keramik verwendet wird.
Vor der Verwendung
- Prüfen Sie den verfügbaren Wasserdruck (muss zwischen 15 und 80 psi liegen).
- Stellen Sie sicher, dass die Versorgungsleitung einen Durchmesser von 1 Zoll hat.
- Überprüfen Sie die Kompatibilität der Sanitärkeramik (Top Spud Anschluss).
- Stellen Sie sicher, dass alle Anschlüsse gemäß den lokalen Sanitärvorschriften installiert sind.
Technische Daten in der Praxis
- Rough-in Dimension 11.5"
- Das erforderliche Einbaumaß von der Mitte des Abflusses bis zur Mitte des Wasseranschlusses an der Wand.
Abbildungen und Diagramme

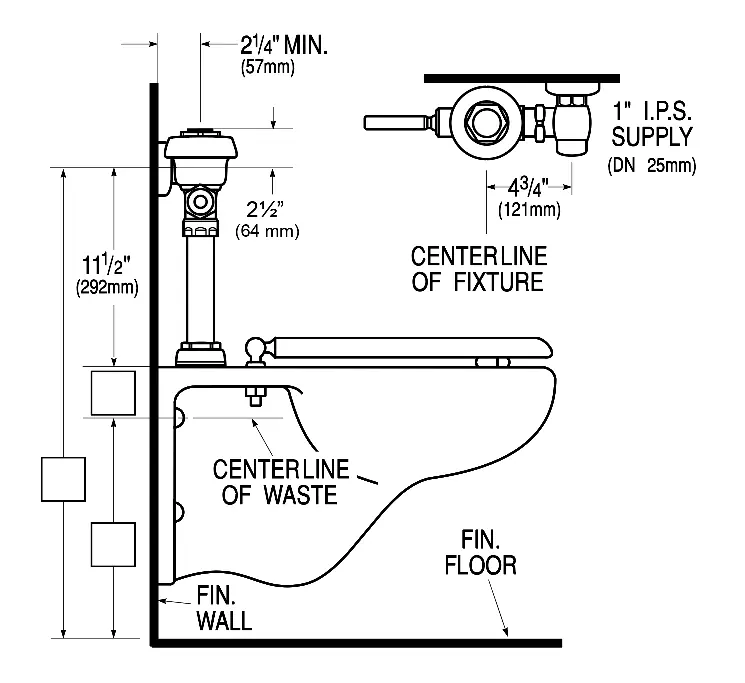

- Die technische Zeichnung zeigt das Rough-in-Maß von 11,5 Zoll (292 mm) von der Mitte des Abflusses bis zur Mitte des Versorgungsanschlusses.
- Das Diagramm verdeutlicht den 1-Zoll-Anschluss der Versorgungsleitung.
Modellkompatibilität
- Das Ventil ist WaterSense-konform, wenn es mit einer entsprechenden WaterSense-Keramik verwendet wird.
- Nicht für alle Keramiktypen geeignet; prüfen Sie die Kompatibilität vor der Installation.
