Bedienungsanleitung für Sloan 111-1.28-DFB Spülventil

Erfahren Sie alles über das Sloan 111-1.28-DFB Spülventil. Diese Anleitung enthält technische Daten, Installationsvorgaben, Betriebsdruckanforderungen und wichtige Hinweise zur Kompatibilität für eine korrekte Montage.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Sloan 111-1.28-DFB Spülventil Seite 1 Rough-in Installationsdiagramm Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als technische Spezifikation und Installationshilfe für das manuelle Spülventil Sloan 111-1.28-DFB. Es enthält keine Schritt-für-Schritt-Montageanleitung, sondern definiert die notwendigen Einbaumaße (Rough-in) und Betriebsparameter, die für eine erfolgreiche Installation erforderlich sind.

Produktbeschreibung

Das Sloan 111-1.28-DFB ist ein manuelles Spülventil für WCs mit einem Spülvolumen von 1,28 gpf (4,8 Lpf). Es ist in einer Ausführung mit poliertem Chrom erhältlich und verfügt über eine langlebige Membran-Technologie (Diaphragm) mit dualer Filterung.

Sloan 111-1.28-DFB Spülventil
Sloan 111-1.28-DFB Spülventil

Technische Daten

  • Spülvolumen: 1,28 gpf (4,8 Lpf)
  • Ventiltyp: Membran (Diaphragm)
  • Material: Semi-red Brass (Halbrotmessing)
  • Anschluss: Top Spud
  • Versorgungsleitung: 1 Zoll (25 mm)
  • Finish: Poliertes Chrom (CP)

Installationsvorgaben (Rough-in)

Für die korrekte Installation ist das Rough-in-Maß entscheidend:

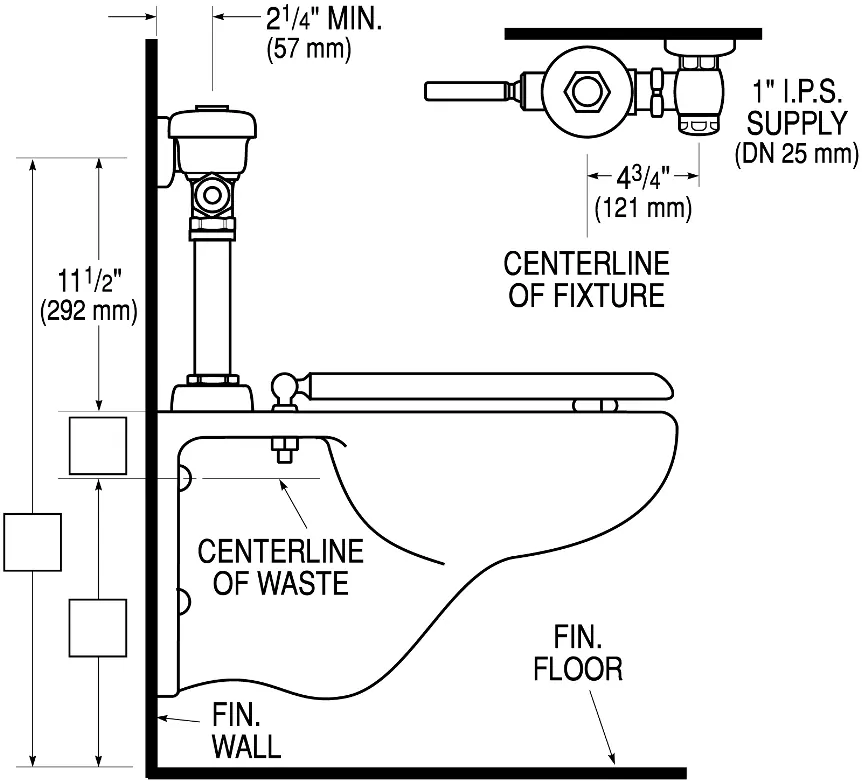

Rough-in Installationsdiagramm
Rough-in Installationsdiagramm
  • Abstand: 11 1/2 Zoll (292 mm) von der Mitte des Abflusses bis zur Mitte des Wasseranschlusses.
  • Versorgungsanschluss: 1 Zoll I.P.S.

Betriebsdruck

Das Ventil ist für einen fließenden Betriebsdruck von 15 bis 80 PSI (103 bis 552 kPa) ausgelegt. Bitte beachten Sie, dass spezifische Sanitärkeramiken unter Umständen einen höheren Mindestfließdruck erfordern können. Konsultieren Sie hierzu die Angaben des Herstellers der Sanitärkeramik.

Kompatibilität und Zertifizierungen

Das Produkt ist ADA-konform und erfüllt zahlreiche Standards, darunter BREEAM, cUPC, Green Globes, LEED und WELL Building Standard. Es ist WaterSense-zertifiziert, sofern es mit einer entsprechenden WaterSense-konformen Sanitärkeramik verwendet wird.

Praktische Hilfe

Typische Probleme

Unzureichende Spülleistung

Überprüfen Sie, ob der fließende Betriebsdruck innerhalb des Bereichs von 15 bis 80 PSI liegt.

Inkompatibilität mit dem WC

Stellen Sie sicher, dass das WC für ein Top-Spud-Anschlussdesign ausgelegt ist und WaterSense-konform ist.

Vor der Verwendung

  • Prüfen Sie den verfügbaren Wasserdruck (15-80 PSI).
  • Stellen Sie sicher, dass die Zuleitung 1 Zoll (25 mm) beträgt.
  • Überprüfen Sie das Rough-in-Maß von 11 1/2 Zoll (292 mm).
  • Stellen Sie sicher, dass das WC für ein Top-Spud-Anschlussdesign geeignet ist.

Technische Daten in der Praxis

Rough-in 11 1/2"
Abstand von der Mitte des Abflusses bis zur Mitte des Wasseranschlusses.

Abbildungen und Diagramme

  • Das Diagramm zeigt die Einbaumaße (Rough-in) für die Wand- und Bodenmontage.
  • Die Zeichnung verdeutlicht die Position des 1-Zoll-Versorgungsanschlusses relativ zur Mitte des WCs.

Modellkompatibilität

  • WaterSense-konform nur bei Verwendung mit einer WaterSense-konformen Sanitärkeramik.
  • Erfordert Top-Spud-Anschluss am WC.
