Installationsanleitung für Geberit 115.240.KM.1 Betätigungsplatte
Erfahren Sie, wie Sie die Geberit 115.240.KM.1 Betätigungsplatte korrekt installieren. Diese Anleitung enthält Schritt-für-Schritt-Diagramme zur Montage, Einstellung der Betätigungsstangen und Inbetriebnahme.
Inhaltsverzeichnis

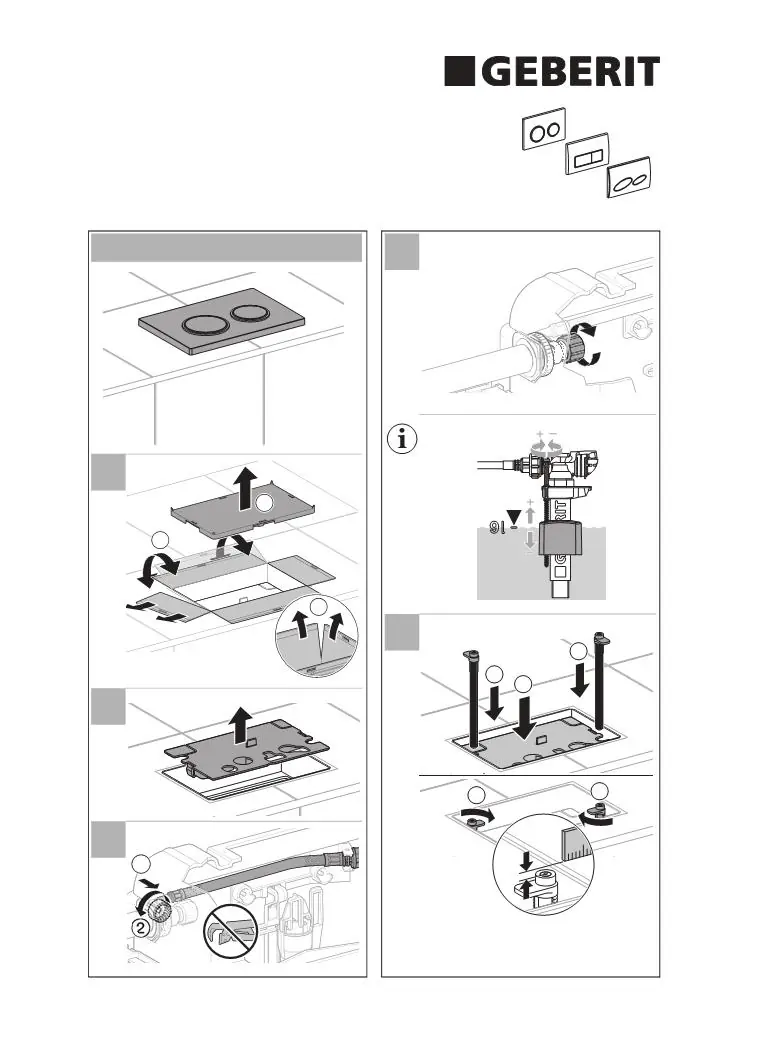

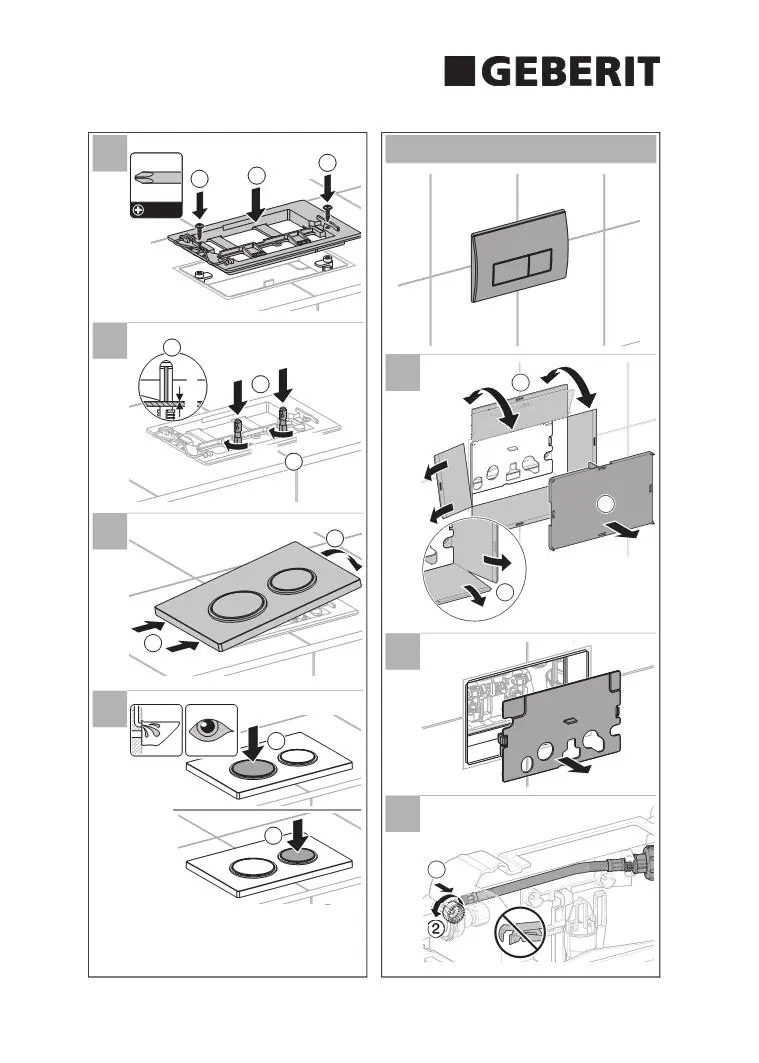

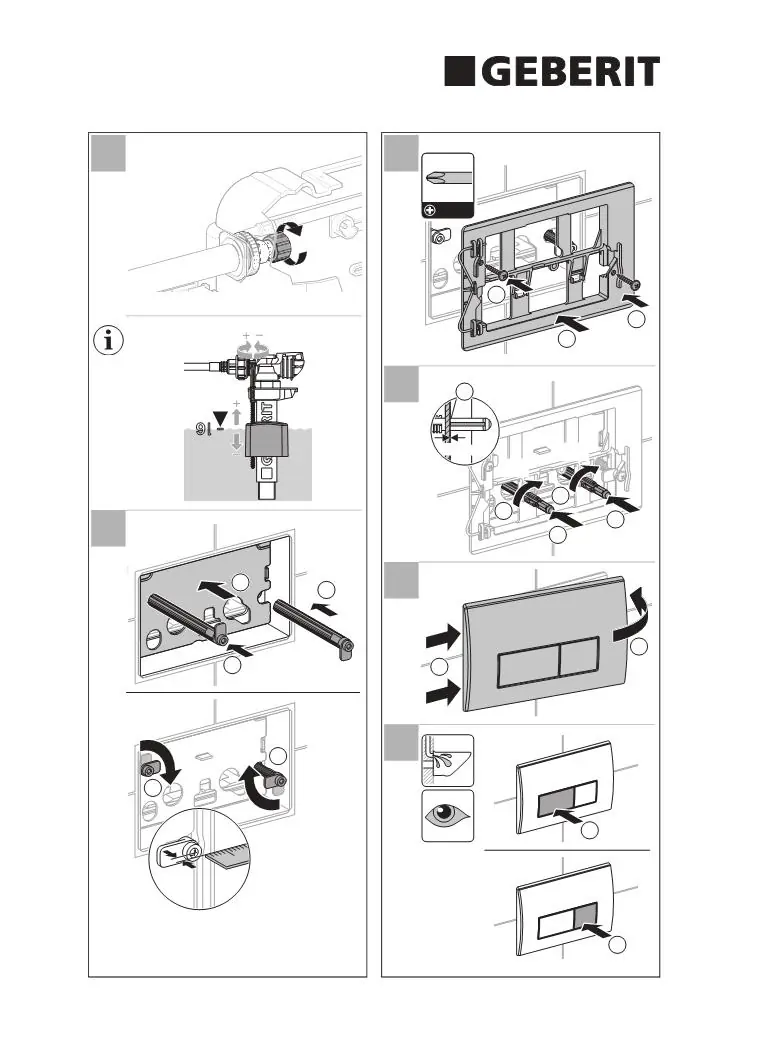

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der Geberit Betätigungsplatte 115.240.KM.1. Da es sich um eine rein visuelle Anleitung handelt, folgen Sie bitte den nummerierten Schritten in den Diagrammen. Stellen Sie sicher, dass Sie über das passende Werkzeug verfügen, insbesondere einen Kreuzschlitzschraubendreher (PH3).
Vorbereitung und Demontage
Bevor Sie mit der Installation beginnen, entfernen Sie die alte Betätigungsplatte und die Schutzabdeckung. Achten Sie darauf, die Wasserzufuhr nicht zu beschädigen. Reinigen Sie den Bereich um den Unterputzspülkasten, um eine saubere Montagefläche zu gewährleisten.
Montage des Rahmens
- Setzen Sie den Montagerahmen auf den Unterputzspülkasten.
- Befestigen Sie den Rahmen mit den mitgelieferten Schrauben. Achten Sie darauf, dass der Rahmen bündig an der Wand anliegt.
- Verwenden Sie einen PH3-Schraubendreher, um die Schrauben festzuziehen, ohne das Material zu beschädigen.
Einstellung der Betätigungsstangen
Die korrekte Einstellung der Betätigungsstangen ist entscheidend für die Funktion der Spülung:
- Messen Sie den Abstand gemäß den Diagrammen (typischerweise 2-3 mm).
- Drehen Sie die Stangen in die richtige Position (90° Drehung), um sie zu arretieren.
- Überprüfen Sie, ob die Stangen leichtgängig sind und die Spülmechanik korrekt auslösen.
Anbringen der Betätigungsplatte
Nachdem der Rahmen montiert und die Stangen eingestellt sind, kann die Betätigungsplatte angebracht werden:
- Setzen Sie die Betätigungsplatte auf den Rahmen auf.
- Drücken Sie die Platte fest, bis sie hörbar einrastet.
- Führen Sie einen Funktionstest durch, indem Sie beide Spültasten betätigen, um sicherzustellen, dass der Spülvorgang korrekt ausgelöst wird.
Praktische Hilfe
Typische Probleme
Betätigungsplatte lässt sich nicht montieren
Prüfen Sie, ob der Montagerahmen korrekt ausgerichtet ist und ob die Schrauben vollständig versenkt wurden.
Spülung löst nicht aus
Überprüfen Sie die Einstellung der Betätigungsstangen. Diese müssen korrekt auf die Spülmechanik ausgerichtet sein.
Vor der Verwendung
- Alte Betätigungsplatte vollständig entfernt
- Montagefläche ist sauber und eben
- Kreuzschlitzschraubendreher (PH3) bereitgelegt
- Wasserzufuhr ist zugänglich
- Betätigungsstangen auf korrekte Länge eingestellt
Abbildungen und Diagramme
- Zahlen in Kreisen (1, 2, 3) zeigen die Reihenfolge der Montageschritte.
- Pfeile zeigen die Richtung der Bewegung oder Montage an.
- Das Auge-Symbol weist auf eine visuelle Überprüfung der Funktion hin.
Modellkompatibilität
- Nur für kompatible Geberit Unterputzspülkästen geeignet.
